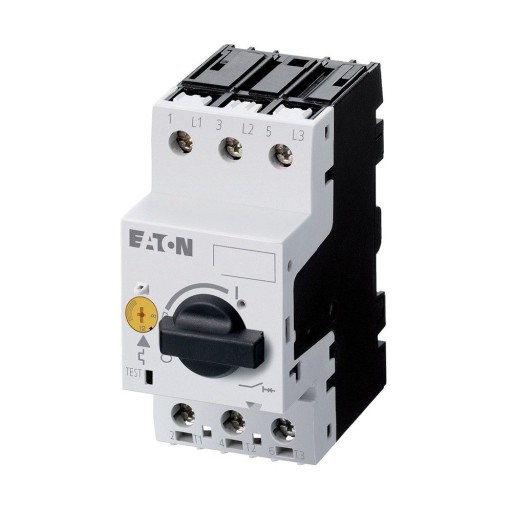

PKZM0-10-EA Выключатель двигателя 4кВт 6,3-10А 189903

Wyłączniki silnikowe PKZ serii Moeller firmy Eaton łączą w jednym urządzeniu ochronę przed zwarciem i przeciążeniem. Dostępne są dwie wersje, obejmujące cały zakres prądów od 0,1 A do 63 A, a to wszystko tylko z 18 różnymi typami, co pozwala zaoszczędzić miejsce do magazynowania i upraszcza planowanie projektu. Wyłączniki silnikowe są w pełni kompatybilne ze sprawdzoną serią styczników DIL firmy Eaton i dlatego idealnie nadają się do stosowania w rozrusznikach silnikowych. Wszystkie akcesoria, w tym zintegrowane styki pomocnicze, wskaźniki zadziałania, wyzwalacze napięciowe i obrotowe rączki drzwiowe, mogą być stosowane zarówno w PKZM0, jak i PKZM4.

PKZM0-10-EA Wyłącznik silnikowy 4kW 6,3-10A 189903

• Szerokość: 45 mm
• Szerokość [mm]: 45 mm
• Wysokość: 93 mm
• Wysokość [mm]: 93 mm
• Głębokość: 76 mm
• Głębokość [mm]: 76 mm
• Stopień ochrony (IP): IP20
• Budowa urządzenia: Urządzenie mocowane na stałe
• Czułość na zanik fazy: Tak
• Zakres nastawy wyzwalacza zwarciowego [A]: 155 A
• Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC [kA]: 150 kA
• Znamionowa moc pracy dla AC-3, 230 V [kW]: 2.2 kW
• Sposób wyzwalania: Termomagnetyczny
• Rodzaj elementu wykonawczego: Pokrętło
• Rodzaj podłączenia styków głównych: Połączenie śrubowe
• Z zabezpieczeniem termicznym: Tak
• Zakres nastawy wyzwalacza przeciążeniowego [A]: 6.3 A
• Znamionowe napięcie pracy [V]: 690 V
• Liczba biegunów: 3
• Ze zintegrowanym wyzwalaczem podnapięciowym: Nie
• Znamionowy prąd ciągły Iu [A]: 10 A
• Ze zintegrowanym stykiem pomocniczym: Nie
• Znamionowa moc pracy dla AC-3, 400 V [kW]: 4 kW
• Producent: EATON ELECTRIC
• Marka: EATON ELECTRIC
• Kod produktu: 1193061
• EAN: 4015081878994

Główne cechy

• Ręcznie sterowany wyłącznik silnikowy zgodny z normami IEC/EN 60947-4-1, VDE 0660 Część 102
• Rączka obrotowa ze wskaźnikiem pozycji ZAŁ/WYŁ. wyłącznika
• W przypadku zastosowania z odpowiednimi akcesoriami wyłącznik może zostać przekształcony w wyłącznik główny lub wyłącznik zatrzymania awaryjnego zgodnie z normą EN 60204 i/lub VDE 0113
• Charakterystyki izolacji zgodnie z IEC/EN 60947-3
• Certyfikaty UL/CSA (w tym typy E i F) na rynek północnoamerykański
• Wszystkie zakresy nastaw są odporne na zwarcia do 50 kA (400 V)
• Specjalne obudowy o stopniu ochrony IP40, IP55 i IP65 zapewniają wysoki poziom ochrony przed bezpośrednim kontaktem z wodą i cząstkami stałymi; występują obudowy do montażu natynkowego i podtynkowego.
• W połączeniu z obudowami do montażu natynkowego i podtynkowego możliwe są również aplikacje wyłącznika głównego i wyłącznika zatrzymania awaryjnego

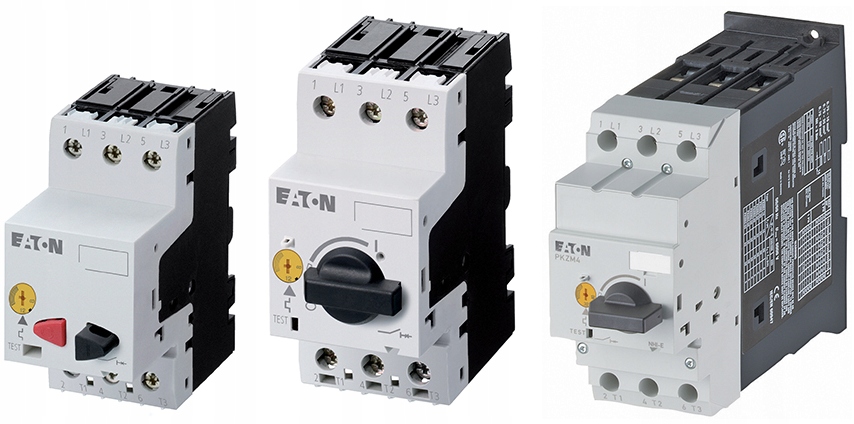

Sprawdzone i niezawodne: PKZM0

Wyłączniki silnikowe PKZM0 mogą zabezpieczać silniki od 0,16 A do 32 A oraz mają wytrzymałość zwarciową 150 kA do 12 A i 50 kA do 32 A.

Proste i uniwersalne: PKZM4

PKZM4 obejmuje zakres prądowy od 16 A do 63 A i ma zdolność łączeniową 50 kA. Pozwala to nie tylko na bezpieczne i proste planowanie projektu, ale również eliminuje konieczność stosowania ogranicznika prądu.

Idealne do uruchamiania poprzez naciśnięcie lub uderzenie.

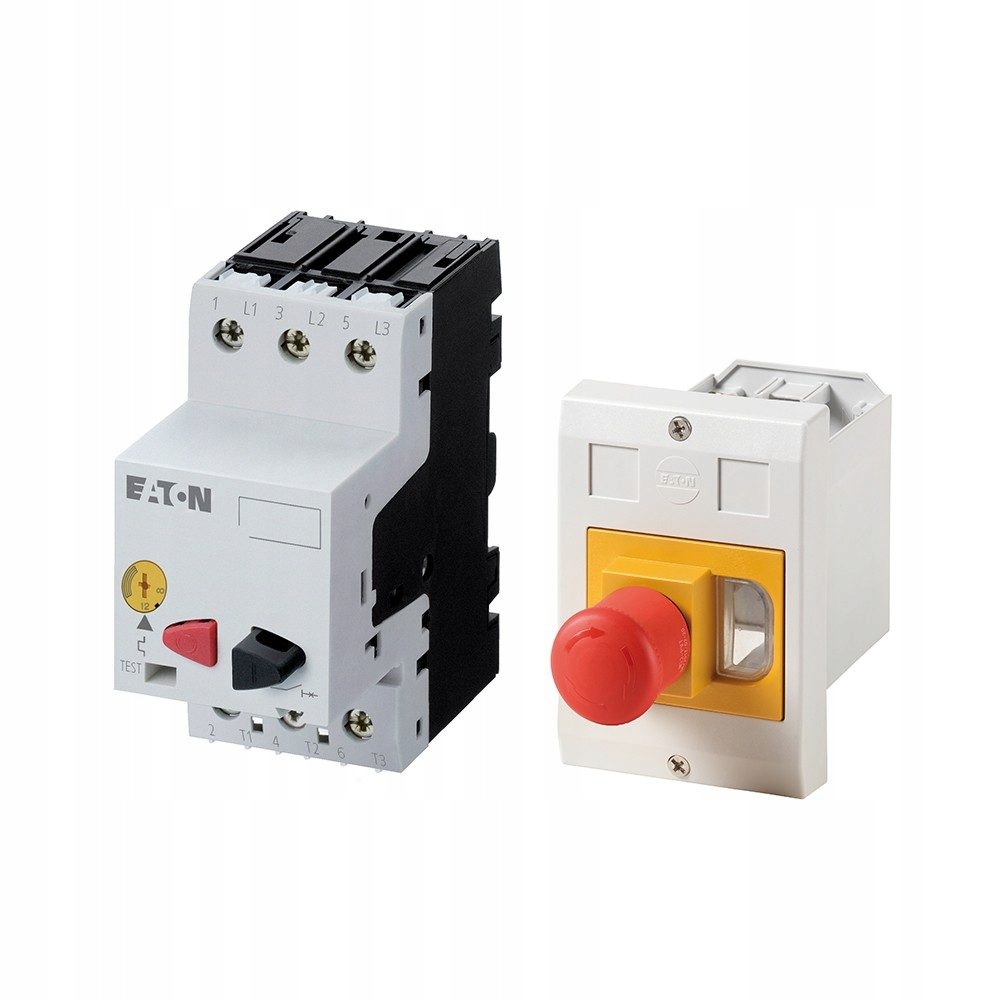

Wyłączniki silnikowe PKZM01 dla silników do 25 A są idealnym rozwiązaniem dla małych maszyn i innych urządzeń, w których preferowanym sposobem działania jest uruchamianie poprzez naciśnięcie lub uderzenie. Dodatkowo dostępne są do nich również specjalne obudowy IP65 i IP40 z przyciskiem zatrzymania awaryjnego.

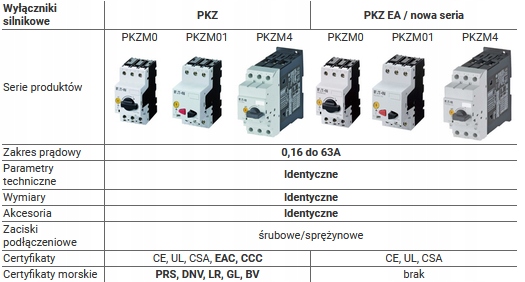

Firma Eaton wprowadziła do oferty nową serię wyłączników silnikowych PKZ oraz styczników DIL z rozszerzeniem –EA. Zastępuje ona obecną serię w zakresie 170 pozycji.

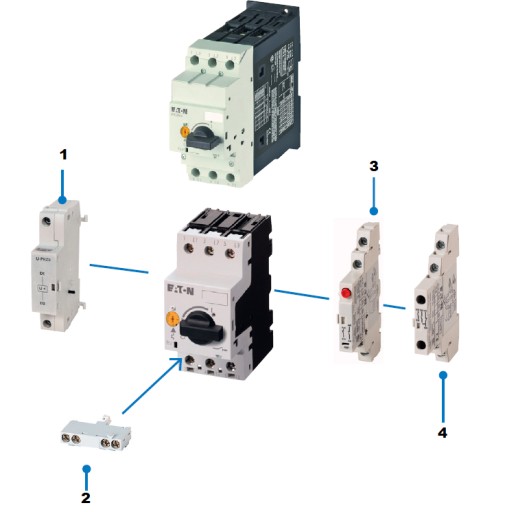

1.     Wyzwalacz wzrostowy

A-PKZ0(230V50HZ)  230 V 50 Hz

A-PKZ0(24V50HZ)  24 V 50 Hz

1.    Wyzwalacz zanikowy

U-PKZ0(230V50HZ)  230 V 50 Hz

U-PKZ0(24V50HZ)  24 V 50 Hz

2.    Styki pomocnicze montowane z przodu

NHI-E-11-PKZ0  1 Z 1 R

NHI-E-10-PKZ0  1 Z

3.    Wskaźnik wyzwolenia

AGM2-10-PKZ0  2 x 1 Z

AGM2-01-PKZ0  2 x 1 R

4.    Styki pomocnicze boczne

NHI11-PKZ0  1 Z 1 R

NHI12-PKZ0  1 Z 2 R

NHI21-PKZ0  2 Z 1 R

Blok styków pomocniczych

Występują w dwóch wykonaniach jako bloki styków normalnych NHI oraz styków wyprzedzających VHI. Wersja NHI przeznaczona jest do montażu bocznego z prawej strony aparatu, natomiast wykonanie NHI-E przeznaczone jest do nabudowania na wyłącznik silnikowy. Blok styków VHI występuje tylko w wersji do nabudowania.

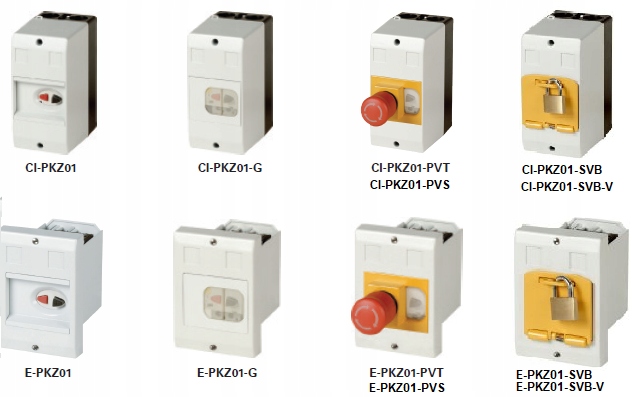

Obudowy izolacyjne

Obudowy izolacyjne o stopniu ochrony IP40 do IP65 umożliwiające zabudowę wyłącznika silnikowego PKZM01 wraz z akcesoriami (zależnie od wykonania). Występują w wykonaniu do nabudowania CI-PKZ01-... oraz do wbudowania E-PKZ0-...

Obudowy natynkowe

Wyłącznik w obudowie można łączyć z: A-PKZ0/U-PKZ0 + NHI-E-..-PKZ0 lub NHI..-PKZ0 + NHI-E..-PKZ0 (nie dotyczy CI-PKZ01-PVT)

CI-PKZ01  Obudowa izolacyjna, IP40

CI-PKZ01-G Obudowa z membraną przyciskową, IP65

CI-PKZ01-PVT Obudowa z grzybkiem bezpieczeństwa, IP65

CI-PKZ01-PVS Obudowa z grzybkowym przyciskiem bezpieczeństwa, odryglowanie kluczykiem, IP65

CI-PKZ01-SVB Obudowa z możliwością blokowania w pozycji 0, możliwość założenia do 3 kłódek, IP65

CI-PKZ01-SVB-V Obudowa z możłiwościa blokowania w pozycji 0, możliwość założenia do 3 kłódek. Do stosowanie z VHI...-PKZ01, IP65

Obudowy podtynkowe

E-PKZ01 Obudowa izolacyjna, IP40

E-PKZ01-G Obudowa z membraną przyciskową, IP55

E-PKZ01-PVT Obudowa z grzybkiem bezpieczeństwa, IP55

E-PKZ01-PVS Obudowa z grzybkiem bezpieczeństwa, odryglowanie kluczykiem, IP55

E-PKZ01-SVB Obudowa z możliwością blokowania w pozycji 0, możliwość założenia do 3 kłódek, IP65

E-PKZ01-SVB-V Obudowa z możłiwościa blokowania w pozycji 0, możliwość założenia do 3 kłódek. Do stosowanie z VHI...-PKZ01, IP65
