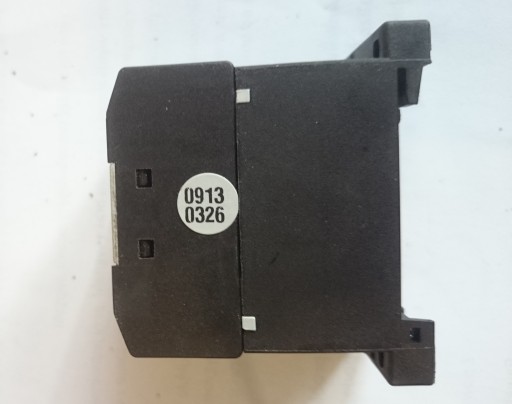

СИЛОВОЙ КОНТАКТОР EATON DILEM-10 3P+1Z 9A 230В 051786

STYCZNIK MOCY CZTEROPOLOWY (3 STYKI GŁÓWNE I 1 POMOCNICZY ZWIERNY) EATON DILEM-10 230V 9A

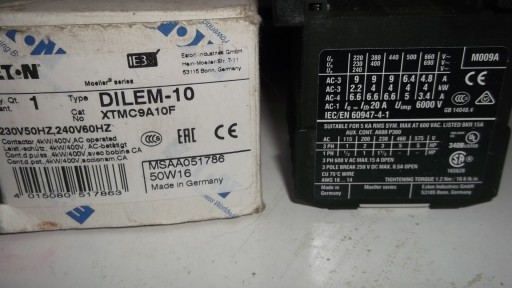

• Oznaczenie handlowe: DILEM-10 XTMC9A10
• Maksymalne obciążenie: AC-3: 2,2 kW (230V), 4 kW (400/690V); AC-4: 1,5 kW (230V), 3 kW (400/690V);
• Liczba biegunów: 4
• Konfiguracja biegunów: 3P + 1NO
• Liczba modułów 18mm: 2,5
• Rodzaj zestyku: NO (styk zwierny)
• Napięcie uruchamiania: 230 V 50 Hz, 240 V 60 Hz AC
• Prąd znamionowy In: 9 A
• Prąd znamionowy pracy Ie: 9 A (AC-3), 22 A (AC-1), 6.6 A (AC-4)
• Zwarciowa zdolność wyłączania: 42 A (690 V), 64 A (500 V), 90 A (230/400V)
• Napięcie znamionowe łączeniowe Ue: 690 V~
• Napięcie znamionowe udarowe Uimp: 6 kV
• Znamionowe napięcie izolacji Ui: 690 V~
• Wytrzymałość mechaniczna (liczba cykli): 7 000 000
• Montaż: szyna 35 mm (TH35/DIN), wkręty do podłoża
• Przekrój przewodów podłączeniowych (linka): 0,75 - 1,5 mm²
• Przekrój przewodów podłączeniowych (drut): 0,75 - 2,5 mm²
• Moment dokręcający: 1,2 Nm
• Stopień ochrony: IP20
• Temperatura pracy: -25°C ÷ +50°C
• Wymiary produktu: 45×58×52 mm
• Długość odizolowania przewodu: 8 mm
• Waga netto (kg): 0,17
• Certyfikaty: CE, RoHS, IE3, VDE
• Normy: IEC/EN 60947-4-1

Styczniki modułowe to łączniki, które mają w sobie jedną bądź też więcej par styków roboczych zamykanych za pomocą elektromagnesu. Obwód otwarty zostaje wtedy, kiedy natężenie prądu na cewce spadnie poniżej określonego poziomu. Styczniki modułowe wykorzystuje się przy załączaniu urządzeń modułowych czy silników elektrycznych. Tyczy się to również wszelkich grzałek, pomp czy wentylatorów, a nawet instalacji alarmowych przy załączaniu systemów gaśniczych lub alarmów w postaci syren bądź innych dźwięków.

Urządzenie posiada 3 styki główne i jeden pomocniczy NO (zwierny). Do urządzenia, opcjonalnie, można podpiąć urządzenia pomocnicze: ochronny przekaźnik silnikowy (od dołu), układ ochronny (od góry) lub moduł wyłącznika pomocniczego z pełną izolacją (od frontu).

Przeznaczenie stycznika: obciążenie nieindukcyjne lub słabo indukcyjne, piece oporowe (AC-1), silniki klatkowe - rozruch, wyłączanie w czasie pracy (AC-3), silniki klatkowe - rozruch, hamulce przeciwprądowe, tryb nawrotny, tryb impulsowy (AC-4).
