Драйвер шагового двигателя NEMA23 3 Нм 4 А HBS57

Cechy:

HBS57 wykorzystuje najnowszy dedykowany układ DSP do sterowania silnikiem i technologię sterowania wektorowego w zamkniętej pętli, aby całkowicie przezwyciężyć problem utraconego kroku silnika krokowego w otwartej pętli, a jednocześnie znacznie poprawić osiągi silnika przy dużych prędkościach, zmniejszyć nagrzewanie silnika i zmniejszyć jego wibracje, poprawić prędkość i dokładność obróbki oraz zmniejszyć zużycie energii przez maszynę. Gdy silnik jest stale przeciążony, sterownik wysyła sygnał alarmowy w odpowiednim czasie, co zapewnia taką samą niezawodność jak serwomechanizm prądu przemiennego. HBS57 jest wyposażony w silniki krokowe z zamkniętą pętlą serii 42 i 57, co jest wygodne w przypadku modernizacji tradycyjnych systemów krokowych. Koszt wynosi tylko 50% kosztu serwomechanizmu prądu przemiennego.

Specyfikacja:

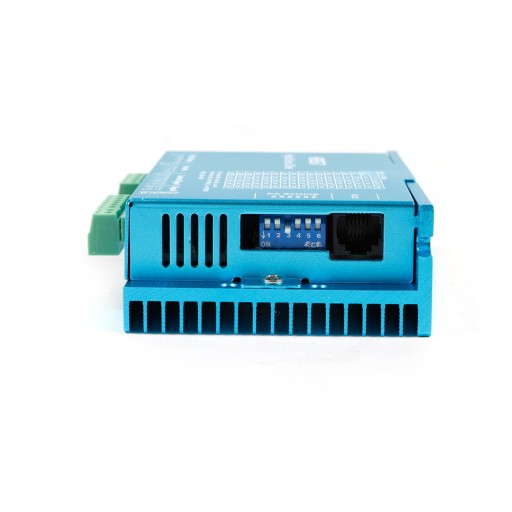

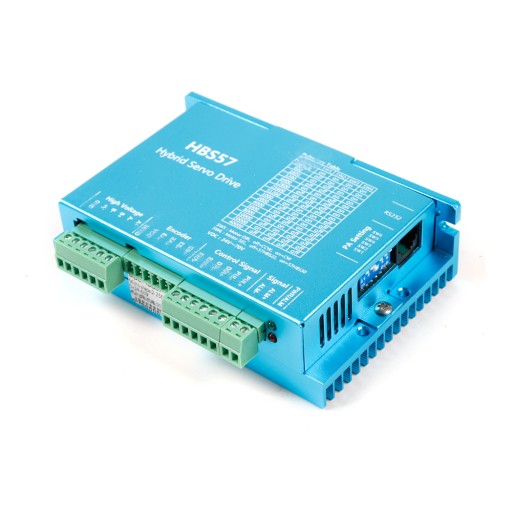

• Model sterownika: HBS57
• Napięcie: DC24-60V
• Prąd fazowy: 5A/Pha (prąd szczytowy)
• Podział: 2-256 poddziałów Maksymalnie 51200 kroków/okrążenie
• Procesor: 32-bitowy cyfrowy procesor DSP
• Napięcie impulsu: kompatybilne z sygnałem 5V-24V
• Częstotliwość odpowiedzi: do 200KHz
• Tryb impulsu: pojedynczy impuls (domyślnie) podwójny impuls (regulowany programowo)
• Metoda chłodzenia: chłodzenie naturalne

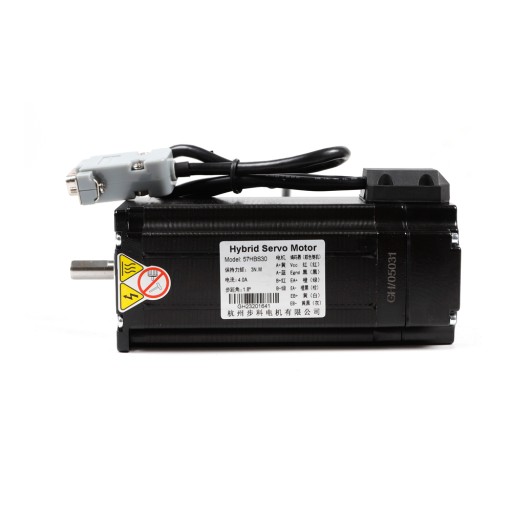

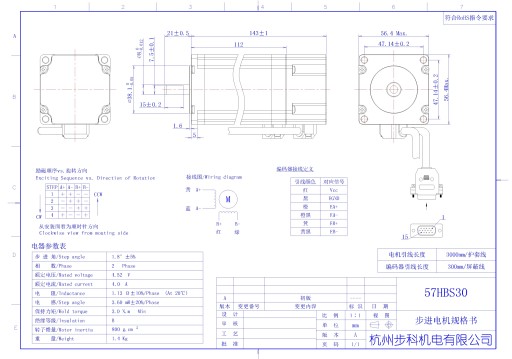

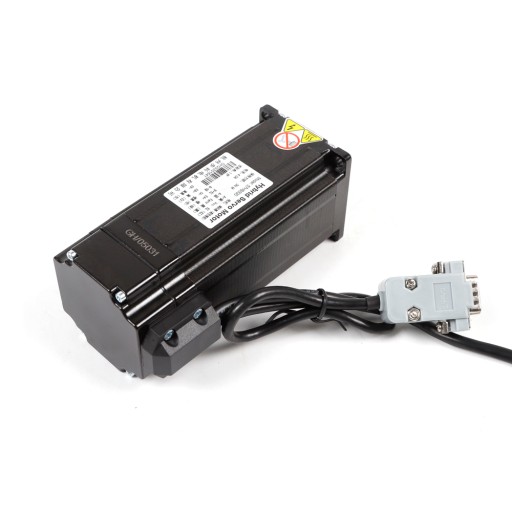

• Model silnika: 57HBS30
• Prąd fazowy: 4,0A/Pha
• Moment obrotowy: 3,0N.m
• Średnica wału: 8mm
• Długość wału: 21mm
• Kąt kroku::1,8°
• Dokładność kąta kroku: ±5%.
• Temperatura powierzchni: 80 ℃ lub mniej (prąd znamionowy)
• Linia silnika: 3m

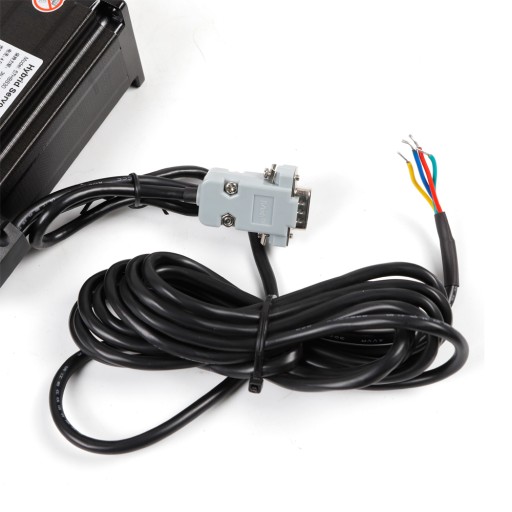

• Linia enkodera: 3m

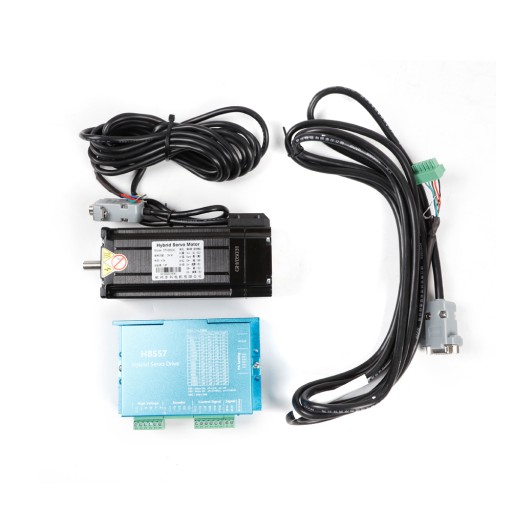

W zestawie:

• 1x sterownik HBS57
• 1x silnik 57HBS30

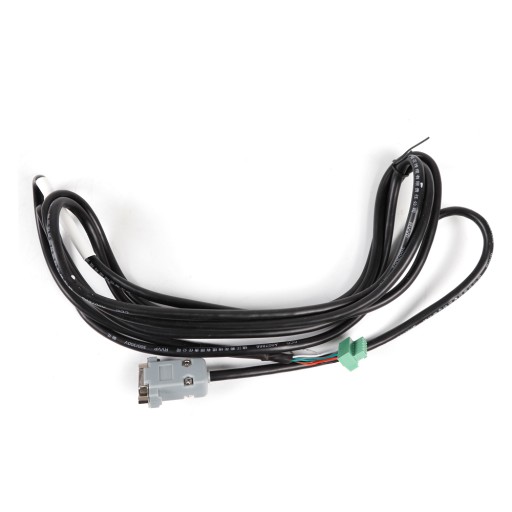

• 1x przewód silnikowy 3m
• 1x linia enkodera 3m
