Centrala Wentylacyjna Rekuperator 550m3/h jonizato

PRODUCENT  ECS  Piotr Paruszewski o3ozon

Centrala CHR-550 spełnia wymagania WFOŚiGW dotyczące programu Czyste Powietrze.

KLASA ENERGETYCZNA ; A

TYLKO U NAS certyfikat czyste powietrze

Zanim kupisz zobacz film   https://www.youtube.com/watch?v=m8BvSsrRX5w

Centrala wentylacyjna rekuperator

CHR-550/200 jon16

WYKONANIE PROFESJONALNE

PRODUCENT ECS PIOTR PARUSZEWSKI

Wbudowany jonizator jonów ujemnych

Jon ujemny pomaga:

• Zabijajać bakterie, wirusy i grzyby
• Ułatwia oddychanie
• Oczyszczać i odświeżać powietrze
• Przyśpieszać odpoczynek
• Wzmaga koncentrację
• Pomaga w nauce
• Polepsza kondycję

Zawiera:

• WENTYLATOR "EC" O WYDAJNOŚCI MAX  DO 1200m3/h   TAJWAŃSKIEJ FIRMY
• WBUDOWANY JONIZATOR
• ŚREDNICA KRÓĆCA 200 mm
• OBROTY MAX 2400 obr/min
• FILTRY KLASY G4
• REKUPERATOR PRZECIWPRĄDOWY   WYCIĄGANY ŁATWY DO UMYCIA
• SPRAWNOŚĆ REKUPERATORA  OD 65% do 92% (parametr zależy od różnicy temp.przepływu )
• MOC URZĄDZENIA OD 30 DO 340W
• WBUDOWANY SYSTEM OCZYSZCZACZ POWIETRZA (MIKRO CZĄSTEK)
• SYSTEM ANTYELEKTROSTATYCZNY
• SYSTEM INFORMACJI O ZABRUDZONYM FILTRZE
• BY-PASS 100%  nawet renomowana  konkurencja ma z tym problem !!!
• OBUDOWĘ WYKONANĄ Z BLACHY 0,7 mm ALUM-CYNK
• GRUBOŚĆ IZOLACJI 30 mm=3cm
• IZOLACJA AKUSTYCZNA
• IZOLACJA CIEPLNA  KOMINKOWA ODPORNA NA WYSOKIE TEMP. Z PŁASZCZEM ALUMINIOWYM
• ODPŁYW SKROPLONEJ WODY !!!
• BARDZO DOBRY STOSUNEK CENY DO JAKOŚCI
• PANEL DOTYKOWY

PRODUKT POLSKI

Firma ECS  posiada ponad 16 letnie doświadczenie w produkcji urządzeń dla przemysłu, produkuje dla największych firm renomowanych , międzynarodowych.

Każdy  model centrali wentylacyjnej  powstaje w oparciu o przemyślane rozwiązania i sprawdzoną  technologię.

Filtr- wkład wykonany jako  włóknina klasy G4 Nie musisz kupować drogich filtrów !!!.  Można łączyć kilka filtrów np  G4+F9+H14 ps smog zostanie zniwelowany w 80-90%

Zastosowano wentylatory  "EC" PRODUKCJI MADE IN TAIWAN

O WYDAJNOŚCI 1200M3

Zastosowanie większych wentylatorów zwiększa ich żywotność, oraz wygłusza system wentylacji

Obudowa

Obudowa wykonana jest z cienkich blach alum cynk  obustronnie ocynkowanych, które są specjalnie kształtowane na obrabiarkach numerycznych i  montowane na stałe  przy pomocy  nitów  ocynkowanych  tworząc sztywną  samonośną konstrukcję. Materiał alum cynk zapewnia to doskonałą ochronę powierzchni  które mają kontakt z powietrzem wentylacyjnym oraz uszczelnia wszystkie elementy obudowy.  Pod względem akustycznym i termicznym, obudowa zabezpieczona jest 30 milimetrową warstwą wełny

Zadaniem jonizatora jest naturalne oczyszczenie powietrza z nieczystości, takich jak: , roztocza, bakterie beztlenowe, kurz dym papierosowy, pyłek kwiatowy itp.

BY-PASS  100%

Włóknina G4 (wywiew i nawiew)

• Bardzo tanin filtr możliwość wymiany samej włókniny koszt 2-4 zł
• Możliwość konfiguracji dowolnej filtra od G1 do U15 (filtry stosowane na sali operacyjnej)
• Możliwość łączenia kilku filtrów jednocześnie
• Praca przemysłowa

Sterowanie:

• Możliwość sterowania w obiektach o Inteligentnych instalacjach
• Możliwość dopasowania optymalnych parametrów pracy wentylatora

Specyfikacja:

• WYDAJNOŚĆ MAX 550m3/h
• MOC min 30W  max 340W
• Ciśnienie do 620Pa
• WYDAJNOŚĆ WENTYLATORÓW "EC" 2x1200m3/h
• NAPIĘCIE 230 V 50 Hz
• Sprawność odzysku ciepła od 75% do 92%
• Obroty silnika 2400 obr/min
• Poziom hałasu db/(A)3m 24-40
• Maksymalna temp pracy  do 45C
• Materiał obudowy  blacha alumcynk 0,7mm
• Wełna 30mm
• Filtr  nawiew G4
• Filtr wyciąg G4
• Średnica króćców 200 mm
• Sprawność rekuperatora do max 92%
• Rekuperator PRZECIWPRĄDOWY
• Rekuperator TWORZYWO
• System sygnalizacja zabrudzonego filtra
• Ba-pass
• System antyzamrożeniowy
• Waga około 50 kg JAKOŚĆ MUSI WAŻYĆ PORÓWNAJ Z INNYMI PRODUKTAMI TEJ KLASY
• Wymiary  530x730x1200 mm

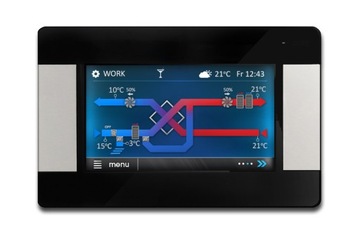

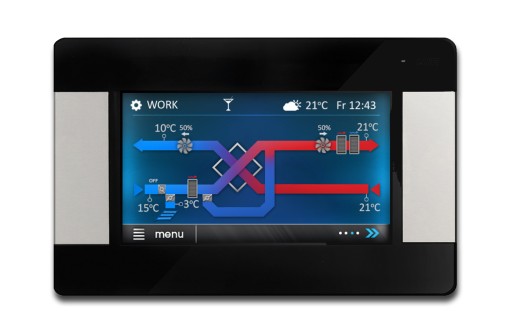

• PANEL DOTYKOWY

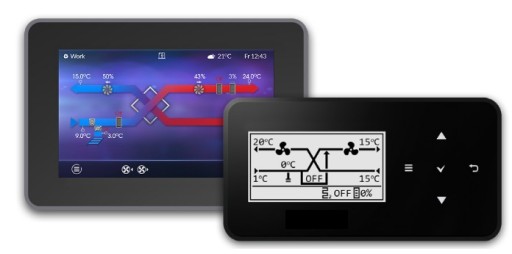

UWAGA W ZESTAWIE JEST PANEL CZARNO-BIAŁY  ALE MOŻNA DOKUPIĆ KOLOROWY

panele te mają wszystkie funkcje

Sterownik umożliwia:

• pomiar temperatur
• regulacje siły nawiewu
• sterowanie by-pass
• ustawianie harmonogramu
• sterowanie nagrzewnicą
• załączanie sterowania GWC
• konfiguracja sterowania chłodnicą wtórną
• załączenie nagrzewnicy wstępnej
• sygnalizacja zabrudzonego filtra
• integracja z systemem BMS, dzięki protokołowi komunikacyjnemu Modbus RTU.
• możliwość monitoringu jakości powietrza - temperatura, wilgotność, stężenie gazów.
• do wyboru j. polski, angielski rosyjski
• aktualizacja oprogramowania poprzez kartę SD.
• Kompleksowa regulacja stopnia wykorzystania odzysku ciepła
• itd......

Sercem sterownika jest mikroprocesor o dużej mocy obliczeniowej, w którym zastosowane jest innowacyjne oprogramowanie. System sterowania jest również kompatybilny z aplikacją umożliwiającą zdalne sterowanie urządzeniem przy pomocy komputera lub urządzenia przenośnego.

Centrala ABP-600 spełnia wymagania WFOŚiGW dotyczące programu Czyste Powietrze.

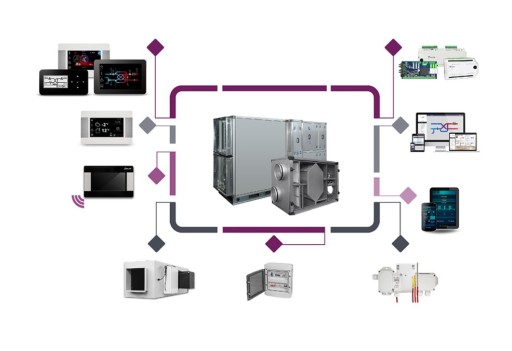

Sterownik  zamontowany w centrali posiada  funkcje:

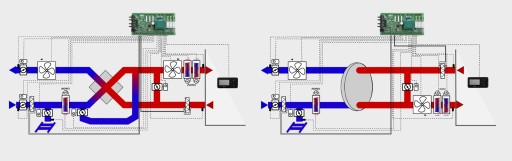

•odzysku ciepła z wentylowanych pomieszczeń poprzez sterowanie rekuperatorem mechanicznej wentylacji z wymiennikiem przeciwprądowym, krzyżowym lub obrotowym

•płynnie sterują pracą wentylatorów nawiewu i wywiewu zapewniając wysoką sprawność odzysku ciepła oraz wymianę powietrza w pomieszczeniach w oparciu o zaprogramowane harmonogramy lub w sterowaniu ręcznym

•sterują nagrzewnicami (elektryczną lub wodną) oraz chłodnicą (freonową lub wodną) w sposób płynny, zapewniając wysoki komfort oraz precyzję regulacji wentylowanego powietrza

•sterują bypassem oraz gruntowym wymiennikiem ciepła

•potrójnej ochrony wymiennika przez zamarznięciem

•współpracują z modułem internetowym ecoNET300 i aplikacją mobilną ecoNET.apk i ecoNET.app

•współpracują z dodatkowymi panelami pokojowymi

•sygnalizacją konieczności wymiany filtrów

•sygnalizują oraz zapisują stany alarmowe zapewniając odpowiednią reakcję systemu

•zapisują łączny czas pracy poszczególnych komponentów w licznikach oraz liczy sprawność pracy rekuperatora

•umożliwiają komunikację poprzez protokół Modbus RTU, którym można sterować lub monitorować działanie całego urządzenia z zewnętrznego systemu zarządzania budynkiem

•swobodna konfiguracja przeznaczenia wejść/wyjść rekuperatora umożliwia dostosowanie działania sterownika w zależności od zapotrzebowania

Dodatkowy moduł internetowy umożliwia

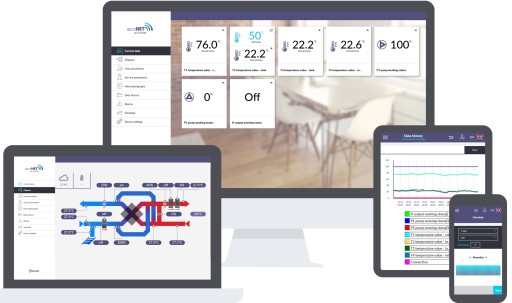

Moduł internetowy ecoNET  umożliwia zdalny dostęp do regulatora za pośrednictwem komputera, tabletu czy telefonu komórkowego. Użytkownik ma możliwość edycji podstawowych parametrów regulatora, mających wpływ na pracę rekuperatora oraz centrali wentylacyjnej. Z punktu widzenia użytkownika, przejrzysta wizualizacja historii pracy w postaci wykresów jest dodatkowym, istotnym atutem. ecoNET 300 posiada rozbudowane funkcje serwisowe pozwalające na zdalną diagnozę występujących problemów oraz ich usuwanie.

Regulator umożliwia:

•czyszczenie wymiennika

•możliwość podłączenia różnych typów paneli sterujących

•regulację temperatury zadanej w wentylowanych pomieszczeniach

•tryb pracy automatyczny lub ręczny

•rozbudowane harmonogramy na każdy dzień tygodnia

•wybór dodatkowych trybów pracy rekuperatora ( party, wyjście, wietrzenie, 4 tryby użytkownika) oraz jego stanów pracy•

współpracę z okapami, centralami alarmowymi, systemami PPOŻ

•obsługę gruntowego wymiennika ciepła z automatyczną regeneracją

•sterowanie i obsługę czujnika jakości powietrza, czujników cyfrowych i analogowych oraz czujnika wilgotności

•obsługę przepustnic odcinających

•rejestracje alarmów i uszkodzeń oraz detekcję uszkodzenia czujników centrali, wentylatorów, nagrzewnic i odpowiednią reakcję systemu na zaistniałą sytuację

•obliczanie energii odzyskanej przez rekuperator

•liczniki pracy poszczególnych urządzeń automatyki

•mechanizmy monitorowania zużycia poszczególnych elementów automatyki z liczeniem czasu pracy i ilością załączeń

•zwiększenie sprawności rekuperatora przez algorytm optymalizacji zużycia energii

•płynne lub dwustanowe sterowanie chłodnicą, nagrzewnicą pierwotną i wtórną, przepustnicy bypassu

•cyfrową detekcję uszkodzeń zewnętrznych elementów automatyki: nagrzewnice, wentylatory .
