Канал щелевой дренажный линейный А15, высота 174

Odwodnienie Szczelinowe Liniowe MAX-DRAIN SLIM z Kratą PP w klasie obciążenia A15 (1,5 TONY)

Kanał szczelinowy wykonany z polipropylenu (PP), przeznaczony do odprowadzania wody i innych płynów. Posiada aluminiowe krawędzie szczeliny.

Idealnie sprawdzą się przy zastosowaniu miejskim oraz wiejskim. System kanałów sprawdza się w takich miejscach jak: teren wokoło domu, na podjeździe lub w garażu oraz w miejscach ruchu pieszego oraz rowerowego.

Kanał charakteryzuje się niewielkim ciężarem, co ułatwia transport oraz montaż odwodnienia. Również jest odporne na różne warunki atmosferyczne, takie jak: mróz, słońce oraz deszcz.

Gdzie można używać odwodnienia szczelinowego?

Kanał przeznaczony do używania:

• w wjazdach do garażu
• przed domem i w jego okolicy
• na chodniku
• na ścieżkach rowerowych
• wzdłuż podjazdu
• w pomieszczeniach z ryzykiem zalania wodą

Wymiary odwodnienia:

• Wysokość całkowita - 174 mm
• Wysokość szczeliny - 87 mm
• Szerokość całkowita - 96 mm
• Długość kanału - 1000 mm
• Wymiary zewnętrzny szczeliny odpływu* - 19 mm
• Wymiar wewnętrzny szczeliny odpływu* - 8 mm

Dane odwodnienia:

• Klasa obciążeniowa A15 ( wytrzymałość do 1,5 Tony)
• Kolor Czarny
• Wykonane z Polipropylenu (PP)
• Metalowe krawędzie szczeliny
• Odporna na promieniowanie UV
• Odporna na niskie i wysokie temperatury

* - pomiar ręczny +/- 1 mm

Schemat Montażu

1. Wyznaczyć żyłką położenie odwodnienia liniowego.
2. Wykonać wykop na głębokości 32,5 cm i szerokości 30 cm, oraz zagęścić podłoże w wykopie
3. W wykopie wylać ławę betonową o wysokości 15cm z betonu c16/20. Odczekać 60 minut, aż wstępnie zwiąże.

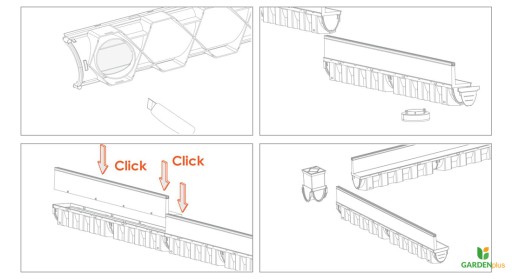

4. Przygotować poszczególne elementy systemu do montażu.
5. Połączone kanały odpływowe wraz z kratami osadzić w betonie, odpływ połączyć z kanalizacją i następnie założyć zaślepki. Sprawdzić poprawność ułożenia względem żyłki i wypoziomować. Zaleca się osadzenie odwodnienia 2-5mm poniżej poziomu nawierzchni, co gwarantuje optymalny odbiór wody.
6. Ścianki boczne zalać betonem na szerokość 10cm z prawej i lewej strony odwodnienia.

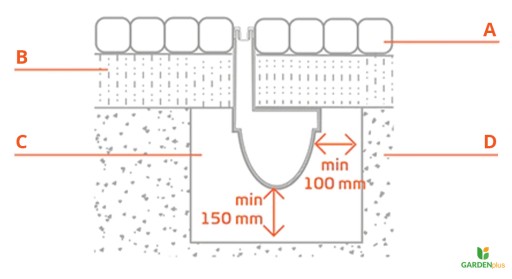

• A - Nawierzchnia
• B - Warstwa nośna
• C - Beton c16/20
• D - Utwardzona warstwa podłoża

Dodatkowe elementy

Do odwodnienia szczelinowego można również dokupić czwórnik(2), który umożliwia łączenie kanałów krzyżowo oraz kontowo.

Dostępna jest również zaślepka(4), która umożliwia zatamowania jednego z wyjść kanału.

Można również dokupić króciec(5), który umożliwia zamontowanie pionowego odpływu do kanału.

Wszystkie produkty dostępne na innych naszych aukcjach.

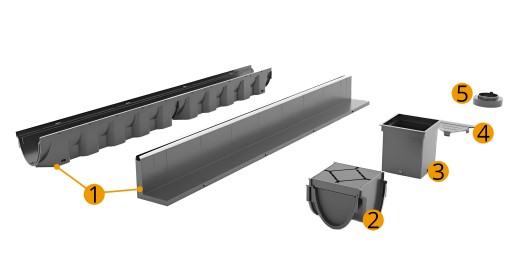

SPRAWDŹ WSZYSTKIE ELEMENTY SYSTEMU SZCZELINOWEGO.

1. Odwodnienie Szczelinowe - to zakupisz na tej aukcji

2. Czwórnik

3. Nadbudowa czwórnika

4. Zaślepka do kanału

5. Króciec do Odwodnienia
