Projekt architektoniczno-budowlany typowy hali stalowej przeznaczony do adaptacji*

Projekt zgodny z nowelizacją prawa budowlanego

3 egemplarze podpisane przez projektanta, wersja elektroniczna – plik dwg.

Projekt wykonany na podstawie obowiązujących norm dostosowany do stref klimatycznych

• Obciążenie śniegiem – 3 strefa obciążenia, sk = 1,2 kN/m2
• Obciążenie wiatrem – 1 strefa obciążenia, Vb.0 = 22 m/s
• Obciążenie technologiczne (dodatkowe  na instalacje) - 5 kg/m2

W zakresie projektu:

- Opis architektoniczno-budowlany

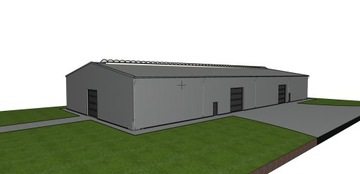

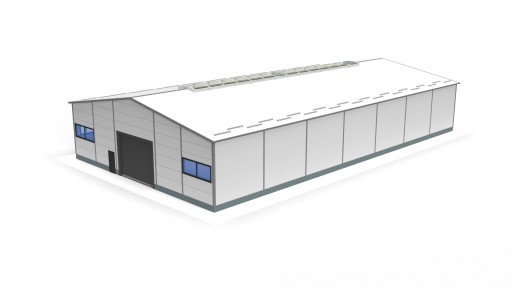

- widok 3d

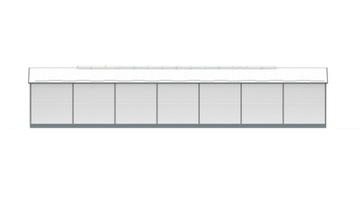

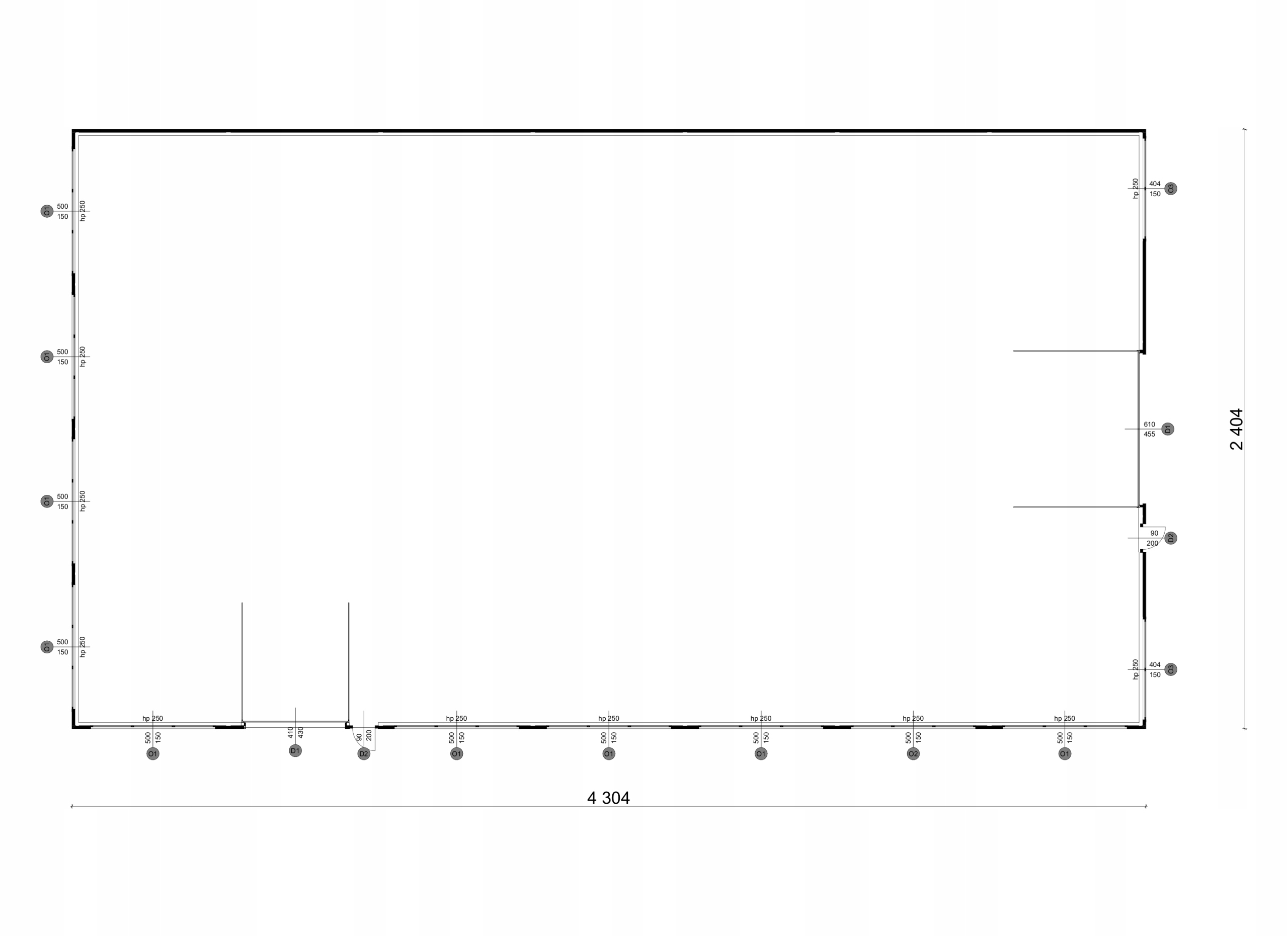

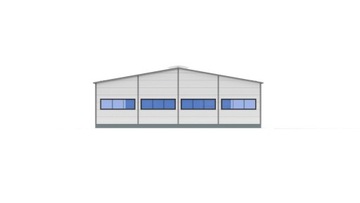

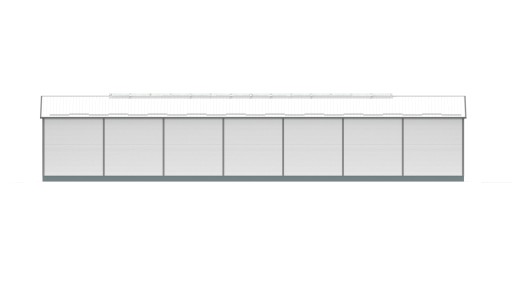

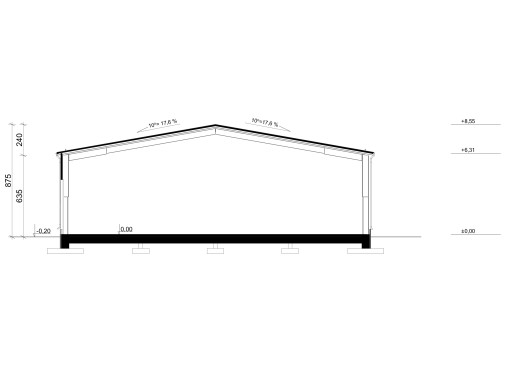

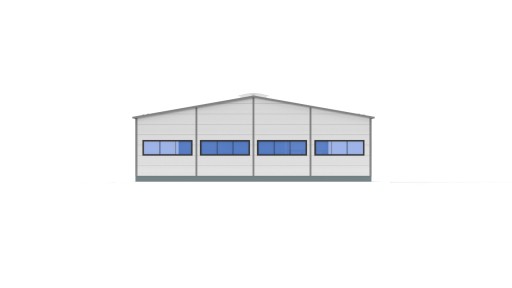

- Rysunki: Rzut parteru, Rzut Dachu, przekrój B-B, Elewacje

- Zestawienie stolarki

Opcjonalnie: wykonujemy projekt techniczny na zamówienie za dopłatą

*projekt nie zawiera instalacji

Budynek w konstrukcji stalowej, parterowy, bez budynku socjalno-biurowego

Konstrukcję nośną hali stanowią ramy stalowe w rozstawie co 6m, wykonane z dwuteownika, płatwie dachowe zimno-gięte.

W ścianie podłużnej 1 brama wjazdowa o wymiarach 4.5m x 4.0m,

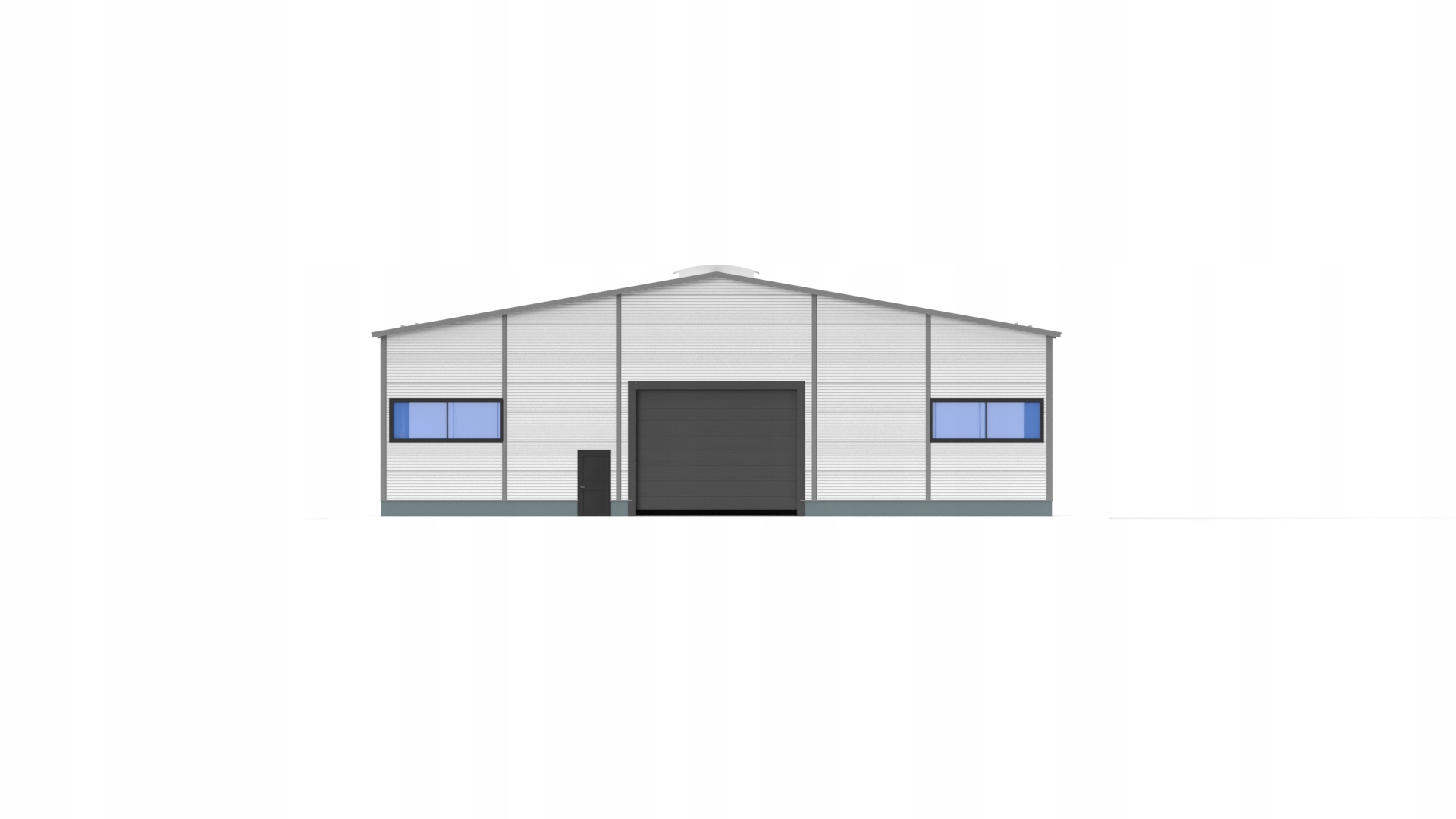

W ścianie szczytowej 1 brama wjazdowa o wymiarach 6m x 4.5m,

okna 5m x 1,5m - 10 szt. / 4m x 1,5m - 2 szt.

Dach pokryty: płytą warstwową

Ściany pokryte: płytą warstwową

Przeznaczenie hali dowolne, jako  hala magazynowo-składowa, warsztatowa, hala produkcyjna, hala uniwersalna, na maszyny i cele rolnicze lub inne dowolne przeznaczenie.

Istnieje możliwość indywidualnej modyfikacji wszystkich parametrów projektu.

Wykonujemy inne projektu na zamówienie wg wytycznych Zamawiającego,

Projekty architektoniczno-budowlane oraz projekty techniczne.

Jesteśmy wykonawcą obiektów które projektujemy, oferujemy wykonanie konstrukcji stalowej hali na atrakcyjnych warunkach wraz z obudową płytami warstwowymi i stolarką.
