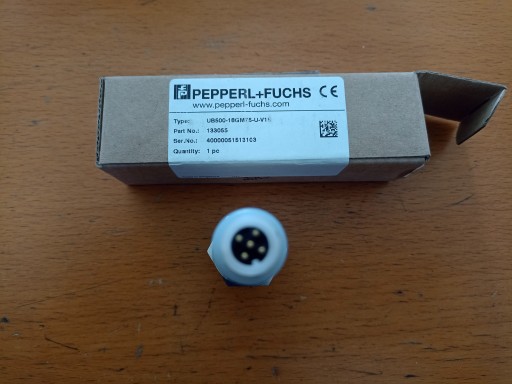

Датчик Pepperl+Fuchs UB500-18GM75-U-V15

Czujnik ultradżwiekowy Pepperl+Fuchs UB500-18GM75-U-V15

Wersja

Czujnik ultradźwiękowy

Wymiary/ Średnica M18

Podłączenie elektryczne konektor M12

Stopień ochrony IP67

Producent PEPPERL+FUCHS

Zasilanie 10-30 VDC

Funkcja wyjścia 0-10V

Strefa działania sn=30-500 mm

Obudowa Cylindyczna

Podstawowe parametry Zakres pomiarowy 30 ... 500 mm

Ustawialny zakres 50 ... 500 mm

Strefa niewykrywania 0 ... 30 mm

Obiekt dla którego określano strefy pomiarowe 100 mm x 100 mm

Częstotliwość przetwornika około 380 kHz

Czas odpowiedzi około 50 ms

Wskaźnik zadziałania

żółty LED stały żółty: obiekt w zakresie wykrywania

żółty, miganie: programowanie, obiekt wykryty

czerwony LED LED czerwony świeci: błąd

LED czerwony, miganie: programowanie, obiekt nie wykryty

Parametry elektryczne

Napięcie zasilania 15 ... 30 V DC , ripple 10 %SS

Konsumpcja bez obciążenia ≤ 50 mA

Wejście / Wyjście

Synchronizacja 1 połączenie synchronizujące, dwukierunkowy

poziom logicznego "0": -UB...+1 V

poziom logicznej "1": +4 V...+UB

impedancja wejściowa: > 12 k?

impuls synchronizacji ≥ 100 µs, okres synchronizacji; ≥ 2 ms

Częstotliwość synchronizacji

Częstotliwość pracy max. 95 Hz

Praca multipleksowa ≤ 95 Hz /n, n = ilość czujników

Wejście

Typ wejścia 1 wejście programowalne

ustawiony limit niski A1: -UB ... +1 V, ustawiony limit wysoki A2: +4 V ... +UB

impedancja wejściowa: > 4.7 k?, czas trwania impulsu: ≥ 1 s

Wyjście

Typ wyjścia 1 wyjście analogowe 0 ... 10 V

Rozdzielczość 0.11 mm dla max. zakresu pomiarowego

Odchylenie krzywej charakterystyki ± 1 % od pełnego zakresu

Powtarzalność ± 0.1 % od pełnego zakresu

Impedancja obciążenia > 1 kOhm

Dryft temperaturowy ± 1.5 % od pełnego zakresu

Warunki środowiskowe

Temperatura otoczenia -25 ... 70 °C (-13 ... 158 °F)

Temperatura składowania -40 ... 85 °C (-40 ... 185 °F)

Specyfikacja mechaniczna

Podłączenie elektryczne konektor M12 x 1 , 5-pin

Stopień ochrony IP67

Materiał

Obudowa mosiądz niklowany

Materiał aktywnej membrany mieszanka żywicy epoksydowej / szklanej; pianki poliuretanowej; pokrywa z PBT

Ciężar 60 g
