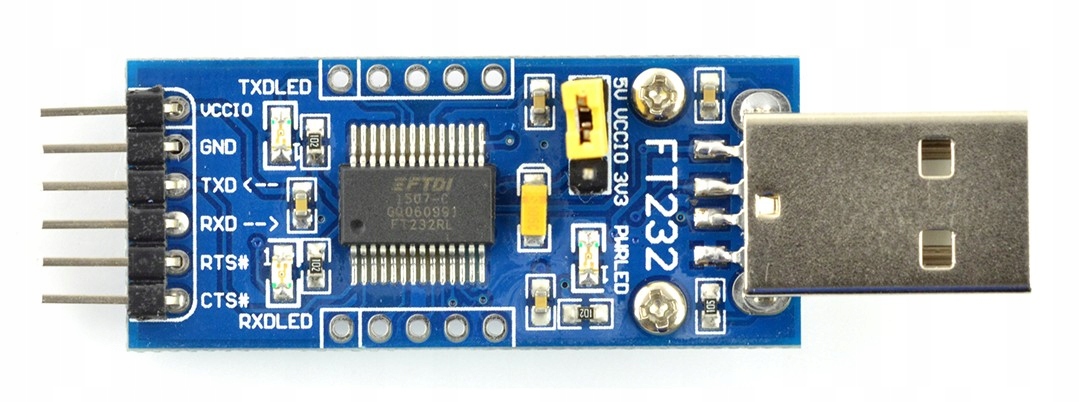

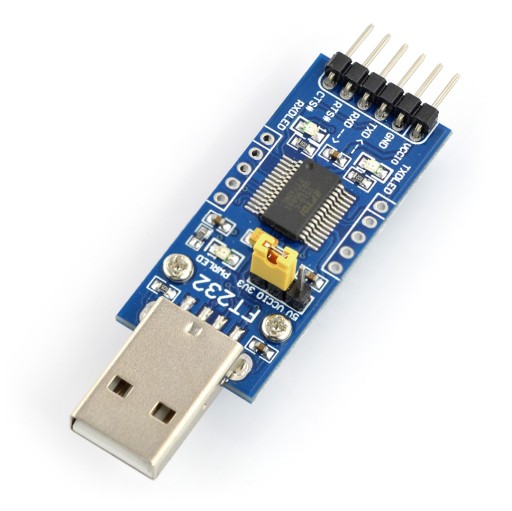

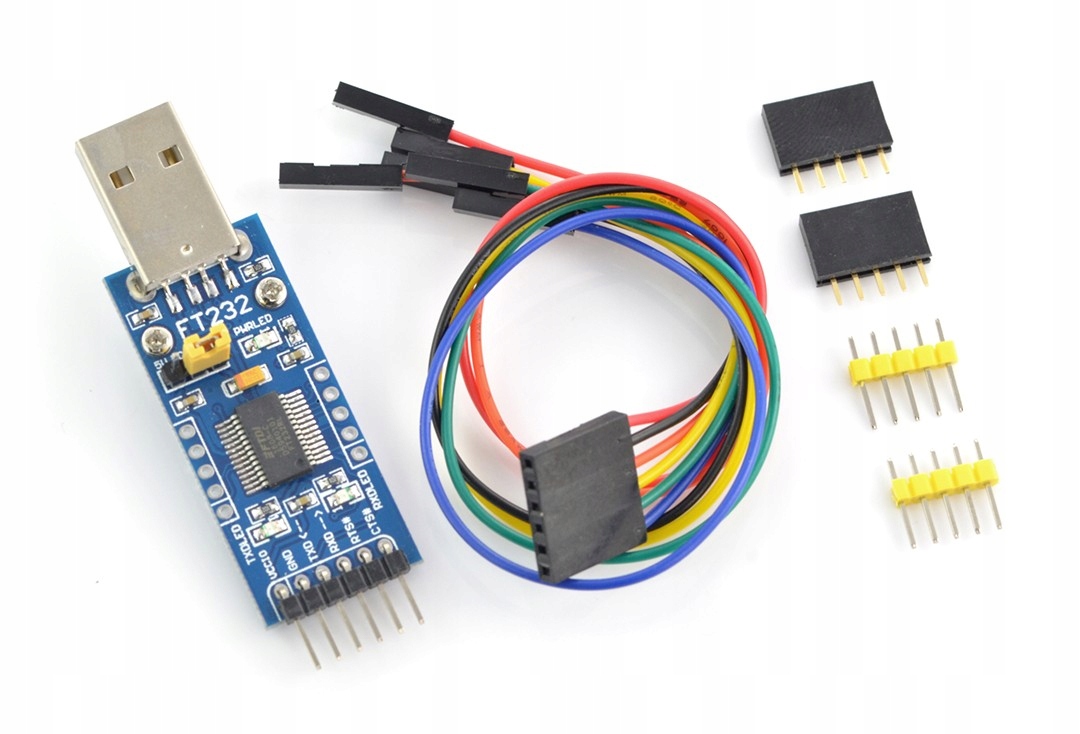

Konwerter USB-UART FTDI FT232RL - wtyk USB - Waveshare 6170

Konwerter, który umożliwia komunikację pomiędzy interfejsami szeregowymi USB i UART. Pozwala na wymianę danych między komputerem a układami wykorzystującymi mikrokontrolery. Moduł oparty na układzie FT232RL. W systemie operacyjnym widoczny jako wirtualny port COM.

Indeks: WSR-04502

Podłączenie

Opis wyprowadzeń układu znajduje się w tabeli.

• VCCIO Zasilanie 3,3 V lub 5 V wybierane za pomocą zworki
• GND Masa układu.
• TXD Pin nadajnika UART.
• RXD Pin odbiornika UART.
• RTS# Sygnał kontrolny prośby wysłania danych / sygnał handshake.
• CTS# Sygnał kontrolny wysyłania, szczegóły w dokumentacji.
• RESET# Sygnał reset aktywowany stanem niskim.
• DCD# Sygnał karetki, szczegóły w dokumentacji.
• DSR# Sygnał gotowości danych, szczegóły w dokumentacji.
• RI# Wejście wskaźnika kontrolnego, szczegóły w dokumentacji.
• DTR# Sygnał kontrolny gotowości danych / sygnał handshake.
• CBUS0 - 4 Konfigurowalne piny CBUS, szczegóły w dokumentacji.
