СКАНЕР-ТЕСТЕР OBD2 ДИАГНОСТИЧЕСКИЙ ИНТЕРФЕЙС Jscan для JEEP DODGE CHRYSLER RAM

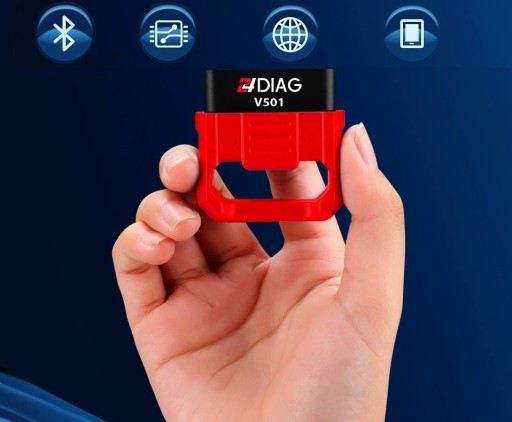

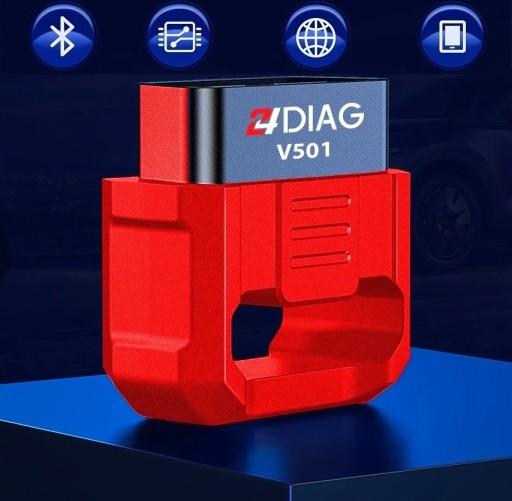

Interfejs Diagnostyczny 24DIAG V501 do programu JScan Android/iOS

Zaawansowana diagnostyka, adaptacje i kodowanie Jeep, Dodge, Chrysler, RAM.

JScan - aplikacja na smartfony/tablety Android oraz iOS (Apple) przeznaczona do zaawansowanej diagnostyki wybranych modeli Jeep, Dodge, Chrysler oraz RAM.

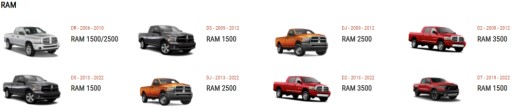

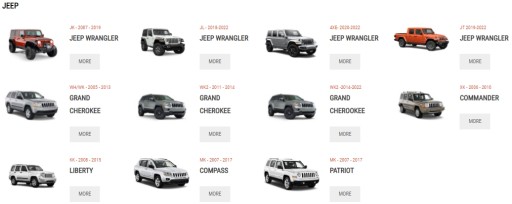

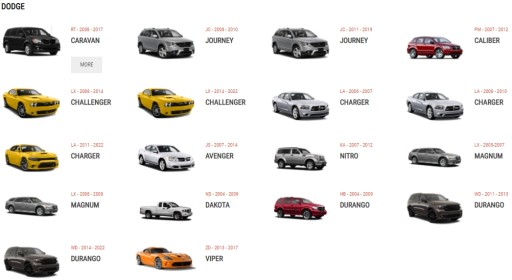

Obsługiwane modele:

Proszę koniecznie zwrócić uwagę, że adapter 12+8pin (brak w zestawie) okazuje się niezbędny dla grupy FCA, aby uzyskać dostęp do 80% modeli z 2018 roku i 100% modeli od 2019 roku.

Adapter dostępny na naszych pozostałych aukcjach.

Moduł Security Gateway (SGM / SGW) to fabryczne zabezpieczenie występujące w samochodach grupy FCA, które ogranicza zapytania diagnostyczne wyłącznie do odczytu np. informacji o sterowniku, parametrów bieżących czy kodów usterek.

Za pomocą adaptera zyskujesz dostęp zablokowanych przez SGM/SGW zaawansowanych poleceń diagnostycznych jak:

• Kasowanie kodów usterek,
• Uruchomienie testów elementów wykonawczych,
• Uruchomienie adaptacji oraz kodowań.

Rozmieszczenie SGM/SGW jest zróżnicowane, ale najczęściej znajduje się w bocznym panelu po stronie pasażera - w pobliżu schowka lub za radiem. Może być również umiejscowiony z tyłu skrzynki bezpieczników. Najlepiej to sprawdzić przed zakupem, wpisując w wyszukiwarce: Model pojazdu + SGW bypass.

Więcej na ten temat dostępne tutaj:

http://jscan.net/jl-jt-security-bypass/

http://jscan.net/fca-security-gateway-module-basic-info-and-location/

Z Interfejsem OBD2 Bluetooth 24DIAG V501 aplikacja JScan pozwala na odczyt i kasowanie błędów - ze wszystkich modułów w pojeździe, np. ABS, układ kierowniczy, przeniesienie napędu, radio, HVAC, stabilizatory itp.

Oznacza to możliwość tzw. głębokiej diagnostyki (szczególnie istotne dla warsztatów i majsterkowiczy), a nie tylko odczyt danych z modułu ECU jak w uniwersalnych bezpłatnych aplikacjach.

Możliwość wykonywania adaptacji i kodowania (np. świateł dziennych, włączenia kamery cofania).

Aplikacja JScan umożliwia także podgląd danych na żywo ("Live Data"), odczyt nr VIN pojazdu, numery części i wiele innnych.

Pełne możliwości aplikacji względem danego modelu pojazdu możesz sprawdzić tutaj: http://jscan.net

Wymagania sprzętowe :

• gniazdo OBD II w samochodzie
• smartfon, tablet, laptop bądź inne urządzenie posiadające moduł bluetooth oraz system operacyjny Android/iOS/Windows

Połączenie aplikacji JScan z Interfejsem 24DIAG V501 i pojazdem można sprawdzić bezpłatnie.

Korzystanie z pełnej funkcjonalności aplikacji wymaga wykupienia płatnej licencji. W naszej ocenie cena oprogramowania jest bardzo atrakcyjna w stosunku do jego możliwości.

Więcej szczegółów (np. ceny poszczególnych licencji) w uruchomionej aplikacji JScan na smartfonie.

Aplikacja w języku angielskim, natomiast jest bardzo intuicyjna i prosta w obsłudze.

Aplikację pobieramy ze sklepu Google Play (smartfony z Android):

https://play.google.com/store/apps/details?id=net.clever.obd4u&hl=pl&gl=US

lub z AppStore (iPhone, iPad z iOS):

https://apps.apple.com/pl/app/obd-jscan/id1445903514?l=pl

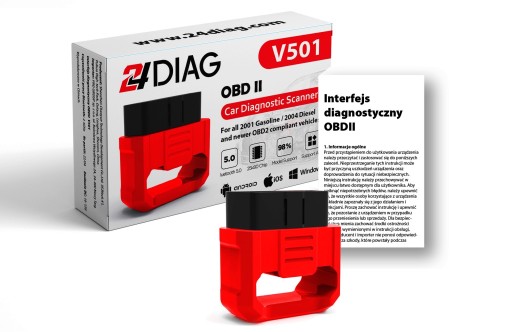

Zestaw zawiera:

• Interfejs diagnostyczny 24DIAG V501
• Pudełko
• Papierowa instrukcja w j.Polskim

Brak w zestawie:

• płatna licencja OBD Jscan
• adapter 12+8pin SGW

Obsługiwane protokoły :

• 1. SAE J1850 PWM (41.6Kbaud)
• 2. SAE J1850 VPW (10.4Kbaud)
• 3. ISO9141-2 (5 bajtów inicjujących, 10.4Kbaud)
• 4. ISO14230-4 KWP (5 bitów, 10,4 Kbaud)
• 5. ISO14230-4 KWP (szybki init, 10.4 Kbaud)
• 6. ISO15765-4 CAN (11-bitowy identyfikator, 500 Kbaud)
• 7. ISO15765-4 CAN (29-bitowy identyfikator, 500 Kbaud)
• 8. ISO15765-4 CAN (11-bitowy identyfikator, 250 Kbaud)
• 9. ISO15765-4 CAN (29-bitowy identyfikator, 250 Kbaud)
• A.SAE J1939 CAN (29-bitowy identyfikator, 250 * Kbaud)
• B.USER1 CAN (11 * bit ID, 125 * Kbaud)
• C.USER2 CAN (11 * bit ID, 50 * kbaud)

Jak połączyć się z interfejsem/sterownikiem w pojeździe?

1. Zainstaluj na systemie Android, iOS lub laptopie darmową aplikację ze Sklepu Google Play, iStore.
2. Podłącz interfejs do gniazda OBD II.
3. Włączamy Bluetooth w telefonie, ustawiamy widoczność oraz wyszukujemy na liście urządzenie o nazwie 24DIAG
4. Łączymy się z nim wpisując standardowy kod 1234. Dopiero po tym kroku włączamy aplikację.
5. W zainstalowanej aplikacji w ustawieniach wybieramy rodzaj połączenia na Bluetooth i wskazujemy sparowany interfejs 24DIAG.
6. Przechodzimy do połączenia ze sterownikiem pojazdu (włączony zapłon, uruchomiony silnik).

Dodatkowe funkcje:

• Bluetooth 5.0 stabilny.
• Pozostawiony w gnieździe OBD2 nie rozładuje akumulatora. Bardzo mały pobór prądu.

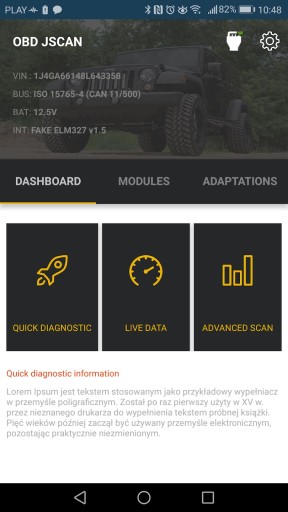

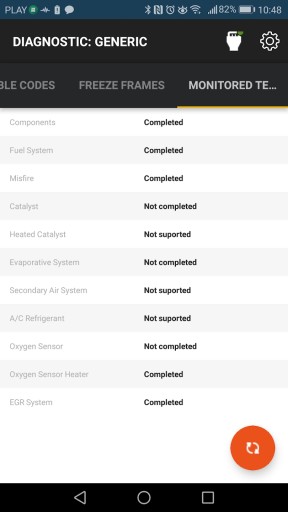

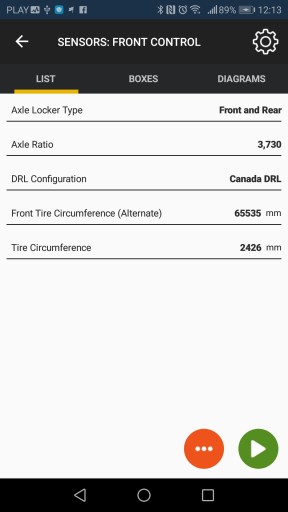

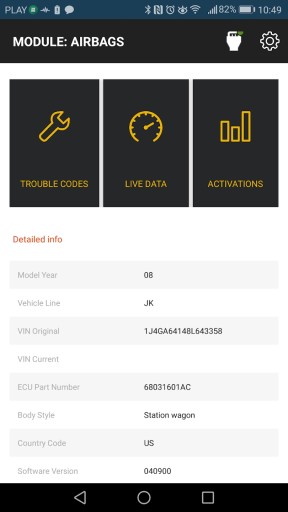

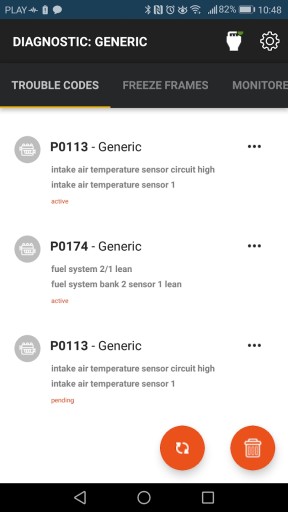

Zrzuty ekranu z pracy na aplikacji OBD Jscan:
