Uchwyt do łączenia krat wema | łącznik, klema

Klemy podwójne służą do łączenia krat pomostowych ze sobą, zapobiegając „pracy” elementów i zwiększając bezpieczeństwo użytkowania.

Klema pasuje do krat o standardowym rozstawie oczek, tj. 33x33, 34x38, 30x32 mm.

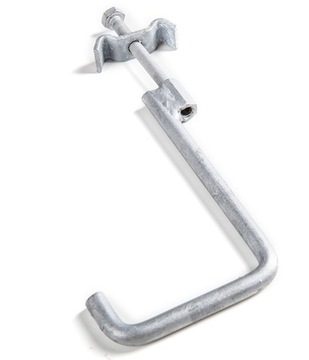

Zestaw składa się z:

• klamry górnej (x2),
• śruby 8x70 mm (x2),
• łapki dolnej,
• nakrętki (x2).

Wszystkie elementy zostały ocynkowane ogniowo, co gwarantuje ochronę przeciw korozji nawet do 50 lat.

Montaż

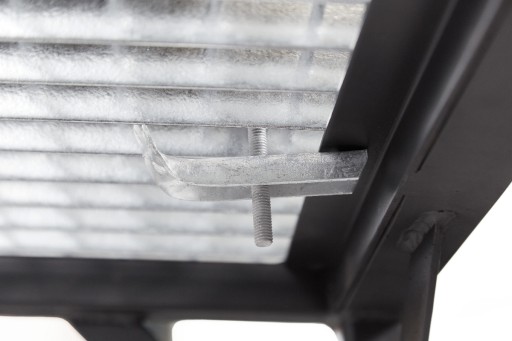

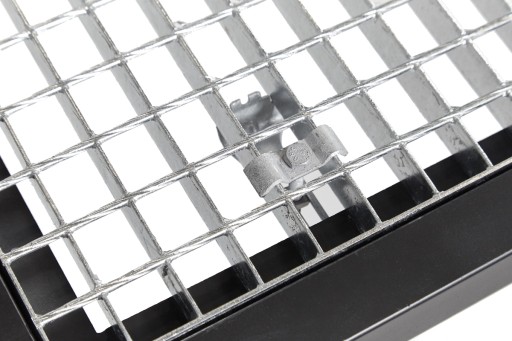

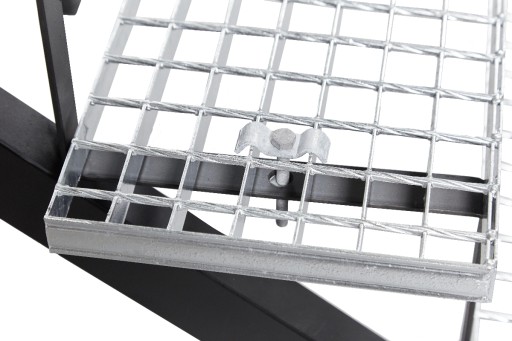

Mocowanie jest proste i nie wymaga specjalistycznych narzędzi, ani umiejętności. Klamry górne umiejscawia się pomiędzy płaskownikami nośnymi (to te, które oparte są obustronnie na podporach) możliwie jak najbliższej krawędzi kraty. Następnie, poprzez otwory przelotowe, wpuszcza się śruby, które mają przechodzić przez podłużny otwór w dolnej łapie. Łapę ustawia się sztywno i skręca całość przy pomocy nakrętek kwadratowych, kluczem 13.

Na każdy wspólny metr bieżący krat używa się dwóch sztuk łącznika.

Parametry techniczne kraty

Łącznik stosuje się do montażu krat o następujących parametrach:

• płaskownik nośny o wysokości od 20 do 40 mm (h) ;
• płaskownik nośny o grubości 2 lub 3 mm (g) ;
• rozstaw płaskowników nośnych (pierwszy wymiar w rozmiarze oczka) – 33 mm lub 34,3 mm (a) ;
• minimalny rozstaw płaskowników/prętów poprzecznych (drugi wymiar w rozmiarze oczka): 22 mm – kraty wciskane lub 24 mm – kraty zgrzewane (b).

Zabezpieczenie antykorozyjne

Aby zabezpieczyć kraty przed wypływem środowiska – deszczem, śniegiem, wilgocią – stosuje się cynkowanie ogniowe, które polega na naniesieniu grubej warstwy cynku, która łączy się ze stalą w trwałą warstwę ochronną. Metoda zapewnia ochronę antykorozyjną nawet do 50 lat użytkowania (dla środowiska C1 wg PN-EN ISO 12944-2). Cynkowanie ogniowe zgodne jest z normą PN-EN ISO 1461.

Parametry techniczne elementów

Klamra górna

Materiał: stal

Powierzchnia: ocynkowana ogniowo

Śruba

Typ: Łeb sześciokątny, z pełnym gwintem

Norma: PN 82105 ; DIN 933

Powierzchnia: Ocynk ogniowy

Średnica x długość: 8x70 mm

Łapka dolna

Materiał: stal

Powierzchnia: ocynkowana ogniowo

Nakrętka kwadratowa

Materiał: stal

Powierzchnia: ocynk ogniowy

Wymiar: M-8

Norma: PN 82151 ; DIN 557
