ВИДЕОДОМОН WiFi 2 два монитора + камера Full HD

WIDEODOMOFON WiFi z dwoma monitorami AHD + KAMERA HIKVISION Full HD

• aplikacja mobilna z menu w j. polskim - iOS/ Android - Tuya
• monitor z WiFi z ekranem 7'', pamięć obrazów, otwieranie 2 wejść (furtka, brama),
• monitor  z ekranem 7'', pamięć obrazów, otwieranie 2 wejść (furtka, brama),
• kamera Hikvision Full HD,
• czarna kaseta zewnętrzna z podświetleniem szyfratora i czytnikiem RFID
• 2 breloki w zestawie!

MONITOR VDA-00C5

Urządzenie posiada wbudowany moduł WiFi umożliwiający obsługę urządzenia za pomocą aplikacji Tuya dostępnej na platformy Android i iOS. Po naciśnięciu przycisku wywołania na kasecie zewnętrznej, następuje równoległe wywołanie monitora oraz smartfona wyposażonego w aplikację mobilną, dzięki której możliwe jest odbieranie połączeń, sterowanie ryglem elektromagnetycznym i automatem bramowym, wykonywanie zdjęć oraz rejestrowanie filmów w trakcie trwania połączenia.

Monitor urządzenia umożliwia zapis obrazów lub rejestrację filmów na karcie micro SD o maks. pojemności 32GB.

Sygnał wideo w technologii AHD pozwala na pracę monitora w rozdzielczości 1024x 600 dpi zapewniając najwyższą jakość obrazu.

SPECYFIKACJA TECHNICZNA:

• Napięcie zasilania: 12 V DC
• Parametry sygnału wideo: CVBS, CVI, TVI, AHD
• Ilość przewodów łączących: 4
• Ilość obsługiwanych wyjść: 2
• Czas aktywacji rygla: 2 s
• Pobór mocy monitora - czuwanie / praca: 3 W / 7 W
• Wielkość ekranu monitora: 7”
• Typ ekranu: Kolor TFT-LCD
• Rozdzielczość ekranu: 1024 × 600 pikseli
• Rodzaje wyjść: styk N.O. Max DC 24V/ 1A
• Ilość melodii gongu: 10
• Głośnomówiący: Tak
• Wbudowany moduł WiFi: Tak
• Maks. moc promieniowania: <10mW
• Temperaturowy zakres pracy monitora: 0ºC ~ +40ºC
• Wymiary monitora (W x SZ x G): 144 x 236 x 19 mm
• Waga netto monitora: 405 g

MONITOR VDA-01C5

Monitor Eura VDA01C5 umożliwia zapis obrazów lub rejestrację filmów na karcie micro SD o maks. pojemności 32GB. Sygnał wideo w technologii AHD pozwala na pracę monitora w rozdzielczości 1024x 600 dpi zapewniając najwyższą jakość obrazu.

Monitor VDA-01C5 może pracować jako monitor główny systemu wideodomofonowego AHD lub jako jego rozszerzenie (maks.4 dodatkowe monitorów).

SPECYFIKACJA TECHNICZNA:

• Napięcie zasilania: 12V DC
• Parametry sygnału wideo: CVBS, CVI, TVI, AHD
• Ilość przewodów łączących: 4
• Ilość obsługiwanych wyjść: 2
• Czas aktywacji rygla: 2 s
• Pobór mocy monitora - czuwanie / praca: 2 W / 5 W
• Wielkość ekranu monitora: 7”
• Typ ekranu: Kolor TFT-LCD
• Rozdzielczość ekranu: 1024 × 600 pikseli
• Rodzaje wyjść: styk N.O. Max DC 24V/ 1A
• Ilość melodii gongu: 10
• Głośnomówiący: Tak
• Temperaturowy zakres pracy: 0°C ~ +40°C
• Wymiary monitora (W x SZ x G): 144 x 236 x 19 mm
• Waga netto monitora: 405 g

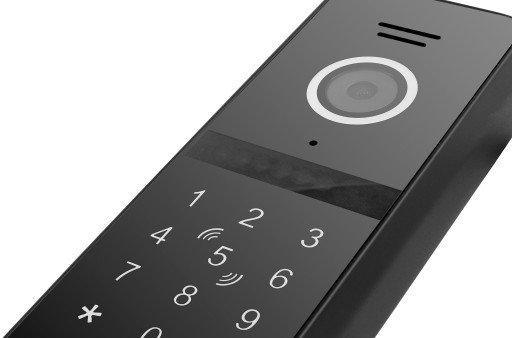

KASETA ZEWNĘTRZNA VDA-50C5

Montowana natynkowo kaseta zewnętrzna idealnie mieści się na wąskim słupku. Wykonana jest ze stopu aluminium i jest odporna na opady atmosferyczne.

Kasetę wyposażono w kamerę rejestrującą obraz w rozdzielczości 960p. z obiektywem o poziomym polu widzenia 120º i pionowym 60º.

Wejście na posesje może być realizowane za pomocą czytnika zbliżeniowego obsługującego breloki i karty pracującego w standardzie Mifare 13,56 MHz lub szyfratora po wpisaniu kodu PIN. Dodatkowo kaseta zewnętrzna posiada podczerwone oświetlenie nocne.

SPECYFIKACJA TECHNICZNA:

• Pobór mocy kasety zewnętrznej (czuwanie / praca): 1,2 W / 5 W
• Sposób montażu kasety zewn.: Natynkowy
• Ilość obsługiwanych lokali: 1
• Rozdzielczość obrazu: 960p.
• Typ przetwornika kamery: Kolor CCD 1/3''
• Daszek ochronny: Nie
• Materiał obudowy: Stop aluminium
• Rodzaje wyjść: Wyjście 1: przekaźnik N.C. & N.O. 1A/ 24VDC
• Kąt widzenia kamery w poziomie / pionie: ok 60º/ 120º
• Oświetlenie nocne: Diody IR LED
• Współczynnik ochrony kasety zewnętrznej: IP65
• Temperaturowy zakres pracy kasety: -20ºC ~ +50ºC
• Wymiary kasety zewn. (W x SZ x G): 133 x 48 x 19 mm
• Waga netto kasety: 245 g

SPECYFIKACJA TECHNICZNA:

• Dedykowana do systemów(4w1): HD-CVI / HD-TVI / AHD / CVBS
• Przetwornik obrazu: 2 Mpx high-performance CMOS
• Max. rozdzielczość: 1920 x 1080 (2 Mpx)
• Prędkość: max. 25 kl/s @ 2 Mpx
• Obiektyw: 2.8 mm
• Kąt widzenia: 103°
• Zasięg oświetlacza: Do 20 m
• Czułość: 0 lux (wł. IR)
• Dzień/noc: TAK
• Mechaniczny filtr podczerwieni (ICR): TAK
• Funkcje: Dzień/noc, NR, DWDR, AGC, BLC
• Black Glass: TAK
• Obudowa: IP66 (odporna na warunki atmosferyczne, wilgoć)
• Obudowa zewnętrzna: TAK
• Temperatura pracy: -40°C...+60 °C
• Zasilanie: 12 V DC(brak zasilacza w zestawie)
• Pobór mocy: max. 4 W
• Wymiary: 165 x 62 x 58 mm
• Waga: 0.4 kg

Uwaga! Kamera po podłączeniu do wideodomofonu VDP-00C5 będzie wyświetlała obraz w standardzie CVBS.

SKŁAD ZESTAWU:

• 1x Monitor VDA-00C5 Biały
• 1x Kamera Hikvision HWT-B120-M
• 1x Kaseta zewnętrzna VDA-50C5
• 1x Kątowa ramka montażowa do kasety
• 2x Ramka montażowa do monitorów
• 3x Sieciowy adapter zasilający
• 2x Zestaw przewodów z kostkami
• 3x Zestaw kołków i śrub montażowych
• 2x Brelok zbliżeniowy

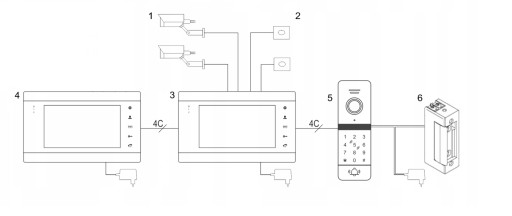

SCHEMAT PODŁĄCZENIOWY

1. Kamery (nie są elementem zestawu)
2. Czujki alarmowe (nie są elementem zestawu)
3. Monitor VDA-00C5 z modułem WiFi
4. Monitor VDA-01C5
5. Kaseta zewnętrzna VDA-50C5
6. Elektrozaczep (rygiel elektromagnetyczny - nie jest elementem zestawu)

DODATKOWE INFORMACJE

1. Czy aplikacja mobilna działa wyłącznie w sieci lokalnej, czy z każdego miejsca na świecie?

Monitor wideodomofonu posiada wbudowany moduł WiFi, który łączy się z routerem w sieci lokalnej. Natomiast aplikacja mobilna działa z dowolnego miejscu na ziemi, warunkiem jest dostęp telefonu do Internetu.

2. Jaki przewód muszę zastosować do połączenia monitora z panelem zewnętrznym?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2
• do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm2

3. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

4. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP65, dzięki czemu może być narażone na czynniki atmosferyczne.

5. Czy mogę dokupić dodatkowe pastylki / breloki i karty?

Do urządzenia można dodać dodatkowe breloki i karty. Czytnik urządzenia pracuje w standardzie Mifare 13,56 MHz.

6. Czy mogę zastosować zasilacz na szynę DIN?

Tak, zalecany zasilacz powinien charakteryzować się napięciem DC 12V oraz mocą nie mniejsza niż 2,5A.

7. Czy elektrozaczep wymaga dodatkowego zasilania?

Nie, ponieważ dodatkowo zasilamy kasetę zewnętrzną (zasilanie rygla jest realizowane z kasety zewnętrznej).

8. Jaki elektrozaczep powinien zostać zastosowany do tego zestawu wideodomofonu?

Zestaw prawidłowo działa z elektrozaczepem niskoprądowym, symetryczny, uniwersalny, bez pamięci. Np. RE-31G2, RE-32G2
