57 шаговый двигатель с полным замкнутым контуром 3,6 Нм

57 silnik krokowy z pełną pętlą zamkniętą 3,6 NM

Cechy:

HBS57 wykorzystuje najnowszą technologię dedykowanego sterowania silnikiem DSP i sterowania wektorowego w zamkniętej pętli, aby całkowicie przezwyciężyć problem przekroczenia kroku silnika krokowego w pętli otwartej. zużycie. Gdy silnik jest stale przeciążony, sterownik wyśle na czas sygnał alarmowy, który ma taką samą niezawodność jak system silnika krokowego AC. HBS57 jest wyposażony w silniki krokowe z zamkniętą pętlą serii 42 i 57, co jest wygodne dla modernizacji tradycyjnych systemów krokowych. Koszt to tylko 50% systemu silnika krokowego AC.

Specyfikacja:

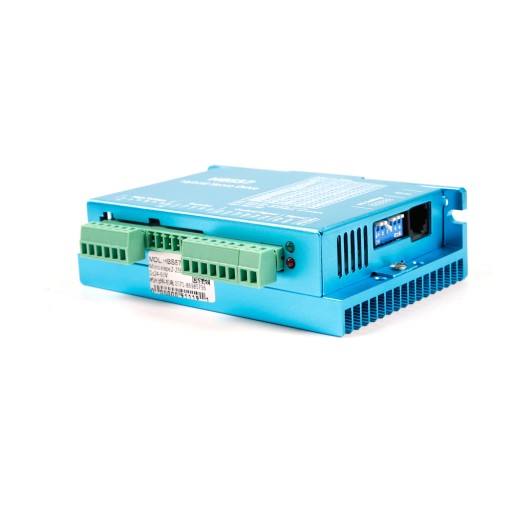

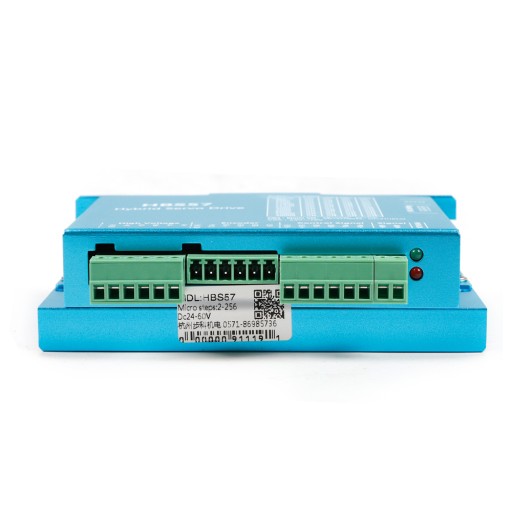

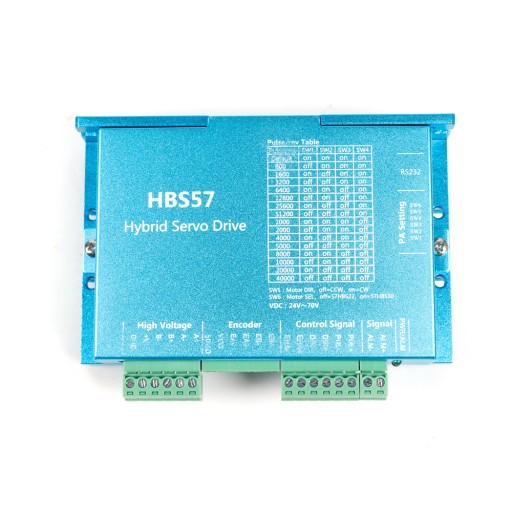

Model sterownika: HBS57

• Napięcie: DC24-60V
• Prąd fazowy: 5A/Pha (prąd szczytowy)
• Podział: 2-256 podział Maksymalnie 51200 kroków / okrążenie
• Procesor: 32-bitowy cyfrowy DSP
• Napięcie impulsu: kompatybilny z sygnałem 5 V-24 V
• Częstotliwość odpowiedzi: do 200 KHz
• Tryb impulsowy: pojedynczy impuls (domyślnie) podwójny impuls (regulowany programowo)

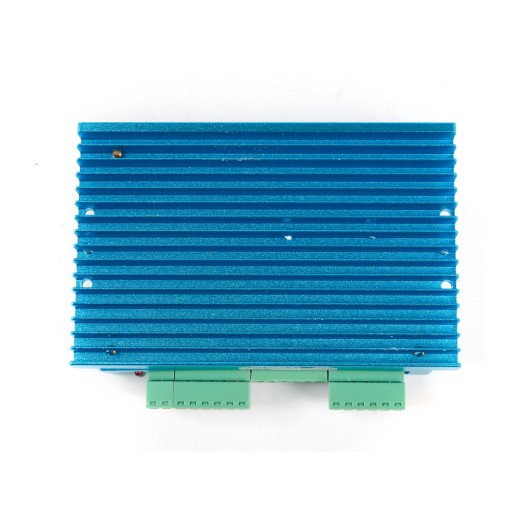

• Metoda chłodzenia: naturalne chłodzenie

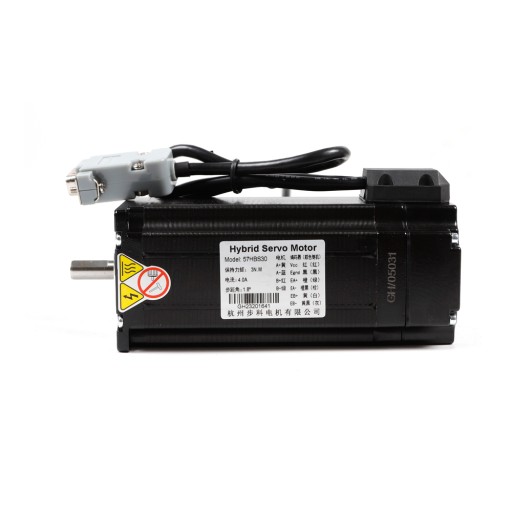

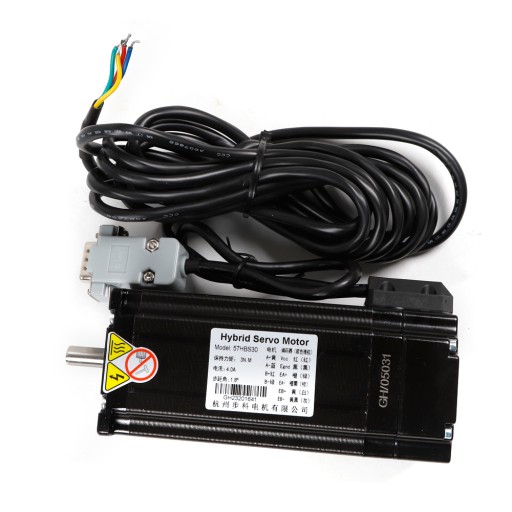

Model silnika: 57HBS30

• Prąd fazowy: 4.0A/Pha
• Moment obrotowy: 3,6 Nm
• Średnica wału: 8mm
• Długość wału: 21mm
• Kąt kroku;:1,8°
• Dokładność kąta kroku: ± 5%
• Temperatura powierzchni: 80 ℃ lub mniej (prąd znamionowy)
• Linia silnika: 3m

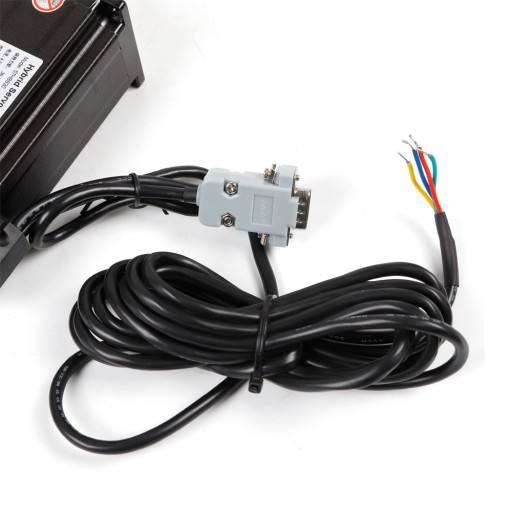

• Linia enkodera: 3m

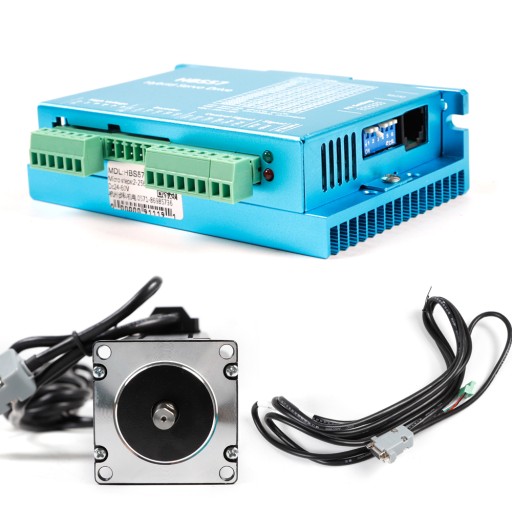

Włączać:

1x sterownik HBS57

1x silnik 57HBS30

Linia silnika 1x3 m

1x linia enkodera 3 m
