ПАЯЛЬНАЯ СТАНЦИЯ BGA IR-PRO-SC v6 HOT IR 4150W

XSB00022

PROFESJONALNA STACJA LUTOWNICZA TOUCHBGA IR-PRO-SC v6 3w1 4150W 2700W

MODEL 3w1 Z GÓRNĄ GRZAŁKĄ HOTAIR + IR + KWARC ORAZ PORTEM USB

Stacja lutownicza TOUCHBGA IR-PRO-SC v6 3in1 to profesjonalna stacja do demontażu i montażu układów BGA, SMD, uBGA, CBGA, CCGA, CSP, QFN, MLF, PGA zamontowanych z użyciem technologii ołowiowej i bezołowiowej.

Stacja służy do serwisowania płyt głównych komputerów, notebooków, konsol, telefonów komórkowych, nawigacji, modułów i sterowników samochodowych oraz wielu innych urządzeniach dzięki czemu na ona ugruntowaną pozycję we wszelkich serwisach elektronicznych lub GSM.

Stacja rzadko pracuje również w serwisach w duecie z innymi stacjami doskonale zapewniając ciągłość prac i pokrywając funkcjonalnością szerokie spektrum urządzeń trafiających do naprawy.

Najnowszy model stacji IR-PRO-SC v6 wyróżnia się następującymi cechami:

1. W standardzie 3 górne grzałki: CHX (kwarc) 300W, IR 450W, HR (hotair) 1000W
2. W komplecie 3 wybrane dysze hotair
3. Duży, mocny dolny podgrzewacz - 2400W, 265x240mm !!!
4. Odłączalne zewnętrze grzałki dolnego podgrzewacza - 2x600W lub 4x600W
5. Zmodyfikowane dolne pole grzewcze pozwalające osiągnąć temperaturę 160C pod PCB przy ustawionych 200C - skuteczne grzanie dołem ważne w przypadku konsol
6. Duży stabilny uchwyt do PCB/PBA - max. 355x365mm !!!
7. W standardzie 4 uchwyty do niestandardowych laminatów + dwie poprzeczne środkowe podpórki z imbusami
8. Poprzeczne chłodzenie PCB/PBA oraz górnej grzałki - sterowalne
9. Wbudowany ssak podciśnieniowy
10. Wbudowany port USB do komunikacji z PC
11. Niezawodna i sprawdzona przez wiele serwisów konstrukcja.

Stacja BGA IR-PRO-SC v6 ma szerokie spektrum zastosowania. W przypadku podłączenia górnej grzałki HR 1000W mamy sprzęt gotowy do pracy przy elektronice samochodowej lub przy delikatnych i mniejszych układach BGA. Po podłączeniu grzałki IR 450W 8x8cm wykorzystując mocny dół 2400W mamy stację gotową na duże układy konsolowe. Dodatkowa grzałka kwarcowa CHX zapewnia dynamiczny przyrost i spadek temperatury w funkcji czasu.

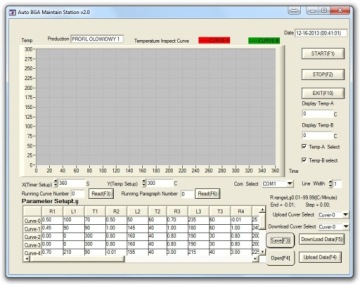

Dodatkowo stacja została wyposażona w port USB stąd też nie ma konieczności używania przejściówek RS232-USB. Obsługa z poziomu PC umożliwia precyzyjną kontrolę profili grzania za pomocą wizualizacji graficznej na wykresie temperatury zadanej i osiągniętej. Z poziomu oprogramowania można również włączyć i wyłączyć stację jak i załadować lub odczytać z pamięci programatora dany przetestowany profil. Odpowiednie oprogramowanie jest w zestawie na CD.

TOUCHBGA IR-PRO-SC v6 umożliwia niezależne podgrzewanie lutowanego elementu z góry oraz z dołu z możliwością wcześniejszego zaprogramowania obu temperatur. Możemy np. "stawiać" kulki BGA na układzie przy włączonej tylko górnej grzałce.

Temperatury dolnej i górnej grzałki odczytywane są na wyświetlaczach w czasie rzeczywistym.

Górny element grzejny może mieć zaprogramowanych do 10 profili po 8 kroków na każdym z nich.

Każdy z kroków (bloków ustawień) składa się z następujących parametrów:

• r - szybkość przyrostu temperatury w czasie,
• L - zadanej temperatury,
• d - czasu utrzymania temperatury w danym kroku.

Dolny podgrzewacz może mieć zaprogramowaną wcześniej temperaturę którą utrzymuje automatycznie po jej osiągnięciu.

Realnie osiągnięte temperatury podawane są dzięki czujnikom na podgrzewaczu (dół) i dodatkowej dokładnej i szybkiej termoparze (góra) podłączanej do złącza na przednim panelu stacji. W przypadku podłączenia grzałki typu hotair posiada ona swoją wbudowaną termoparę a podłączony czujnik temperatury z przodu obudowy stacji jest odłączany automatycznie.

Podsumowując grzałki dolna i górna sterowane są niezależnie a koniec procesu lutowania/rozlutowania sygnalizowane jest odpowiednim sygnałem dźwiękowym.

Górny element grzejny posiada możliwość regulacji we wszystkich płaszczyznach: pion, poziom, przód/tył.

Dodatkowo stacja wyposażona jest w regulowane podświetlenie LED o wystarczającej mocy aby doświetlić obszar pracy.

Montaż płyt PCB/PBA odbywa się za pomocą szyn montażowych ze żłobieniem typu "V" co zapewnia szybkie i stabilne mocowanie płyt oraz duży zakres regulacji.

W komplecie 3 dysze hotair GRATIS !!!

Dane techniczne:

• Moc całkowita wszystkich elementów grzejnych: 4150W
• Moc grzewcza całkowita dla podłączonej górnej grzałki CHX: 2700W
• Moc grzewcza całkowita dla podłączonej górnej grzałki IR: 2850W
• Moc grzewcza całkowita dla podłączonej górnej grzałki HOTAIR: 3400W
• Grzałka górna CHX: 300W
• Grzałka górna IR: 450W
• Grzałka górna HOTAIR: 1000W
• Grzałka dolna: 2400W (4x600W)
• Max. wymiar układu BGA: 80x80mm
• Max. wymiar PCB: 355x365mm

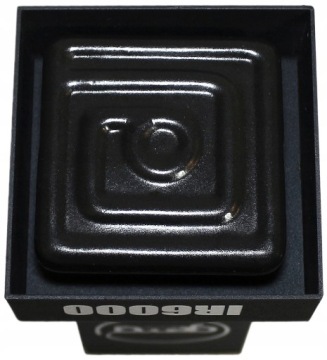

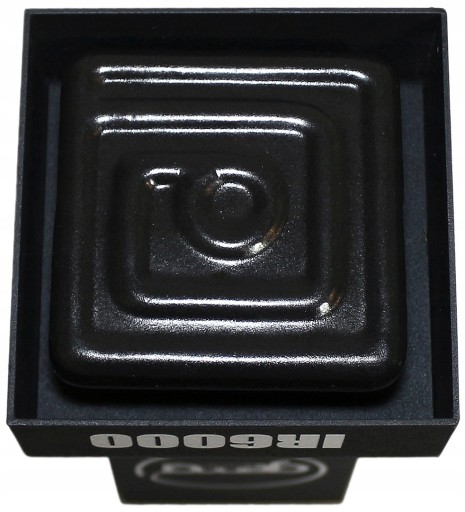

• Wymiar promiennika górnego IR: 80x80mm
• Rozmiar dyszy HOTAIR: do wyboru
• Wymiar grzałki dolnej: 4szt 60x235mm
• Wymiar dolnego obszaru grzewczego: 265x240mm
• Kontrola górnej grzałki: sterownik PLC, dokładność 0.5% z alarmem (10 profili lutowniczych)
• Kontrola dolnej grzałki: precyzyjny sterownik, dokładność 0,5% bez alarmu
• Wentylowany podgrzewacz górny: automatycznie
• Wentylowany podgrzewacz dolny-poprzeczny: włącznik
• Komunikacja z PC: port USB (kabel w zestawie)
• Wymiary urządzenia (szer/głęb./wys.): 480x460x460mm
• Zasilanie: 220V/230V 50/60Hz
• Waga netto: 18kg

W skład zestawu wchodzą:

1. Stacja IR-PRO-SC v6
2. Dwie poprzeczne podpórki PCB z imbusami + cztery uchwyty do niestandardowych płyt
3. Górna grzałka CHX + IR + HOTAIR
4. Wybrane dysze HOTAIR - 3szt (standardowo 32x32mm, 42x42mm, 46x46mm)
5. Termopara typu K
6. Przewód do komunikacji z PC (USB)
7. Płyta z oprogramowaniem do sterowania stacją z PC
8. Instrukcja angielska, szczegółowe instrukcje do programatorów ALTEC PC410, REX C-100
9. Instrukcja polska i angielska + instrukcja programowania profili oraz przykładowe profile (proces ołowiowy, bezołowiowy, XBOX/PS3, reflow, "stawianie" świeżych kulek BGA) dla grzałek HR i IR
10. Przygotowane na CD profile grzania gotowe do załadowania do stacji z wykorzystaniem dołączonego oprogramowania.

Przy o d b i o r z e  o s o b i s t y m szkolenie z obsługi stacji i procesu wymiany/naprawy układów BGA/SMD GRATIS.
