Zestaw zawiera:

• Zamek szyfrowy ZS42
• 10 szt. pastylek RFID 125 kHz
• elektrozaczep S12U BIRA (nr 2504)
• zasilacz hermetyczny PSC12010 PULSAR (nr 441)
• złączka zasilająca (nr 1508)
• warystor 12V (nr 3292)

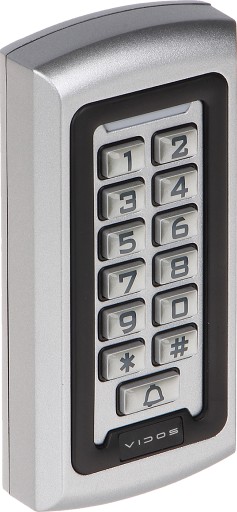

Opis ZS42

Jednostrefowy zamek szyfrowy z wbudowanym czytnikiem RFiD 125 kHz.

Sterowanie elektozaczepem przy użyciu karty, breloka, naklejki RFiD lub za pomocą  kodu czterocyfrowego.

Ten model umożliwia zaprogramowanie maksymalnie 2000 kart i kodów użytkowników.

Istnieje możliwość podłączenia dodatkowego przycisku wyjściowego.

Podświetlana klawiatura z diodą trybu pracy.

Zamek ten posiada czujnik antysabotażowy i czujnik otwarcia drzwi.

ZS42 jest przystosowany do pracy w systemie WIEGAND 26 a w związku z tym doskonale nadaje się do wykorzystania jako manipulator w zintegrowanym systemie kontroli dostępu.

Specyfikacja techniczna

• Hermetyczna, wandaloodporma obudowa ze stopu aluminiowego
• Wbudowany czytnik kart zbliżeniowych
• Standard pracy czytnika – UNIQUE 125kHZ
• Obsługa 1 strefy
• Pojemność pamięci: 2000 kart / kodów użytkowników
• Ustawiany czas otwarcia rygla 1 – 99sek.
• Funkcja dzwonka
• Obsługuje rygle rewersyjne i zwory elektromagnetyczne ( przekaźnik NO/NC )
• Możliwość podłączenia dodatkowego przycisku zwalniania rygla
• Funkcja czujnika otwartych drzwi (wymaga zainstalowania czujki kontaktowej)
• Wbudowany wewnętrzny system alarmowy chroniący przed nieautoryzowanym użyciem
• Wbudowany optyczny czujnik antysabotażowy
• Podświetlana klawiatura
• Zasilanie : 12V DC
• Pobór mocy w trybie pracy : 60mA
• Pobór mocy w trybie czuwania : 25mA
• Zakres temperatur pracy: -20 st.C / +50st.C
• Maksymalne obciążenie styku przekaźnika NO/NC 1A/12V (1 wyjście przekaźnikowe)
• Zasięg czytnika RFID : ok. 5cm (zależnie od użytego transpondera)
• Klasa szczelności: IP65
• Wymiary: 58x123x22mm

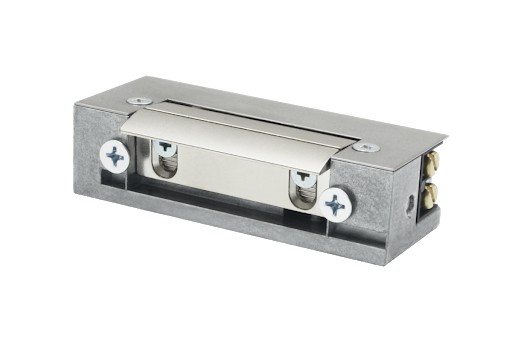

Elektrozaczep S12U to najpopularniejszy rodzaj elektrozaczepu na rynku. Może być zasilany zarówno prądem zmiennym jak i stałym.

Posiada symetryczną obudowę, regulowany zaczep w zakresie 4 mm. Może być stosowany  w drzwiach drewnianych, stalowych, aluminiowych oraz PVC w budynkach prywatnych i publicznych, wykorzystywany  w systemach kontroli dostępu w biurach, obiektach komercyjnych, przemysłowych, jak również w budynkach wielomieszkaniowych.

Budowa symetryczna – odległość do końca obudowy po obu stronach zaczepu jest równy,co ułatwia montaż ze względu na mniejszy rozmiar niż w wersji asymetrycznej. Dodatkowym atutem jest otworowanie na tej samej wysokości w ościeżnicy bez względu na kierunek drzwi.

Najważniejsze cechy elektrozaczepu S12U:

• typ pracy NC (normalnie zamknięty)
• napięcie zasilania 10-14V AC/DC
• oporność 21 Ohm
• pobór prądu AC 410 mA
• pobór prądu DC 570 mA
• symetryczna budowa

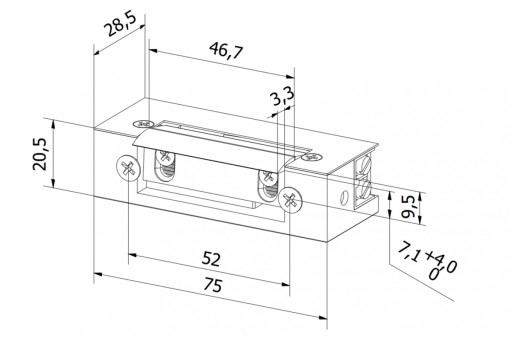

• wymiary: szerokość 20,5mm, wysokość 75mm, głębokość 28,5mm,
• wytrzymałość mechaniczna – nacisk 3500N (350kg)
• wytrzymałość mechaniczna – cykle otwierania 200 000
• do drzwi lewych i prawych regulowany zaczep w zakresie 4mm

Zasilacz dopuszkowy (do puszek fi60) hermetyczny Pulsar PSC12010 + wtyk zasilający

- wyjście zasilania 1A/12VDC

- uniwersalny zakres napięcia

- wysoka sprawność 78%

- V klasa energetyczna

Zasilacz przeznaczony jest do zasilania z sieci 230V AC instalacji wymagających napięcia 12V DC. Zasilacz może być montowany w puszkach instalacyjnych natynkowych i podtynkowych lub przykręcany wkrętami fi 3mm. Zasilacz jest wyposażony w zabezpieczenie przeciwzwarciowe przeciążeniowe i przepięciowe.

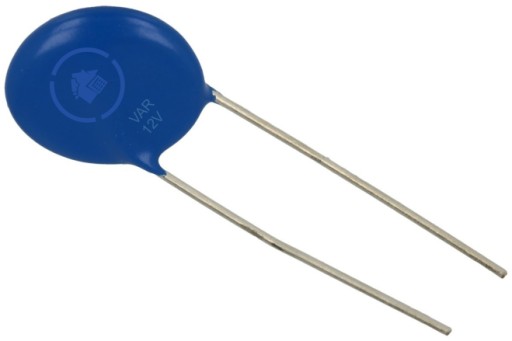

Warystor chroni elektrozaczep i system kontroli dostępu przed szkodami wywołanymi przepięciami elektrycznymi. Jego podstawową funkcją jest redukcja tzw. pików elektrycznych, które negatywnie wpływają na urządzenia elektroniczne w systemach kontroli dostępu. Skoki napięcia występują podczas ściągania zasilania z cewki (elektrozaczep zawiera cewkę). Warystor eliminuje skoki powyżej 18V w przypadku zasilania napięciem stałym, i powyżej 14V w przypadku zasilania napięciem zmiennym.

Zalecany jest zarówno w przypadku zaawansowanych systemów kontroli dostępu, jak i w przypadku najprostszych rozwiązań, takich jak autonomiczne zamki szyfrowe, domofony, wideodomofony, itp.

Proste podłączenie i niewielki koszt sprawiają że ten niewielki element cieszy się dużym zainteresowaniem zarówno ze strony profesjonalnych instalatorów, jak i amatorów - majsterkowiczów. Zyski z jego zastosowania mogą być nieporównywalnie większe od kosztów jego zakupu.

Specyfikacja

• Typ warystora: metalowo-tlenkowy
• Napięcie warystora: 22V
• Prąd warystora maks. 8/20µs: 100A
• Raster wyprowadzeń: 5mm
• Wymiary korpusu maks.: Ø7mm
• Energia 2 ms: 400mJ
• Wymiary wyprowadzeń: Ø0,6x25mm
• Temperatura pracy: -40...105°C
• Napięcie pracy maks.: 14V AC, 18V DC

Montaż polega na podłączeniu go równolegle do zacisków elektrozaczepu. Poniżej rysunki obrazujące podłączenie warystora do elektrozaczepu.
