Реле времени ПКУ-507

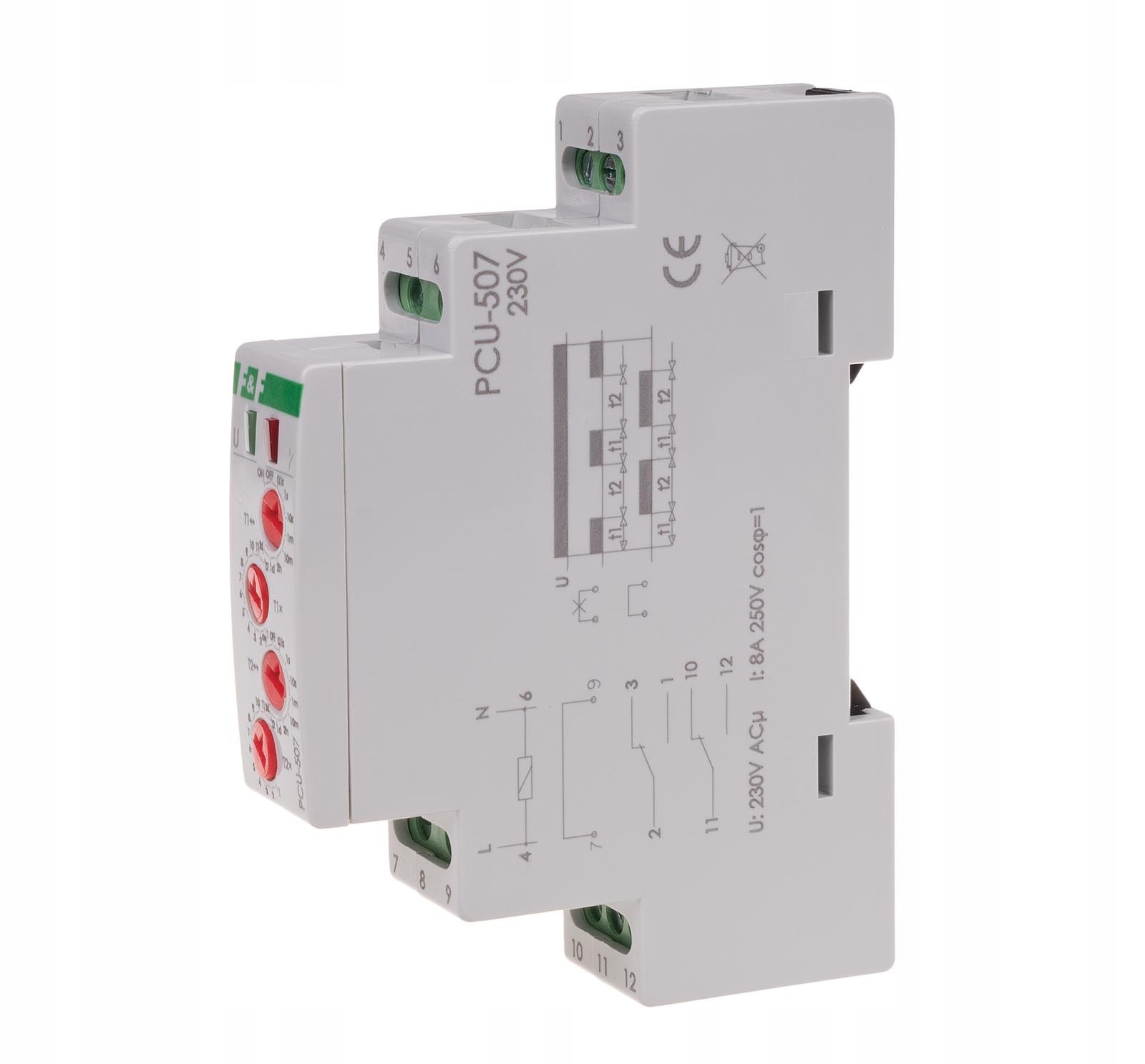

Przekaźnik czasowy PCU-507

Indeks: PCU-507

Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).

Funkcje:

OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE

Do czasu załączenia przekaźnika styki pozostają w pozycji 2-3 i 11-10. Po podaniu napięcia zasilającego styki zostają przełączony w pozycję 2-1 i 11-12 na czas t1. Po odmierzeniu czasu t1 styki powracają do pozycji 2-3 i 11-10 na czas t2. Sekwencja tych przełączeń realizowana jest cyklicznie.

OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE

Po podaniu napięcia zasilającego styki pozostają w pozycji 2-3 i 11-10 przez czas t1. Po odmierzeniu czasu t1 następuje przełączenie styków w pozycję 2-1 i 11-12 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 2-3 i 11-10. Sekwencja tych przełączeń realizowana jest cyklicznie.

Zakresy czasowe:

0,1s: 0,1÷1,2 s

1s: 1÷12 sek.

10s: 10÷120 s

1m: 1÷12 min.

10m: 10÷120 min.

2h: 2÷24 godz.

1d: 1÷12 dni (24÷288 godz.)

2d: 2÷24 dni (48÷576 godz.)

ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-12 oraz 2-1.

OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-10 oraz 2-3.

Dane techniczne:

Napięcie zasilania 230 V AC

Tryb pracy praca cykliczna

Element wykonawczy przekaźnik

Maksymalny prąd obciążenia 2 × 8 A

Konfiguracja styków 2 × NO/NC

Separacja styku TAK

Opóźnienie zadziałania 50 ms

Sygnalizacja stanu styku LED czerwona

Czas działania - regulowany 0,1 s ÷ 576 godz.

Sygnalizacja zasilania LED zielona

Czas przerwy - regulowany 0,1s ÷ 576 godz.

Przyłącze zaciski śrubowe 2,5 mm²

Moment dokręcający 0,4 Nm

Pobór mocy 0,8 W

Temperatura pracy -25 ÷ 50 °C

Wymiary 1 moduł (18 mm)

Montaż na szynie 35 mm

Stopień ochrony IP20

Dodatkowe informacje:

• MAKSYMALNY PRĄD OBCIĄŻENIA: 2x8A
• POBÓR MOCY: 0,8W
• TEMPERATURA PRACY: -25÷50°C
• STOPIEŃ OCHRONY: IP20
