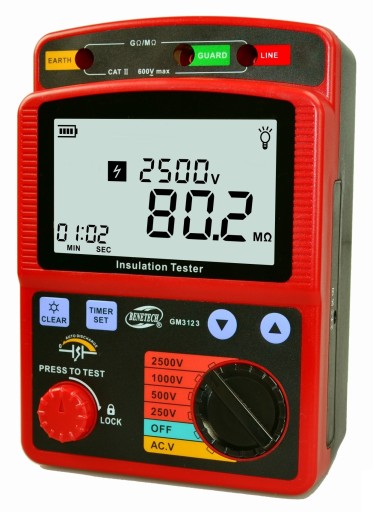

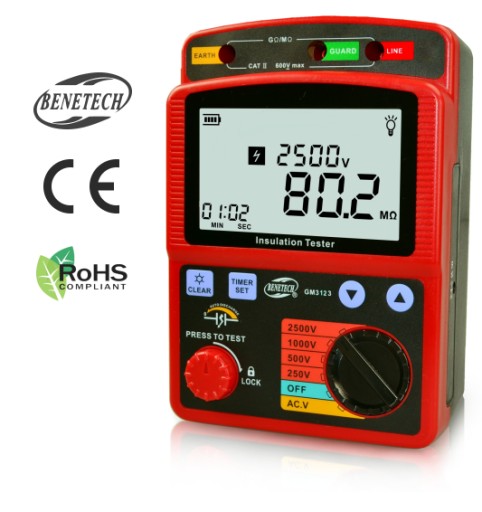

ВЫСОКОВОЛЬТНЫЙ ТЕСТЕР ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ макс. 2500 В 99,9 гига Ом

MIERNIK IZOLACJI WYSOKICH NAPIĘĆ

Tester wytrzymałości izolacji, przeznaczony do wykonywania prób wysokim napięciem.

Badanie wykonuje się między elementami obwodów elektrycznych, a elementami izolacyjnymi takimi jak np: izolacje przewodów, osłony lub korpusy urządzeń, elektronarzędzi, obudowy, skrzynki rozdzielcze itp.

Celem jest wyeliminowanie urządzeń i elementów newralgicznych, które bezpośrednio lub w trakcie eksploatacji po czasie mogą spowodować osłabienie izolacji i porażenie prądem elektrycznym.

• Funkcja automatycznego wyładowania, aby zapewnić bezpieczną pracę.
• Podświetlenie ekranu LCD.
• Cyfrowy wyświetlacz odczytu.
• Symbole ostrzegawcze z dźwiękiem w czasie rzeczywistym.
• Auto wyłączanie (po 10 minutach bez wykonywania żadnej operacji).
• Funkcja pomiaru czasowego.
• Wskaźnik niskiego poziomu baterii.
• Kompatybilny dla adaptera 12V DC (12V/1A).

PARAMETRY TECHNICZNE:

TESTER IZOLACJI OBWODÓW:

⚡ Zakres pomiarów:

• 250V - 0.0~99.9MΩ / 100~499MΩ
• 500V - 0.0~99.9MΩ / 100~999MΩ
• 1000V - 0.0~99.9MΩ  / 100~999MΩ / 1.00~1.99GΩ
• 2500V - 0.0~99.9MΩ / 100~999MΩ / 1.00~9.99GΩ / 10.0~99.9GΩ

⚡ Napięcie otwartego obwodu:

• 250V - DC 250V / +30%, -0%
• 500V - DC 500V / +30%, -0%
• 1000V - DC 1000V / +20%, -0%
• 2500V - DC 2500V / +20%, -0%

⚡ Prąd znamionowy:

• 250V - 0.5MΩ ładujący / 0.5mA~0.55mA
• 500V - 0.5MΩ ładujący / 1mA~1.2mA
• 1000V - 2.5MΩ ładujący / 1mA~1.2mA
• 2500V - 2.5MΩ ładujący / 1mA~1.2mA

⚡ Prąd zwarcia:

• około 1.3mA

⚡ Dokładność:

• ±5% rdg ±3%dgt

TESTER NAPIĘCIA:

30 - 600V (Rozdzielczość 1V)

⚡ Skala pomiaru:

• DV - ±30 - ± 600V
• AV - ±30 - 600V (50/60Hz)

⚡ Rozdzielczość:

• DV - 1V
• AV - 1V

⚡ Dokładność:

• DV - ±5% rdg ±3%dgt
• AV - ±5% rdg ±3%dgt

POZOSTAŁE PARAMETRY URZĄDZENIA:

• Wyświetlacz: Maksymalnie do 999 znaków (powyżej np. 1000 wskazuje jako 1T).
• Wskaźniki przeładowania: Wskaźniki przeciążenia: OL pojawia się po przeciążeniu zakresu izolacji, LO zaś po przekroczeniu zakresu napięcia.
• Auto - zakres: Przesunięcie zakresu do górnego zakresu: 1000 Przesunięcie zakresu do dolnego zakresu: 95 (Tylko w zakresie rezystancji izolacji).
• Częstotliwość próbkowania: 0.5~ 10 razy/sec.
• Maksymalna wysokość: Mniej niż 2000m (do użytku wewnątrz budynków).
• Warunki użytkowania: Temperatura 0~40C, wilgotność <= 85%.
• Warunki przechowywania: Temperatura -20~ 60C, wilgotność <= 90%.
• Ochrona przed przeciążeniem: Rezystancja izolacji: AC 1200V/ 10 s. Napięcie : AC 720V/ 10 s.
• Opór napięcia: AC8320 (50/60Hz) / 5 sekund (pomiędzy obwodem elektrycznym a obudową).
• Rezystancja izolacji: 1000 m lub więcej / DC 1000V (pomiędzy obwodem elektrycznym, a obudową).
• Zasilanie: DC12V (8 x bateria 1.5V LR14).
• Czas pracy na baterii: około 15 godzin.
• Wymiary: 153 x 96 x 220 mm.
• Waga: 1032 g (bez baterii i przewodów testowych).

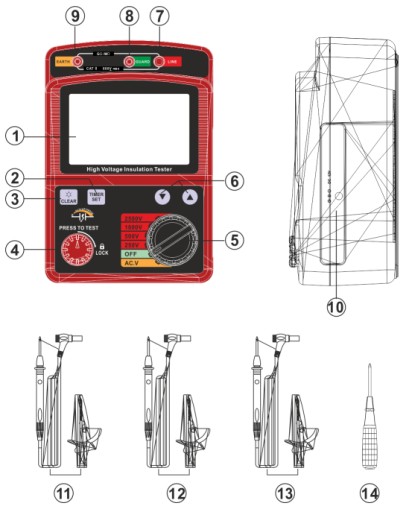

OPIS ELEMENTÓW URZĄDZENIA I AKCESORIÓW:

1. Wyświetlacz LCD.
2. Przycisk regulatora czasowego.
3. Przycisk podświetlania.
4. Przycisk testu.
5. Przyciski ustawiania czasu.
6. Przełącznik funkcji.
7. Gniazdo czerwonego przewodu testowego wysokich napięć.
8. Gniazdo zielonego przewodu ochronnego.
9. Gniazdo czarnego przewodu testowego.
10. Wejście interfejsu DC (12V/1A)
11. Czarny przewód testowy wraz z zaciskiem krokodylkowym.
12. Zielony przewód ochronny wraz z zaciskiem krokodylkowym.
13. Czerwony wysokonapięciowy przewód testowy wraz z zaciskiem krokodylkowym.
14. Śrubokręt.

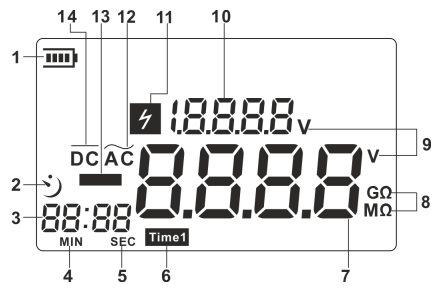

OPIS ELEMENTÓW WYŚWIETLACZA:

1. Symbol baterii.
2. Symbol odliczania czasu.
3. Licznik czasu.
4. Minuta.
5. Sekunda.
6. Czasomierz 1
7. Odczyt napięcia/ oporu izolacji.
8. Jednostka oporu.
9. Jednostka napięcia
10. Sekcja odczytu napięcia.
11. Ostrzeżenie wysokiego napięcia.
12. Prąd zmienny.
13. Symbol minus.
14. Prąd stały.

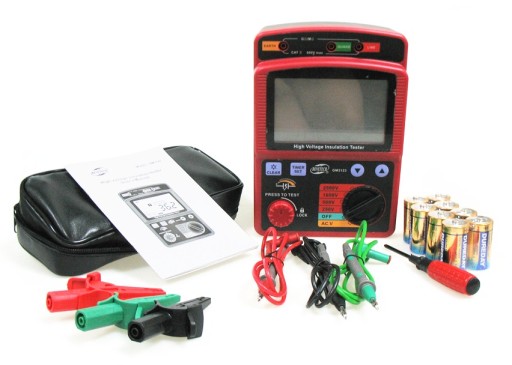

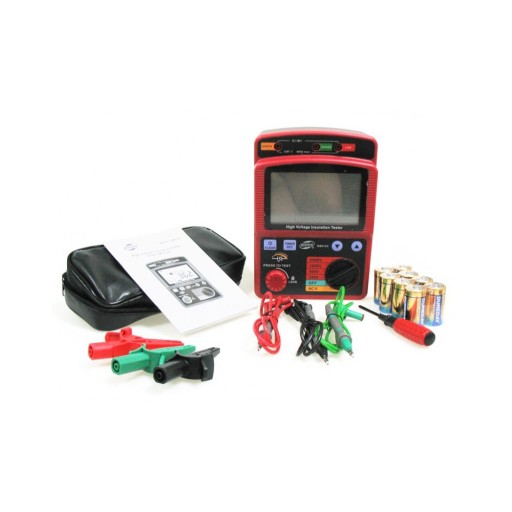

ZDJĘCIA I ZAWARTOŚĆ ZESTAWU

• 1 x Czerwony przewód testowy
• 3 x Zacisk krokodylkowy
• 1 x Śrubokręt
• 1 x Instrukcja obsługi w języku polskim

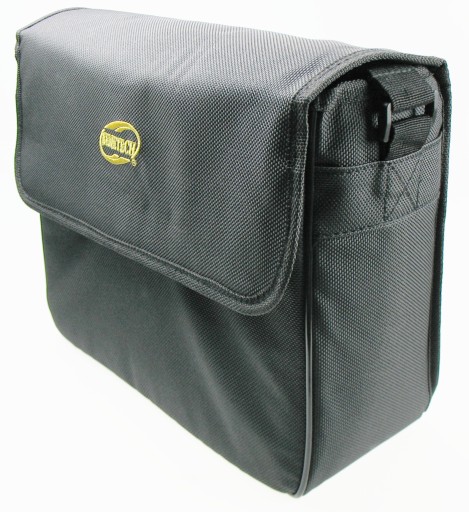

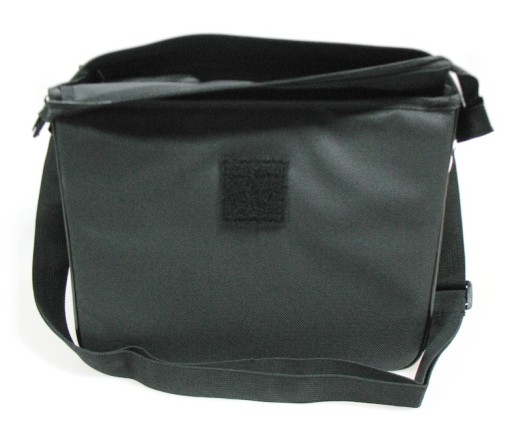

• 1 x Troba (pokrowiec)
• 1 x Wysokonapięciowy tester izolacji
• 1 x Zielony przewód testowy
• 1 x Czarny przewód testowy
• 8 x Bateria alkaiczna 1.5V LR14

Jesteśmy bezpośrednim i autoryzowanym dystrybutorem marki BENETECH oraz WINTACT w Polsce.

Na życzenie klienta dołączamy raport kalibracji od producenta tłumaczony na język angielski. Dokument otrzymujemy w formie elektronicznej kilka dni później. Chcąc uniknąć opóźnienia w realizacji zamówienia, świadectwo dosyłamy w terminie około 7 dni roboczych na maila podanego w zamówieniu lub przypisanego do konta.

Świadectwo wzorcowania jest bezpłatnym, opcjonalnym dokumentem, a zatem nie jest przedmiotem sprzedaży w tej ofercie.
