Линейный водоотвод с чугунной решеткой C 250, высота 98

ODPŁYW LINIOWY Z KRATĄ ŻELIWNĄ C 250

O WYSOKOŚCI 98 MM I DŁUGOŚCI 1 METRA

Odpływ liniowy odprowadzający wodę o wysokości całkowitej 98 mm, został wykonany z tworzywa o klasie wytrzymałości kratki C 250 (do 25 tony).

Odpływ z tej aukcji sprawdzi się w ciągach komunikacyjnych dla ruchu pieszego, rowerowego oraz samochodowego takich jak np. obszarach przy krawężnikowych ulic, chodnikach, poboczy, ruchu lekkich samochodów ciężarowych, dostawczych. Również przeznaczony do terenów zielonych np. parkach, skwerach, obszarach przydomowych.

Dlaczego Odwodnienie Liniowe jest ważne?

To wszechstronne rozwiązanie odwadniające można zainstalować w wielu miejscach, które są podatne na gromadzenie się wody. Dzięki odpływowi można w skuteczny sposób odprowadzić wodę i zapobiec zalaniu oraz zniszczeniu wrażliwych na wilgoć miejsc i urządzeń.

Gdzie można je zamontować?

Odwodnienie jest przeznaczone do montażu w:

• Podjazdy
• Pokłady basenowe
• Chodniki
• Korty tenisowe
• Pola golfowe
• Parkingi
• Krawężniki na ulicy
• Miejsca ruchu samochodów.
• Inne

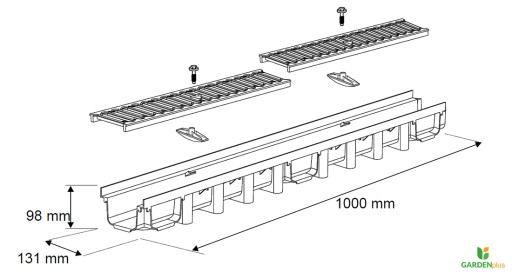

Dane techniczne:

• Wysokość: 98 mm
• Długość: 1000 mm
• Szerokość: 131 mm
• Materiał kanał: (PP) Polypropylen
• Materiał krata: Żeliwo
• Wzór kraty: Cross
• Kolor kanał: Czarny
• Kolor kraty: Czarny
• Klasa obciążenia: C250 (25 tony)

Mocowanie krat

Kratę wykonaną z żeliwa mocuje się do kanału za pomocą zestawu mocującego składającego się ze śruby oraz specjalnego zaczepu.

Zestaw mocujący jest dołączany do odwodnienia.

Modyfikacja odwodnienia

Kanały łączą się z sobą za pomocą zaczepów, które znajdują się na ich końcach.

Kanał posiada zaczepy co 20 cm (A), umożliwia to bezproblemowe jego  skracanie.

Istnieje możliwość wycięcia w dnie kanału odpływu na rurę (B) o średnicy 110 mm.

Po bokach kanału znajdują się przyłącza, które umożliwiają podłączenia kolejnych kanałów (C).

Zakończenie kanału

Zakończenie kanału polega na zamontowaniu zaślepki na końcu odwodnienia, która jest dostępna na innej naszej aukcji.

Zaślepka posiada możliwość wycięcia otworu w wcześniej przygotowanym miejscu, na rurę o średnicy 110 mm i 50 mm.

Schemat montażu odwodnienia liniowego

1. Nawierzchnia
2. Warstwa nośna
3. Beton
4. Utwardzona warstwa nośna
5. minimum 200mm
6. minimum 150mm
