Релейный модуль AWZ520 MP5 Реле Pulsar

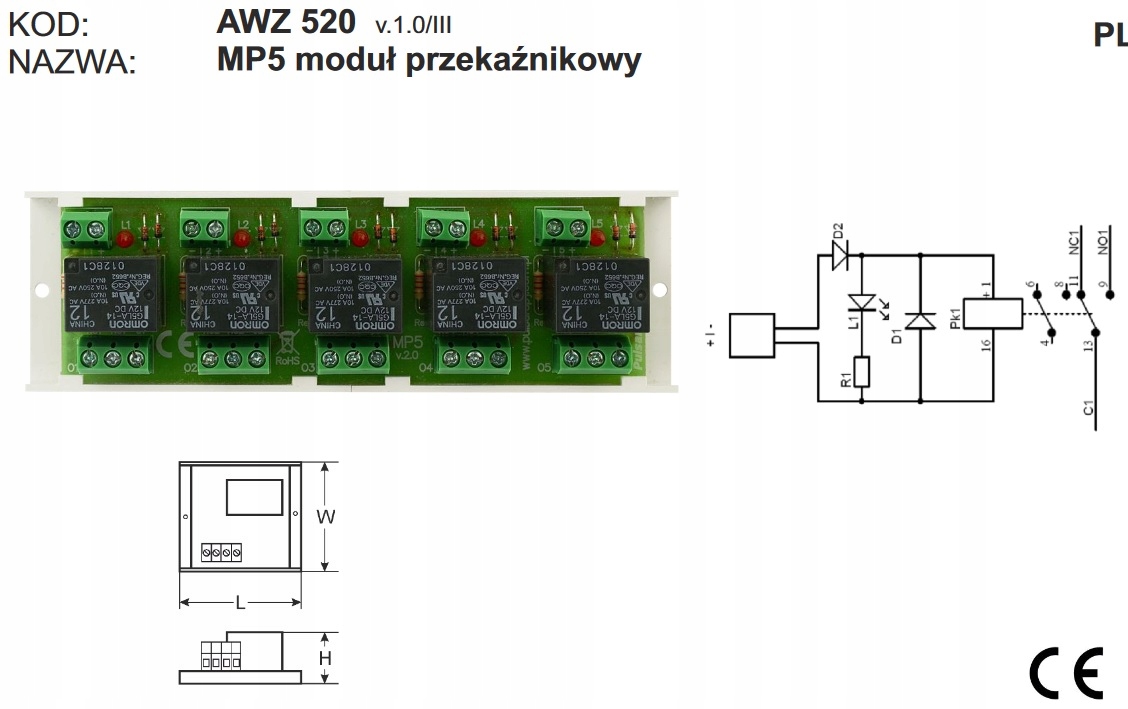

Moduł przekaźnikowy Pulsar MP5 AWZ520

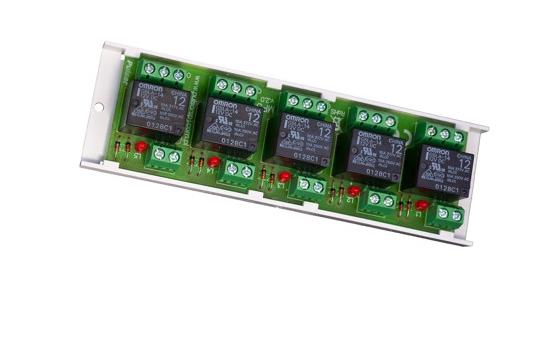

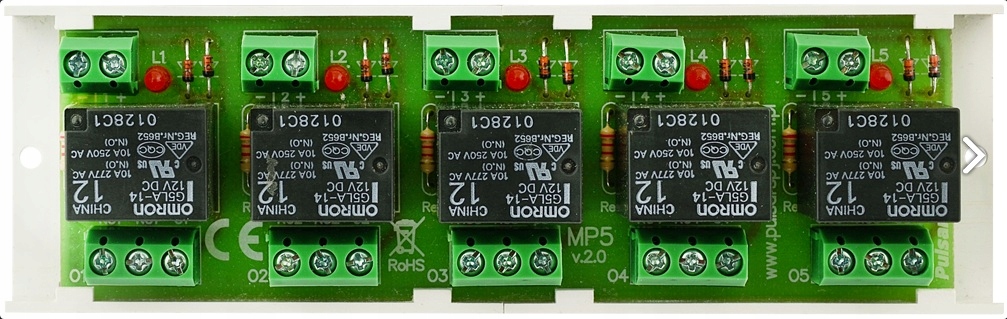

Moduł przekaźnikowy Pulsar MP5 (AWZ520) ma zastosowanie

w instalacjach niskonapięciowych. Może służyć między innymi

do sterowania, sygnalizowania stanów np. w systemach alarmowych,kontroli dostępu.

Dzięki niemu można sterować urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych. Zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu.

• Zasilanie: 10÷14VDC
• Wymiary: 140 x 25 x 43 [+/-2 mm]
• Prąd przełączalny: 2A@30VDC; 2A50VAC
• Przekaźniki: 5 x C/NC/NO
• Sygnalizacja: sygnalizacja optyczna LED

Dane techniczne

- Obudowa brak, konstrukcja typu “open-frame”, IP00

- Wymiary W=140, L=43, H=25 [mm, +/-2]

- Waga netto/brutto 0,09 / 0,12 [kg]

- Montaż taśma montażowa lub wkręt montażowy x 2

- Napięcie zasilania cewki 10÷14V DC (-/+5%),

- Prąd sterowania cewki 37mA@12VDC

- Rezystancja cewki 400 W (-/+10%)

- Moc cewki 450mW

- Ilość przekaźników 5

- Maksymalne napięcie łączeniowe 30Vdc /50Vac max.

- Maksymalny prąd łączeniowy 2A max.

- Maksymalna moc łączeniowa 60W/100VA

- Styki przekaźnika C/NC/NO

- Czas załączenia/wyłączenia 10ms/8ms (-5%/+5%)

- Zabezpieczenie przeciwzwarciowe (SCP, OCP) brak

- Zabezpieczenie przeciążeniowe (OLP) brak

- Zabezpieczenie nadnapięciowe (OVP) brak

- Zabezpieczenie przepięciowe brak

- Akustyczna sygnalizacja pracy brak

- Optyczna sygnalizacja pracy diody LED: stan zasilania cewki (x5)

- Warunki pracy II klasa środowiskowa, -10°C÷ 40°C

- Certyfikaty, deklaracje CE, RoHS

- Uwagi wyprowadzenia na złączach f 0,41÷1,63 (AWG 26-14)
