Токарный станок 410x1000 CORMAK fi 52 мм СЧИТЫВАНИЕ Цифровое 3 оси

TOKARKA UNIWERSALNA DO METALU CD 410 x 1000 F52 ODCZYT CYFROWY 3 OSIE

Przemysłowa tokarka do metalu CORMAK 410 x 1000 posiada solidną żeliwną konstrukcję łoża. Wyposażona jest w 16-biegową przekładnię z silnikiem indukcyjnym (dwuzakresowy) 2,2/3,3 kW - największy moment obrotowy. Zalecana do toczenia stali twardych, toczenia mechanicznego. Może być wykorzystywana do wielu zadań, takich jak toczenie powierzchni wewnętrznych i zewnętrznych, stożków, polerownie, gwintowanie metryczne, calowe, wiercenie i przeciąganie.

!!! Dostawa w cenie.

Główne zalety:

• Tokarka uniwersalna 410x1000 CORMAK może być wykorzystywana do wielu zadań, takich jak toczenie powierzchni wewnętrznych i zewnętrznych, stożków, polerownie, gwintowanie metryczne, calowe modułowe i DP, wiercenie i przeciąganie.
• Solidna żeliwna konstrukcja łoża zapewnia maksymalną redukcję wibracji. Dodatkowo łoże jest hartowane oraz precyzyjnie szlifowane.
• Odczyt cyfrowy działa w (3) trzech osiach ruchu: wzdłużnego, poprzecznego, sań górnych. Przetworzony sygnał elektroniczny z linijek optycznych wizualizuje uzyskane wartości z ruchów wzdłuż osi na ekranie cyfrowym.
• Tokarka wyposażona w wysokojakościowy, wzmocniony system łożysk wrzeciona.
• Optymalne wyniki pracy zapewnia duży przelot wrzeciona 52 mm.
• Hartowane i szlifowane koła zębate w przekładni wrzeciona.
• Odpowiednia szerokość łoża 250 mm zapewnia stabilne i precyzyjne warunki pracy.
• Wyposażona w śrubę pociągową oraz wałek pociągowy do toczenia gwintów, posuwu automatycznego wzdłużnego i poprzecznego.
• Łatwa regulacja prędkości obrotów wrzeciona oraz posuwu automatycznego z ergonomicznego panelu sterowania na przekładni.
• Możliwość obróbki dużego zakresu gwintów bez konieczności wymiany kół zmianowych w gitarze. Szeroka gama toczonych gwintów: metryczny (42) 0,2 - 14 mm/obr., calowy (42) 2 - 72 T.P.I., modułowy (18) 0,3 - 3,5 mm, gwint D.P. (21) 8 - 44 D.P. Toczenie gwintów prawych i lewych.
• Zegar do toczenia gwintów przeznaczony do dokładnego liczenia zwojów. Funkcja ma zaoszczędzić czas, by w kilku przejściach można było odkręcić nakrętkę śruby pociągowej, by ręcznie, szybko przywrócić suport do pierwotnej pozycji.
• Łoże posiada wymienny mostek do toczenia elementów o większym gabarycie, np.: tarczy. Ten model tokarki pozwala na obróbkę o maksymalnej średnicy 580 mm z wyjętym mostkiem.

Parametry techniczne

Uchwyt 3-szczękowy: 200 mm

Maksymalna średnica toczenia nad łożem: 410 mm

Średnica toczenia nad suportem: 255 mm

Średnica toczenia w wybraniu mostka: 580 mm

Długość toczenia w wybraniu mostka: 190 mm

Rozstaw kłów: 1000 mm

Wysokość kłów: 205 mm

Zakres przesuwu sań górnych: 145 (0,02) mm

Zakres przesuwu poprzecznego: 225 (0,02) mm

Zakres przesuwu wzdłużnego: 750 (0,2) mm

Szerokość łoża: 250 mm

Przelot wrzeciona: 52 mm

Końcówka wrzeciona: D1-6 CAMLOCK

Stożek wrzeciona: MK6

Wymiary imaka tokarskiego: 100 x 100 x 32 mm

Maksymalne wymiary narzędzia: 20 x 20 mm

Prędkości wrzeciona: 16 zakresów: 45 - 1800 obr./min

Zakres prędkości wrzeciona: 45,70,90,108,140,165, 215,255,330,385,510, 585,770,900,1170,1800 obr./min.

Gwint metryczny: (42) 0,2 - 14 mm/obr.

Gwint calowy: (42) 2 - 72 T.P.I.

Gwint modułowy: (18) 0,3 - 3,5 mm

Gwint D.P.: (21) 8 - 44 D.P.

Zakres posuwu wzdłużnego: (17) 0,05 - 1,7 mm/obr.

Zakres posuwu poprzecznego: (17) 0,025 - 0,85 mm/obr.

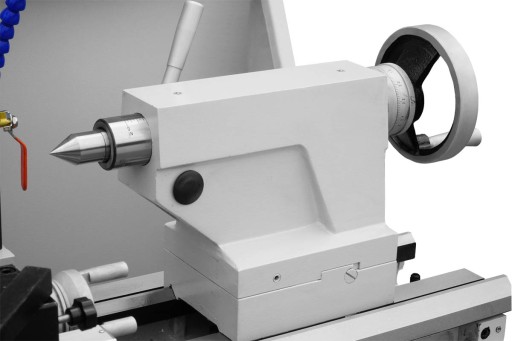

Średnica tulei konika: 50 mm

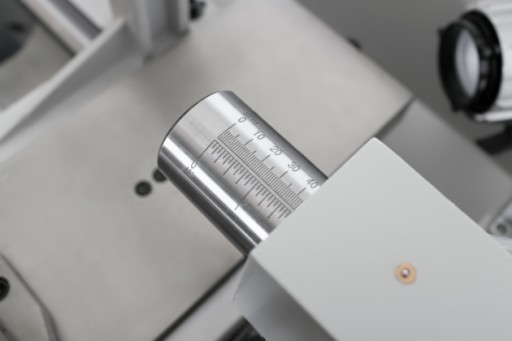

Wysuw tulei konika: 120 (0,02) mm

Stożek tulei konika: MK4

Moc silnika głównego: 2,2 / 3,3 kW

Moc pompki chłodziwa: 0,1 kW

Wymiary D/S/W: 2050 x 900 x 1650 mm

Waga (netto): 1600 kg

Wyposażenie standardowe:

• Odczyt cyfrowy 3-osi (optyczny liniał)
• Uchwyt tokarski 3-szczękowy 200 mm + szczęki lewe (kompl.)
• Uchwyt tokarski 4-szczękowy 250 mm
• Tarcza calowa 350 mm

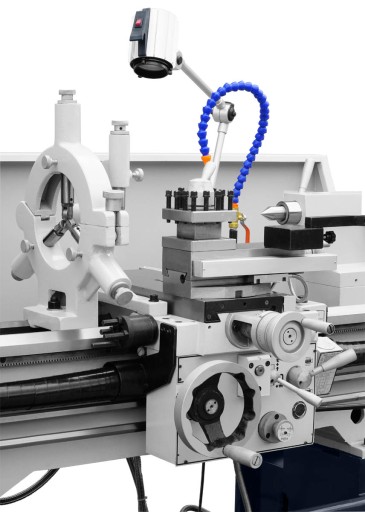

• Podtrzymka stała
• Podtrzymka ruchoma
• Kieł stały MK4
• Tuleja redukcyjna wrzeciona MK6/MK4
• Koła zmianowe – 1 kompl.
• Układ chłodzenia
• Oświetlenie robocze
• Smarownica
• Klucz do uchwytu i imaka
• Komplet narzędzi obsługowych
• Osłony bezpieczeństwa zgodne z normami CE
• Instrukcja obsługi w j. polskim
• Deklaracja zgodności CE

Uwaga!

NAPISY I OZNACZENIA NA MASZYNIE W JĘZYKU POLSKIM!
