КОМПЛЕКТ Лестничный контроллер WAVE LED smartLEDS S19-S +2 датчика движения ALFA

UWAGA: Przy składaniu zamówienia można podać inny kolor osłony czujników: szary, biały, brązowy lub czarny.

ZESTAW SCHODOWY

Sterownik schodowy typu FALA ŚWIETLNA smartLEDs S19-S (model STANDARD)

+

2 schodowe optyczne czujniki odległości i ruchu smartLEDs ALFA 100cm 8-24V DC

do sterowania wielopunktowym oświetleniem LED 12V/24V DC schodów, ścieżek, podjazdów, parkingów

Liczba sterowanych lamp: 3-19

Kolor osłony czujników: czarny

Kolejne włączanie i gaszenie lamp - Prawdziwa, unikalna fala LED  z efektami płynności, płynięcia i rozmycia - nie znajdziecie takiej u innych na Allegro!

Możliwość zmiany 3 parametrów: Liczba lamp, Ściemnialność lamp oraz Czas świecenia

Wysokiej jakości cyfrowe czujniki optyczne zaprojektowane i przeznaczone specjalnie do zastosowań schodowych. Dobrze określony, regulowany zasięg i wąski kąt detekcji powodują, że, w odróżnieniu od czujników typu PIR, czujniki ALFA nie reagują na osoby przechodzące obok schodów.  Dostępne 2 tryby pracy (odległości i ruchu) gwarantują poprawność pracy czujników w różnych warunkach (schody otwarte, schody zamknięte). Jedyne takie czujniki na rynku.

Atrakcyjny rabat! Kupując zestaw, otrzymujesz atrakcyjny rabat w stosunku do zakupu sterownika i czujników na osobnych aukcjach.

Producent: APACHETA SMART SYSTEMS, Polska

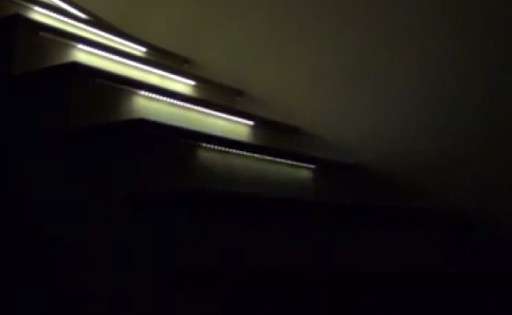

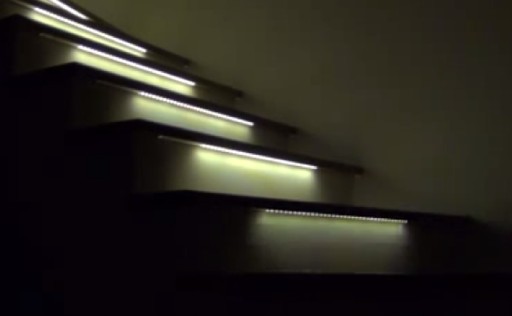

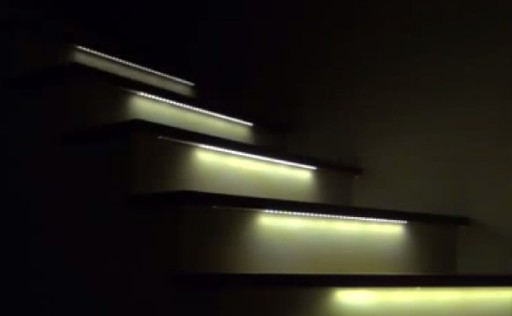

Prawdziwa, unikalna fala świetlna LED - nie znajdziecie takiej u innych na Allegro

Jakość fali LED przesądza o jakości sterownika schodowego. Nasza fala LED, to znacznie więcej niż tylko zwykłe sekwencyjne zapalanie lamp.

Nasz sterownik realizuje prawdziwą, niezwykle efektowną falę LED, z  płynnością zapalania i gaszenia realizowaną dwustopniowo.

Sekwencyjne zapalanie lamp  w tym sterowniku to  zapalanie kolejnych lamp w stałych odstępach czasowych, wynikających z parametrów: Czas zapalania=9s i Liczba lamp.

Pierwszy stopień płynności - polega na stopniowym  (płynnym) rozjaśnianiu poszczególnych lamp.

Drugi stopień płynności -  daje efekt płynięcia i rozmycia fali.   Przy przyjętej w tym sterowniku, odpowiednio dużej wartości parametru Płynność, kolejne lampy zaczynają się rozpalać, gdy poprzednie jeszcze nie osiągnęły maksymalnej jasności. Rozjaśnianie kolejnych lamp nakłada się w czasie, dając efekt rozmycia i płynięcia fali (czoło fali dopiero się rozpala, podczas gdy ogon świeci już mocniej). Cecha ta jest istotną różnicą w stosunku do innych sterowników na Allegro i przesądza o ostatecznym, niespotykanym u innych efekcie. Gaszenie przebiega podobnie.

Działanie

Zestaw jest przeznaczony do efektownego sterowania i automatyki oświetlenia LED schodów w instalacjach ze sterowaniem każdą lampą oddzielnie.

Sterownik pełni funkcję inteligentnego włącznika czasowego. W stanie czuwania lampy ściemnialne są delikatnie podświetlone na 2% maksymalnej jasności (lampy nieściemnialne są zgaszone). Pełne oświetlenie jest włączane automatycznie po wykryciu ruchu przez czujniki ALFA - kolejno, lampa po lampie w postaci efektownej fali świetlnej LED, zaczynając od dołu lub od góry, w zależności od tego, z której strony wykryto ruch. Jeśli ruch został wykryty i z dołu i z góry - lampy są zapalane z dwóch stron. Po określonym czasie świecenia lampy ściemnialne są kolejno przygaszane do jasności podświetlenia 2%, w kierunku zgodnym z kierunkiem zapalania (lampy nieściemnialne są gaszone). W przypadku lamp ściemnialnych włączanie i gaszenie każdej lampy odbywa się płynnie, a w przypadku lamp nieściemnialnych – skokowo. Sterownik posiada wejście do podłączenia zewnętrznego automatu zmierzchowego lub zegara astronomicznego w celu blokowania działania sterownika w dzień.

Sterownik S19-S (standard) to ekonomiczna wersja sterownika S19-P (premium).

Najważniejsze właściwości:

• Obciążenie prądowe wyjść: 2A x 19
• Duża sterowana moc wyjściowa: 19 x 48W (przy 24V zasilania lamp)
• Sterowanie lampami LED ściemnialnymi (płynne, w oparciu o metodę PWM) oraz nieściemnialnymi (skokowe)
• Sterowanie: automatyczne  (przy pomocy 2 czujników ALFA); może być też  ręczne (dowolne łączniki bezpotencjałowe typu przycisk) lub mieszane
• Dopracowany algorytm gwarantujący prawidłowość działania niezależnie od sposobu aktywacji sterownika (czujniki ruchu, przyciski itp.), liczby osób poruszających się po schodach i kierunku ich ruchu
• Możliwość integracji z systemami inteligentnego domu (np. KNX, Fibaro, Crestron, Lutron, LON) poprzez wyjścia bezpotencjałowe

Najważniejsze funkcje:

• Funkcja podświetlenia lamp w stanie czuwania na 2% maksymalnej jasności
• Funkcja włącznika pełnego oświetlenia na określony czas
• Funkcja przedłużenia świecenia
• Funkcja świecenia stałego (z użyciem dowolnych wyłączników)

Możliwość zmiany 3 parametrów sterownika ustawionych fabrycznie

przy pomocy wbudowanego konfiguratora

• Liczba lamp (3-19)
• Czas świecenia (0s-240s)
• Ściemnialność lamp (TAK, NIE)

UWAGA: Ściemnialne są zwykłe taśmy LED, gdzie pojedynczy segment składa się z 3 diod i rezystora. W przypadku innych źródeł światła LED każdorazowo należy zapytać producenta o cechę ściemnialności źródła światła  i możliwość współpracy ze ściemniaczem PWM. Niektóre źródła światła LED (np. zamienniki popularnych halogenów) mogą zawierać dodatkową elektronikę, która utrudni lub uniemożliwi ściemnianie. W przypadku braku cechy ściemnialności zakupionego źródła światła należy ustawić parametr Ściemnialność lamp=NIE.

Dane techniczne sterownika

• Napięcie zasilania sterownika: 8-24 VDC
• Pobór mocy (typ.): 120 mW
• Napięcie pracy wyjść: typ: 12 VDC; max: 24 VDC
• Obciążenie prądowe wyjść (max): 2A x19
• Rodzaj obciążenia: diody LED
• Stopień ochrony: IP20
• Rodzaj pracy: ciągła
• Temperatura pracy: -10°C - +45°C
• Wymiary: 8,8 cm x 9,0 cm x 6,5 cm
• Montaż: szyna DIN TH-35 (5 modułów)

Dokładna dokumentacja oraz serwis

Do produktu dołączamy instrukcję użytkownika, zawierającą m.in. schemat instalacyjny.

Przygotowaliśmy także poradnik dotyczący zaplanowania, wykonania i uruchomienia instalacji krok po kroku (w załączniku do aukcji).

W załączniku do aukcji znajdziecie także kartę katalogową produktu.

Jako producent sterowników i czujników oferujemy profesjonalne wsparcie techniczne oraz bezpośredni serwis gwarancyjny i pogwarancyjny.

ALFA smartLEDs

Schodowy czujnik odległości i ruchu 100cm 12V

Cyfrowy, aktywny czujnik optyczny dyfuzyjny, zaprojektowany i przeznaczony specjalnie do wykrywania obiektów lub ruchu na schodach, korytarzach, przejściach.

Wąski kąt detekcji, regulowany zasięg.

Czujnik jednoelementowy (nie jest wymagana instalacja odbiornika czy lusterka po przeciwnej stronie niż czujnik)

Dostępne 2 tryby pracy, umożliwiające prawidłowość działania niezależnie od typu i budowy schodów:

• Tryb czujnika  odległości (tryb podstawowy, idealny do schodów otwartych) - wykrycie obiektu następuje wskutek detekcji światła odbitego od obiektu
• Tryb czujnika ruchu (tryb dodatkowy, stosowany np. w przypadku schodów zamkniętych z białą ścianą naprzeciwko, odbijającą światło) - wykrycie ruchu obiektu następuje wskutek detekcji zmiany sygnału odbitego od obiektu

Mikroprocesorowa adaptacja do warunków pracy, eliminacja zakłóceń, mała wrażliwość na widzialne światło z otoczenia oraz promieniowanie podczerwone z innych źródeł

Może być stosowany do schodów o szerokości nawet 140 cm.

Rewelacyjny jako czujnik schodowy. Jedyny taki na rynku!

Dane techniczne czujników:

• Zasięg: regulowany, od 30cm do 100cm
• Kąt detekcji: 15°
• Napięcie zasilania: 8-24VDC (typowo 12V)
• Wyjście: NPN OC (aktywny stan niski), max. 30V 250mA
• Wymiary: średnica osłony 40mm, długość 25mm
• Pobór mocy: 0,12W Pobór prądu: 10mA
• Temperatura pracy: -10°C - +45°C
• Stopień ochrony: IP20
• Klasa ochronności: III
• Rodzaj pracy: ciągła, wewnątrz pomieszczeń
• Kolor czujnika: biały, szary, brązowy, czarny

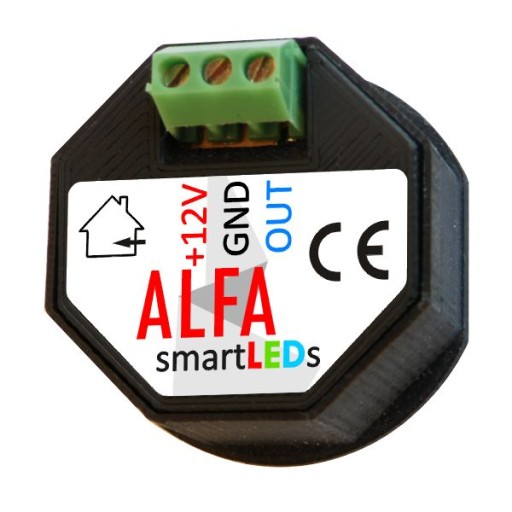

Łatwy montaż elektryczny czujnika

Wyprowadzenia znajdują się na listwie zaciskowej z tyłu czujnika:

• +12V – napięcie zasilania
• GND – masa zasilania 0V
• OUT – wyjście cyfrowe typu OC (NPN)

Łatwy i dyskretny montaż mechaniczny

Niewielkie rozmiary czujnika (średnica bez osłony 35mm, głębokość 25mm) umożliwiają dyskretny montaż.

• Montaż w słupku schodów w otworze o średnicy 35 mm.

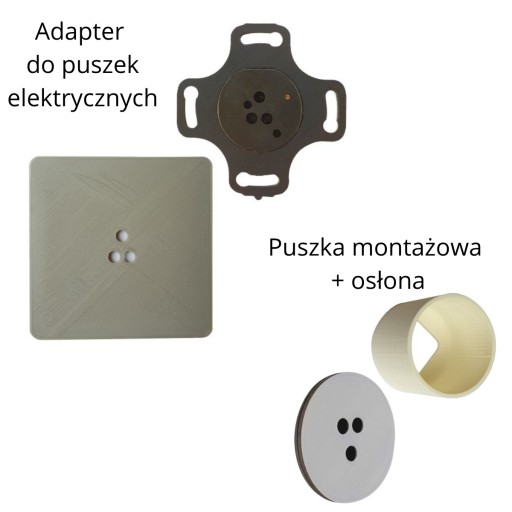

• Montaż  podtynkowy w puszce montażowej (do kupienia na innej naszej aukcji)
• Montaż w puszce instalacyjnej fi 60mm  przy pomocy adaptera dopuszkowego (do kupienia na innej naszej aukcji).

UWAGA: Zaleca się montaż czujników na wysokości 80cm

Wygodny dostęp do potencjometru i diod sygnalizacyjnych

z przodu czujnika, pod zdejmowaną osłoną

• Sygnalizacja ustawienia zasięgu: czerwona dioda LED
• Sygnalizacja wykrycia obiektu: zielona dioda LED
• Regulacja zasięgu - potencjometr wieloobrotowy
• Zmiana trybu działania: potencjometr wieloobrotowy i czerwona dioda LED

UWAGA!

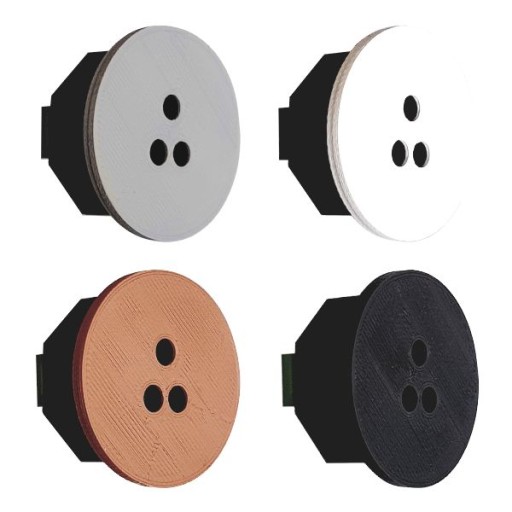

Przy składaniu zamówienia można podać inny kolor osłon czujników:

• Biały
• Szary
• Brązowy
• Czarny

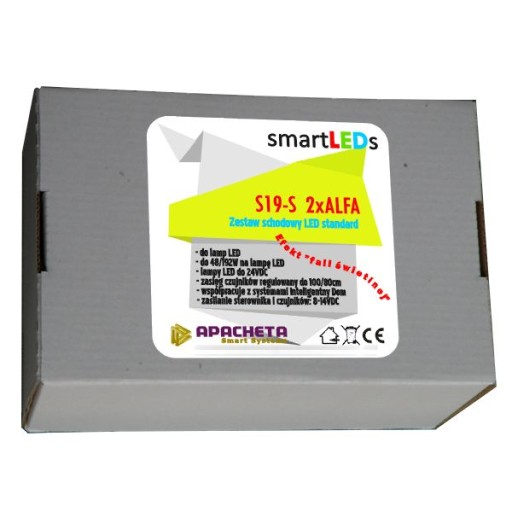

Opakowanie zawiera:

1. Sterownik schodowy S19-S z wbudowanym konfiguratorem
2. 2 schodowe czujniki ruchu ALFA
3. Instrukcja użytkownika sterownika schodowego S19-P
4. Instrukcja użytkownika czujników ALFA

DOWIEDZ SIĘ WIĘCEJ O OFERCIE STEROWNIKÓW SCHODOWYCH i CZUJNIKÓW RUCHU SMARTLEDS

Czym oferta smartLEDs wyróżnia się na tle konkurencji?

Bogata oferta, dostosowana do potrzeb i możliwości finansowych różnych klientów: 7 modeli sterowników schodowych

Stosujemy nasze autorskie rozwiązania, z których jesteśmy bardzo dumni np.:

• Prawdziwa, efektowna fala LED z efektem płynności, płynięcia i rozmycia
• Schodowe optyczne czujniki ruchu zaprojektowane specjalnie do wykrywania ruchu na schodach
• Aplikacja na smartfon w systemie Bluetooth do konfiguracji i diagnostyki instalacji
• Inteligentny, wbudowany w sterownik, wyłącznik zmierzchowy

-  nie spotkacie takich rozwiązań u innych na Allegro!

Oferujemy dodatkowe funkcje: Podświetlenie w stanie spoczynku, Wbudowany ściemniacz, Lampa Master (np. do podświetlenia poręczy), Obsługa półpiętra, Ostrzeganie przed zgaszeniem świateł

Nasze sterowniki pracują bezawaryjnie u setek klientów już od 2013r. Część sprzętowa jest wykonana na profesjonalnym obwodzie drukowanym, stosujemy nowoczesny, automatyczny montaż powierzchniowy SMT i THT w technologii bezołowiowej, a elementy pochodzą od czołowych producentów podzespołów elektronicznych. Algorytm oprogramowania jest perfekcyjnie dopracowany, sterowniki działają poprawnie niezależnie od sposobu aktywacji (czujki czy przyciski) oraz liczby i kierunku osób poruszających się po schodach. Nie ma obawy, że sterownik "pogubi się", jeśli na schody wejdzie więcej osób lub w instalacji zastosowane zostaną różne sposoby aktywacji sterownika (np. i czujki i przyciski).

Dbamy o zadowolenie naszych klientów i obsługę na jak najwyższym poziomie: telefoniczne wsparcie techniczne, dokładna dokumentacja produktu (instrukcje użytkownika, schematy instalacyjne, karty katalogowe, poradniki).

WAŻNE!

Dlaczego schodowe czujniki ALFA (także DELTA) lepiej nadają się do wykrywania ruchu na schodach niż inne czujniki ruchu spotykane na rynku?

Oferowane na rynku czujniki w większości nie nadają się do zastosowań schodowych. Są to albo czujniki typu PIR o szerokim kącie detekcji i nieokreślonym zasięgu, reagujące na osoby przechodzące obok schodów albo tanie czujniki optyczne z importu, nietrzymające parametrów, o dużej wrażliwości na odbicia i olśnienia np. od białej ściany naprzeciwko,  ponadto o dużej awaryjności. Wady te praktycznie dyskwalifikują te czujniki do tego zastosowania.

Czujniki smartLEDs ALFA i DELTA są to jedyne znane nam czujniki, tak naprawdę nadające się do wykrywania ruchu na schodach. Zostały opracowane przez nas w odpowiedzi na lukę na rynku w tym zakresie i są w 100% produkowane w Polsce. Są to aktywne czujniki optyczne dyfuzyjne działające w niewidocznej dla oka podczerwieni. Posiadają jednoelementową budowę, dobrze określony, regulowany zasięg, wąski kąt detekcji i odchylony tor optyczny, niwelujący odbicia. Dostępne 2 tryby pracy umożliwiają prawidłowe działanie niezależnie od tego, czy schody (przejścia) są otwarte, czy zamknięte, z białą ścianą naprzeciwko. Niewielkie rozmiary umożliwiają dyskretny montaż, możliwy jest też wybór koloru osłony czujników. Czujniki posiadają bardzo dobry stosunek jakości do ceny.

Sterowniki i czujniki schodowe smartLEDs to prawdopodobnie najlepsze produkty tego typu na rynku!
