Станок токарный универсальный 500х1500 ФИ 65 мм со считыванием

Tokarka uniwersalna CORMAK 500 x 1500 / F 65 mm DRO

Przemysłowa tokarka do metalu CORMAK 500 x 1500 - wyposażona jest w 15-biegową przekładnię z mocnym silnikiem indukcyjnym 5,5 kW/ 400V - maksymalny moment obrotowy, duży przelot wrzeciona 65 mm oraz posuw przyspieszony. Zalecana do toczenia stali twardych, toczenia mechanicznego. Może być wykorzystywana do wielu zadań, takich jak toczenie powierzchni wewnętrznych i zewnętrznych, stożków, polerownie, gwintowanie metryczne, calowe, wiercenie i przeciąganie.

Główne zalety:

• Tokarka uniwersalna 500 x 1500 CORMAK może być wykorzystywana do wielu zadań, takich jak toczenie powierzchni wewnętrznych i zewnętrznych, stożków, polerownie, gwintowanie metryczne, calowe modułowe i DP, wiercenie i przeciąganie.
• Układ szybkiego posuwu wzdłużnego i poprzecznego znacząco skraca czas obróbki i zwiększa produktywność.
• Połączone żeliwne łoże (prawa i lewa podstawa wykonane z żeliwa) zapewniające maksymalną redukcję wibracji. Dodatkowo prowadnice łoże precyzyjnie szlifowane, hartowane. Odpowiednia szerokość łoża 325 mm zapewnia stabilne i precyzyjne warunki pracy.
• Odczyt cyfrowy działa w (3) trzech osiach ruchu: wzdłużnego, poprzecznego, sań górnych. Przetworzony sygnał elektroniczny z linijek optycznych wizualizuje uzyskane wartości z ruchów wzdłuż osi na ekranie cyfrowym.
• Tokarka wyposażona w wysokojakościowy, wzmocniony system łożysk wrzeciona.
• Optymalne wyniki pracy zapewnia duży przelot wrzeciona 65 mm, uchwyt tokarski 3-szczękowy 250 mm, oraz mocny silnik 5,5 kW.
• Hartowane i szlifowane koła zębate w przekładni wrzeciona – zapewnia stabilność pracy na długi czas.
• Wyposażona w śrubę pociągową oraz wałek pociągowy do toczenia gwintów, posuwu automatycznego wzdłużnego i poprzecznego.
• Łatwa regulacja prędkości obrotów wrzeciona oraz posuwu automatycznego z ergonomicznego panelu sterowania na przekładni.
• Możliwość obróbki dużego zakresu gwintów bez konieczności wymiany kół zmianowych w gitarze. Szeroka gama toczonych gwintów: metryczny (66) 0,5-28 mm, calowy (66) 1-56 T.P.I , modułowy (33) 0,5-3,5 M.P., gwint D.P. (33) 8-56 D.P. Toczenie gwintów prawych i lewych.
• Zegar do toczenia gwintów przeznaczony do dokładnego liczenia zwojów. Funkcja ma zaoszczędzić czas, by w kilku przejściach można było odkręcić nakrętkę śruby pociągowej, by ręcznie, szybko przywrócić suport do pierwotnejpozycji.
• Łoże posiada wymienny mostek do toczenia elementów o większym gabarycie, np.: tarczy. Ten model tokarki pozwala na obróbkę o maksymalnej średnicy 630 mm z wyjętym mostkiem

Parametry techniczne:

Uchwyt 3-szczękowy: 250 mm

Maksymalna średnica toczenia nad łożem: 500 mm

Średnica toczenia nad suportem: 325 mm

Średnica toczenia w wybraniu mostka: 630 mm

Długość toczenia w kłach stałych: 1500 mm

Szerokość łoża: 325 mm

Przelot wrzeciona: 65 mm

Prędkości obrotów wrzeciona: 15 zakresów 18 - 1600 obr./min

Zakres prędkości wrzeciona: 18, 26, 36, 50, 69, 95, 127, 173, 240, 333, 455, 627, 850, 1160, 1600 obr./min.

Końcówka wrzeciona: D1-6 CAMLOCK

Stożek wrzeciona: MK7

Wymiary imaka tokarskiego: 130 x 130 x 48 mm

Maksymalne wymiary narzędzia: 25 x 25 mm

Zakres przesuwu sań górnych: 130 (0,05) mm

Zakres przesuwu poprzecznego: 290 (0,01) mm

Zakres przesuwu wzdłużnego: 1150 (0,1) mm

Gwint metryczny: (66) 0,5 - 28 mm

Gwint calowy: (66) 1 - 56 T.P.I

Gwint modułowy: (33) 0,5 -3,5 M.P .

Gwint D.P.: (33) 8 - 56 D.P.

Liczba i zakres posuwów wzdłużnych: (66) 0,072 - 4,038 mm/obr.

Liczba i zakres posuwów poprzecznych: (66) 0,036 - 2,019 mm/obr

Przyspieszony posuw (wzdłużni + poprzeczny): Tak

Wysuw tulei konika: 120 (0,05) mm

Średnica tulei łożyskowej konika: 65 mm

Stożek tulei konika: MK 5

Moc silnika głównego: 5,5 kW/ 400V

Moc silnika (przyspieszony posuw): 0,12 kW

Moc pompki chłodziwa: 0,1 kW

Wymiary D/S/W: 2750 mm x 1080 mm x 1650 mm

Waga (netto): 2580 kg

Wyposażenie standardowe:

• Odczyt cyfrowy 3-osi (optyczny liniał)
• Uchwyt tokarski 3-szczękowy 250 mm
• Tarcza czołowa 435 mm

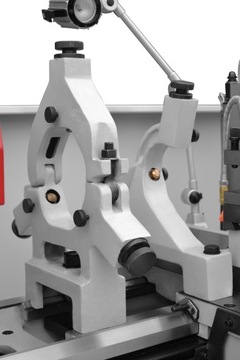

• Podtrzymka stała
• Podtrzymka ruchoma
• Kieł stały MK 5 (2 szt.)
• Tuleja redukcyjna wrzeciona MK7/MK5
• Układ chłodzenia
• Oświetlenie robocze
• Smarownica
• Klucz do uchwytu i imaka
• Komplet narzędzi obsługowych
• Osłony bezpieczeństwa zgodne z normami CE
• Instrukcja obsługi w j. polskim
• Deklaracja zgodności CE
