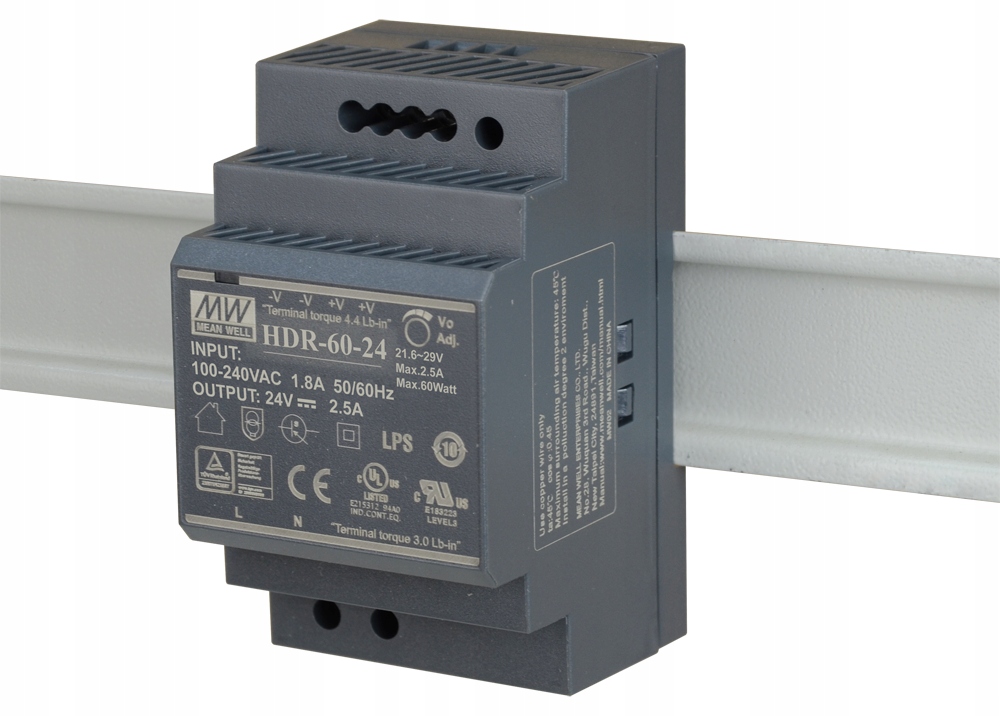

Zasilacz na szynę DIN MeanWell HDR-60-24 24V 2,5A 60W

Opis:

Zasilacz impulsowy marki Mean Well o napięciu nominalnym 24V DC w modułowej obudowie z serii HDR spełnia najsurowsze normy i kryteria, dzięki czemu można go stosować do pracy w systemach automatyki przemysłowej, do sterowania maszyn, zasilania oświetlenia oraz szerokiej gamy urządzeń.

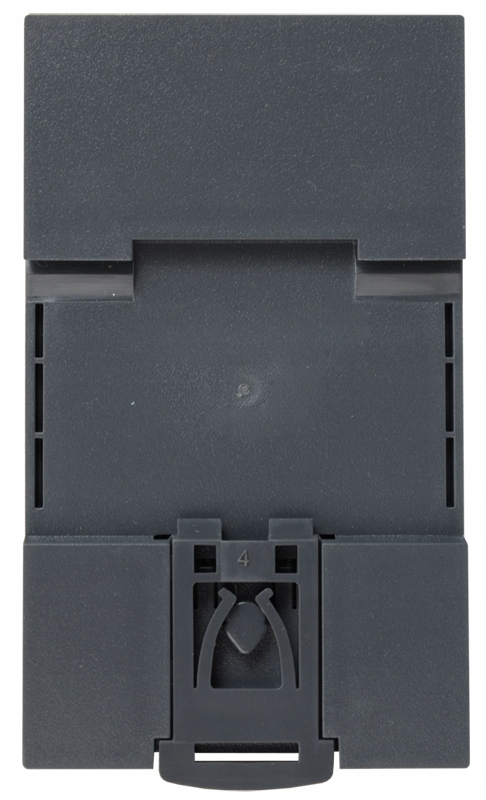

Zasilacze te przeznaczone są do montażu na szynie DIN TS-35/7.5 lub 15.

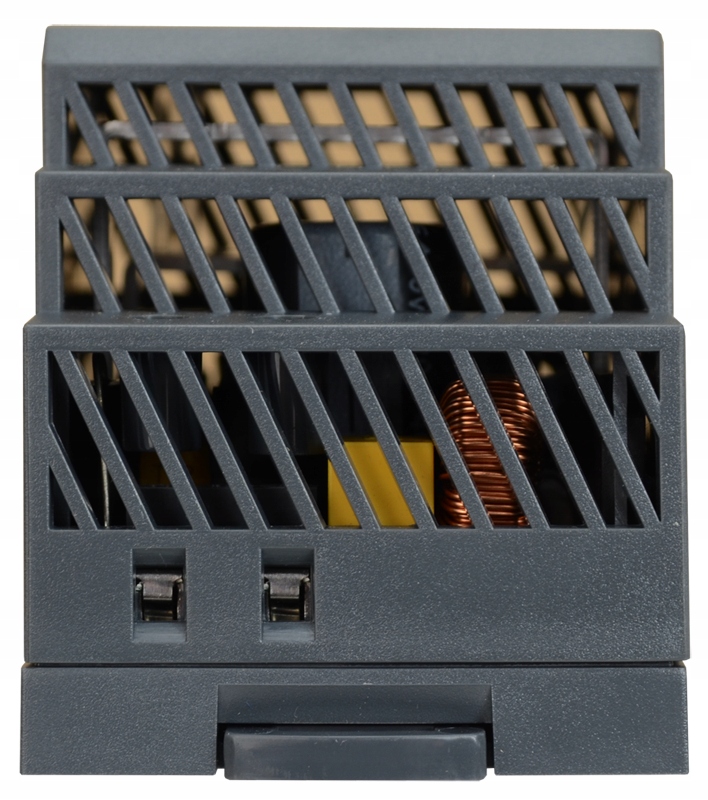

Zasilacz chłodzony jest swobodnym przepływem powietrza, dzięki czemu jest wysoce bezawaryjny - to bardzo istotna cecha w przypadku gdy zasilacz pracuje nieprzerwanie. Temperatura pracy dla tego modelu wynosi od -30 do +70oC.

Ponadto zasilacz posiada zabezpieczenie przeciążeniowe 105-135% mocy nominalnej.

Główne cechy:

• Uniwersalny zakres napięcia wejściowego AC
• Niewielkie rozmiary – szerokość 52.5mm (3SU)
• Produkt renomowanego producenta Mean Well
• II klasa izolacji
• Zgodny z LPS
• Chłodzenie swobodnym przepływem powietrza
• Szeroki zakres temperatury pracy
• Zabezpieczenia: Zwarciowe / Przeciążeniowe / Nadnapięciowe
• Testowane pod pełnym obciążeniem
• Wysoka sprawność, niezawodność oraz długa żywotność
• Montaż na szynie DIN

Specyfikacja techniczna:

Parametry wyjściowe:

• Napięcie wyjścia: 24V DC
• Prąd wyjściowy: 2.5A
• Zakres prądu wyjściowego: 0 – 2.5A
• Moc: 60W
• Zakłócenia i szumy: 150mV p-p
• Zakres napięcia wyjściowego: 21.6 – 29.0V DC
• Tolerancja napięcia wyjściowego: ±1%
• Stabilizacja od zmian sieci: ± 1%
• Stabilizacja od zmian obciążenia: ± 1%
• Czas ustalania/narastania/trzymania: 500ms/50ms/30ms

Parametry wejściowe:

• Zakres napięcia wejściowego: 85-264VAC lub 120-370VDC
• Zakres częstotliwości: 47 – 63Hz
• Sprawność: 90%
• Prąd wejściowy: 0,8A (przy 230V AC)
• Max udar prądu: 60A (przy 230V AC)

Zabezpieczenia:

• Przed przeciążeniem: 105% – 160% maksymalnej mocy wyjściowej. Typ zabezpieczenia: odcięcie napięcia na wyjściu; powrót napięcia następuje po ustaniu przeciążenia.
• Nadnapięciowe: 30,0 – 36,0V

Środowisko:

• Temperatura pracy: -30 do +70oC
• Wilgotność pracy: 20 – 90% (nieskondensowana)
• Temperatura i wilgotność składowania: -40 do +85oC, 10 – 95 RH
• Sprawność w funkcji temperatury: ± 0,03% / oC (0 – 50oC) na wyjściu
• Wibracje: 10 – 500Hz, 5G 10min/1 cykl, 60 min wzdłuż każdej osi X,Y,Z

Bezpieczeństwo:

• Napięcia próby izolacji: I/P-O/P: 3kV AC, I/P-FG: 1,5kV AC, O/P-FG: 0,5kV AC
• Rezystancja izolacji: I/P-O/P: 100MΩ / 500V DC

Inne:

• MTBF: 927,6 tysiąca godzin zgodnie z normą MIL-HDBK-217F (25oC)
• Wymiary: 52.5 x 90 x 54.5m (długość x szerokość x wysokość)
• Waga: 0,19kg

Uwagi:

1. Wszystkie parametry jeżeli nie zaznaczono inaczej wyznaczone są przy 230V AC zasilania, nominalnym obciążeniu, 25oC, 70% RH wilgotności.

2. Zakłócenia i szumy mierzone w paśmie 20MHz przy użyciu sondy (12 par skręconych przewodów) zakończonej kondensatorami 0.1uF i 47uF.

3. Jeżeli zasilacz jest rozważany jako urządzenie, które będzie instalowane wewnątrz końcowego wyrobu, wyrób ten powinien być przebadany ponownie (łącznie z wbudowanym zasilaczem) pod kątem spełnienia dyrektyw EMC.
