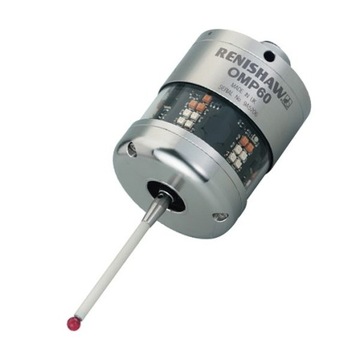

Измерительный щуп для датчиков Renishaw — A-5000-8156

Trzpień pomiarowy Renishaw do sond pomiarowych z gwintem M4

Trzpień można uzywać również w sondach innych producentów z gwintem M4:

• Hexagon M&H
• Marposs
• Metrol

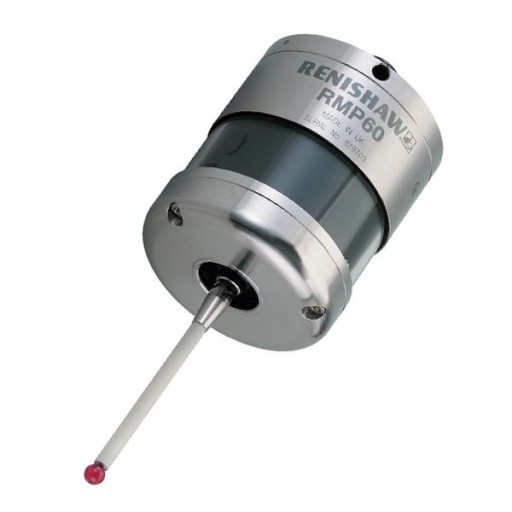

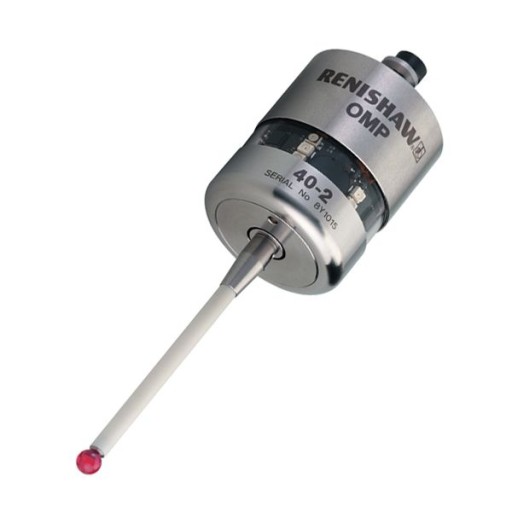

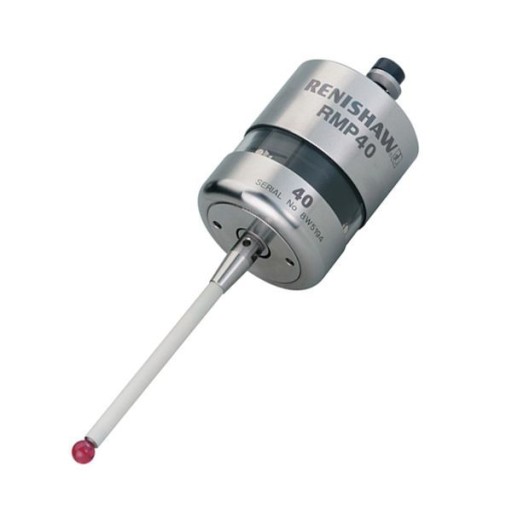

Ten trzpień używa się do pomiaru prostych elementów, w wypadku których można uzyskać bezpośredni i niezakłócony styk z mierzoną powierzchnią. Trzon ceramiczny jest lekki, bardzo sztywny i zabezpiecza przed kolizją. Rubin to standardowy materiał końcówek trzpieni pomiarowych w branży metrologicznej. Jest to jeden z najtwardszych materiałów, który nadaje się do większości zastosowań. Ze względu na właściwości przyciągające nie są zalecane do skanowania części aluminiowych.

Dane techniczne

Typ trzpienia: Prosty

Gwint: M4

Średnica kulki A: 6,0 mm

Długość trzpienia B: 150,0 mm

Grubość trzpienia C: 4,5 mm

Efektywna długość robocza D: 135 mm

Materiał trzonu: Ceramika

Materiał końcówki: Rubin
