Защита MV e²TANGO-400 для фотоэлектрических ферм

Przekaźniki e²TANGO-400 posiadają komplet zabezpieczeń i automatyk zabezpieczeniowych, które można stosować z powodzeniem w farmach fotowoltaicznych. Ponadto zabezpieczenia są szeroko  stosowane w każdym rodzaju pola, o różnym przeznaczeniu i charakterze pracy np.: w polu zasilającym, liniowym, dopływowo-odpływowym, transformatorowym, pomiarowym, sprzęgłowym, baterii kondensatorów dla sieci średnich i wysokich napięć. Są przystosowane do pracy autonomicznej.

ZASTOSOWANIE

e²TANGO-400 to nowoczesne sterowniki polowe, które można stosować dla wszystkich instalacji OZE, takich jak: elektrownie wiatrowe, elektrownie fotowoltaiczne, elektrownie wodne, elektrownie na biomasę i biogazownie. Uniwersalność i bogata funkcjonalność sterowników zabezpieczeniowych e2TANGO powoduje, że w przypadku tych dwóch pierwszych (elektrownie wiatrowe i fotowoltaiczne) e2TANGO znalazły zastosowanie zarówno w niewielkich instalacjach prosumenckich (kilkadziesiąt kW), poprzez instalacje do 1MW, jak i na stacjach wyprowadzenia mocy GPO WN/SN.

Przekaźniki e²TANGO-400 posiadają komplet zabezpieczeń i automatyk zabezpieczeniowych, które można stosować z powodzeniem w farmach fotowoltaicznych. Ponadto zabezpieczenia są szeroko  stosowane w każdym rodzaju pola, o różnym przeznaczeniu i charakterze pracy np.: w polu zasilającym, liniowym, dopływowo-odpływowym, transformatorowym, pomiarowym, sprzęgłowym, baterii kondensatorów dla sieci średnich i wysokich napięć. Są przystosowane do pracy autonomicznej.

ZALETY

Sterownik e2TANGO poza funkcjami zabezpieczeniowymi umożliwia zdalne wyłączenia i załączenia wyłącznika sprzęgającego SN, z możliwością jego zablokowania i kasowania blokady załączenia na potrzeby zdalnego sterowania, a także sterowanie urządzeniami pola rozdzielnicy, sygnalizację zdarzeń i stanów oraz komunikację do systemów nadrzędnych (właściciela elektrowni PV oraz OSD). Poza tym umożliwia zdalne telesterowanie wyłącznikiem nN elektrowni, sygnalizację położenia styków rozłącznika SN oraz uziemnika w polu zasilającym (rozłącznik zamknięty, uziemnik otwarty, rozłącznik otwarty, uziemnik zamknięty), sygnalizację położenia styków wyłącznika sprzęgającego SN w polu transformatorowym, jak również sygnalizację położenia styków wyłącznika nN.

W przypadku instalacji PV z energią produkowaną wyłącznie na własne potrzeby istnieje możliwość aktywowania w sterowniku zabezpieczeniowym e2TANGO blokady mocy zwrotnej, która aktywuje ograniczenie mocy na sterowniku generatora (falowniku) lub całkowicie odłączy elektrownię od sieci zasilającej.

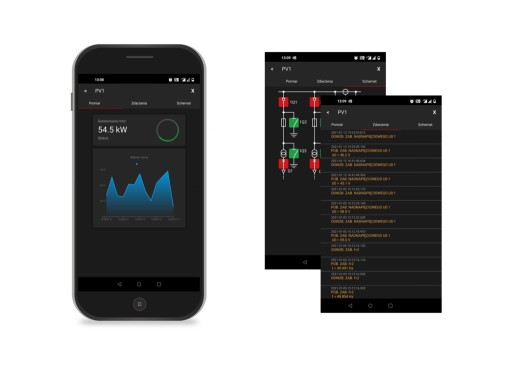

Niewątpliwą wygodą dla użytkownika jest możliwość obsługi urządzeń e²TANGO poprzez aplikację na telefon. Aplikacja umożliwia pełny dostęp do swoich obiektów 24h na dobę, w tym podgląd stanu łączników wraz z możliwością sterowania (załącz/wyłącz), podgląd zdarzeń i alarmów, informacje o bieżącej i historycznej produkcji energii, itp. Rozwiązanie to jest przydatne i wygodne w szczególności, kiedy właściciel obiektu lub służby utrzymania ruchu mają wiele obiektów, bądź obiekt(y) zlokalizowane są w różnych miejscach, z reguły w znacznej odległości od centrum zarządzania nimi.

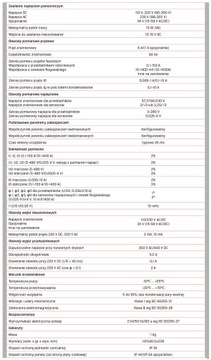

KONSTRUKCJA

Przekaźnik zabezpieczeniowy e²TANGO-400 wyposażony jest w 4,3-calowy kolorowy wyświetlacz graficzny i 5-przyciskową kontekstową klawiaturę umożliwiającą wygodną obsługę. Dodatkowo dostępne są cztery dedykowane przyciski do sterowania łącznikami. Na elewacji umieszczono 7 diod LED (4 czerwone i 3 dwukolorowe czerwonozielone) umożliwiających optyczną sygnalizację stanów urządzenia. Dodatkowo dostępne są dwa przyciski funkcyjne F1 i F2 z dedykowanymi dwukolorowymi diodami LED, których przeznaczenie nadawane jest przez użytkownika. Nad przyciskami funkcyjnymi umieszczone są dwie czerwone diody LED lub opcjonalnie dwa wskaźniki elektromechaniczne, umożliwiające sygnalizację nawet po zaniku napięcia zasilającego. Na opisy przeznaczenia przycisków funkcyjnych, diod i wskaźników przewidziano kieszonki w elewacji przekaźnika.

Na dolnej powierzchni ramki umieszczono złącze mini-USB do lokalnej komunikacji z komputerem. Przewidziano 10 wejść i 8 wyjść dwustanowych. Dodatkowo przekaźnik może być wyposażony w maksymalnie dwie karty rozszerzeń. Do wyboru są karty wejść dwustanowych, wyjść dwustanowych, pomiaru temperatur z czujników PTC, wejść/wyjść analogowych, czujników łuku. Przekaźnik może obsłużyć do 5 łączników. Przekaźnik może być wyposażony w jeden moduł komunikacyjny. Do wyboru są: moduł RS485 dwu- lub czteroprzewodowy, CANBUS (2xCAN), moduł światłowodowy dla światłowodów szklanych wielomodowych, moduł PROFIBUS.

PROGRAMOWANIE

e²TANGO-400 współpracuje z oprogramowaniem inżynierskim e²TANGO-Studio, które dedykowane jest do obsługi urządzenia i służy jako narzędzie do jego konfiguracji. Odczyt mierzonych wartości, historii zdarzeń oraz potwierdzanie zdarzeń (kasowanie stanu zadziałania) możliwe są poprzez łącza komunikacyjne przez program e²TANGO-Studio.
