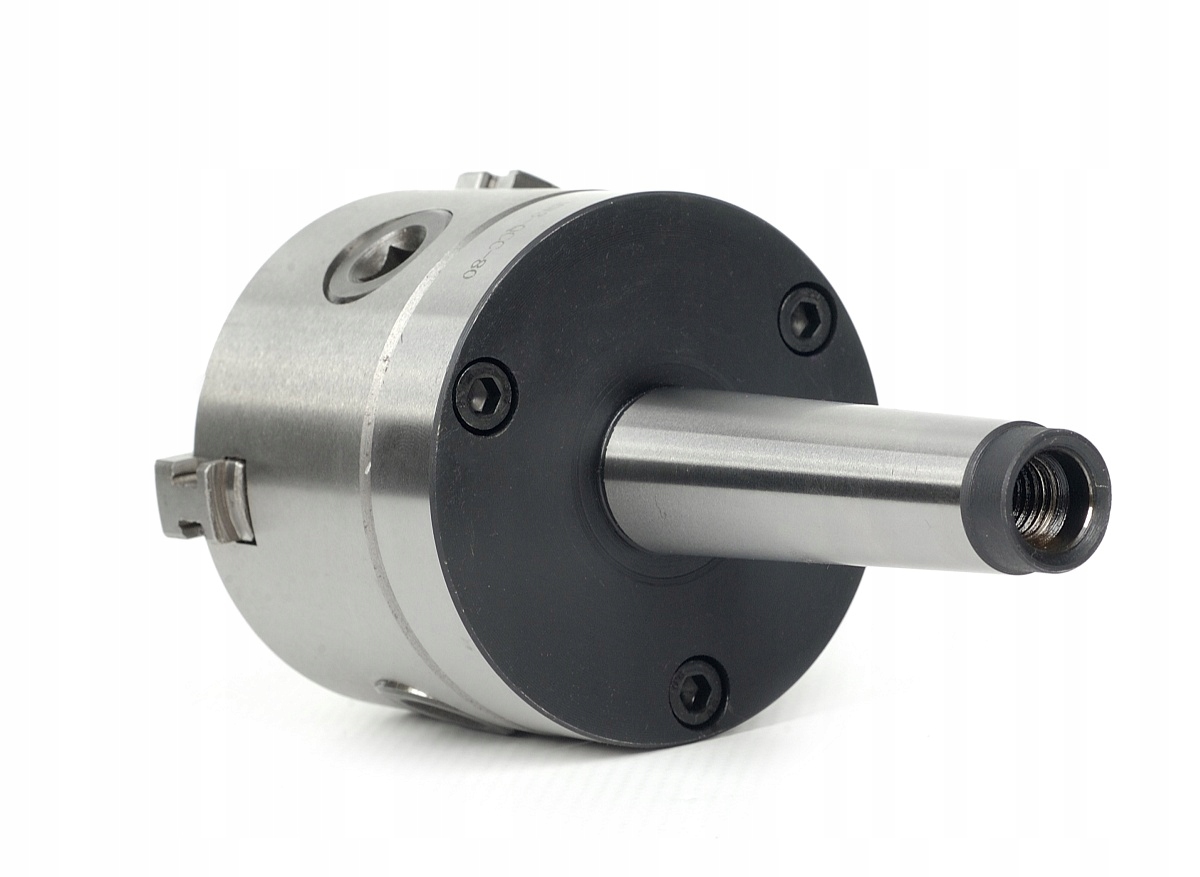

UCHWYT TOKARSKI 3 SZCZĘKOWY 80mm MORSE 3

UCHWYT TOKARSKI 80mm z przejściem z morsa 3

nr. katalogowy : 11615 + 07488

( W ZESTAWIE ZNAJDUJE SIĘ 2 kpl. szczęk zewnętrzne i wewnętrzne oraz klucz i śruby mocujące zestaw )

Poniżej podajemy rysunek techniczny wraz z wymiarami do którego komaptybilne jest nasze przejście :

D - ROZMIAR UCHWYTU

D1-ŚREDNICA ZAMKA

D2-ROZSTAW ŚRUB

D3  - ŚREDNICA PRZELOTU

H1 -GRUBOŚĆ

H - GRUBOŚĆ WRAZ  Z SZCZĘKAMI

DODATKOWO RYSUNEK POMOCNICZY DO ZWERYFIKOWANIA KOMPATYBILNOŚCI Z TARCZĄ ZABIERAKOWĄ, NA RYSUNKU UCHWYT POKAZANY OD TYŁU :

DLA ROZMIARU 80 mm

A - 66mm

E - 55mm
