Шаблон для эксцентриков и штифтов - v2

Szablon służący do dokładnego nawiercania otworów pod połączenia mimośrodowe, kołkowe i konfirmatowe.

Jest to ulepszona wersja szablonu do mimośrodów v1. Główne różnice:

1. Ulepszonym pozycjonowaniu za pomocą trzpienia pozycjonującego. Szablon dosuwamy do oporu bez konieczności ustawiania krawędzi szablonu do krawędzi płyty. Rozwiązanie to znaczenie przyspiesza pracę przy dużej liczbie odwiertów.

2. Tulejki wykonane są z utwardzanej stali narzędziowej (55 HRC) co wydłuża żywotność szablonu do wielu tysięcy otworów.

3. Dodatkowe otwory do regulacji położenia otworów o -1, -2, -3 lub -4 mm w stosunku do krawędzi. Otwór 0 (standard) wzmocniony tulejką.

Użycie szablonu nie wymaga żadnych pomiarów, jedynymi potrzebnymi narzędziami są:

- dobry ścisk stolarski,

- frez puszkowy fi 15mm,

- wiertła do drewna 5mm oraz 8mm,

- wkrętarka lub wiertarka.

Zbudowany ze sklejki o grubości 12mm, dzięki temu szablon jest lekki a tulejki w nim osadzone nie wysuwają się w przypadku intensywnej pracy która powoduje ich nagrzewanie.

Jest to dużą zaletą w stosunku do szablonów wykonanych z tworzyw sztucznych.

Wszystkie otwory pod wiertło wzmocnione tulejkami stalowymi z utwardzonej (55 HRC) stali narzędziowej o wysokości 18mm i 12mm. Otwory pozycjonowane w połowie grubości płyty.

Kompatybilny z mimośrodami o długości trzepienia 34mm lub 24mm. Idealny do płyty o grubości 18-25mm. (Regulacja dołączonymi dystansami).

Dzięki możliwości zmiany konfiguracji szablon pozwala na wykonywanie otworów zarówno pod mimośrody o długości trzpienia 24 jak i 34mm.

Płytki łączone są śrubami M5, w małej płytce znajdują się stalowe nakrętki co zapewnia dobre i trwałe połączenie,

Szablon może również służyć do nawiercania otworów pod kołki.

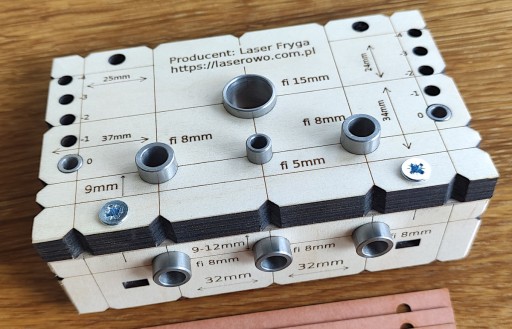

Konfiguracja szablonu:

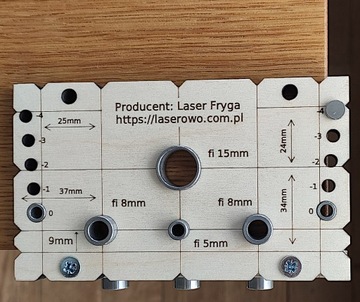

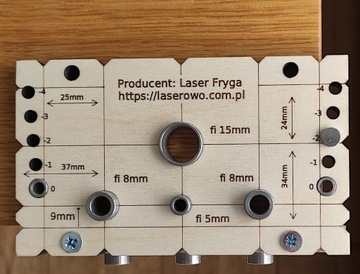

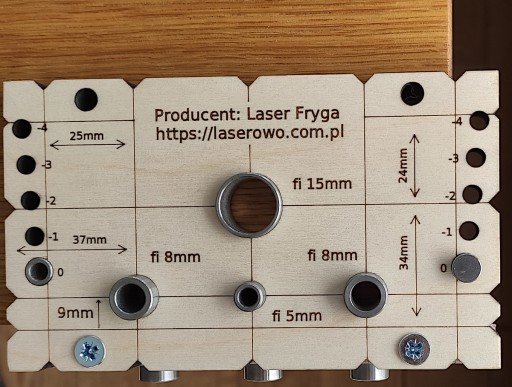

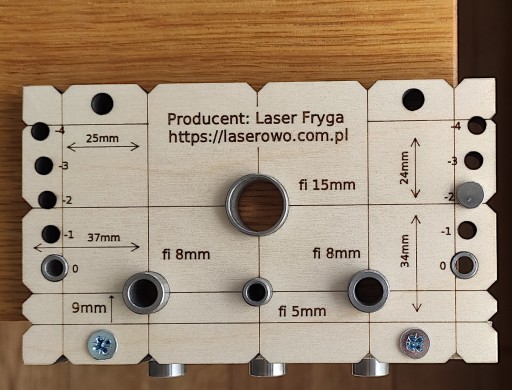

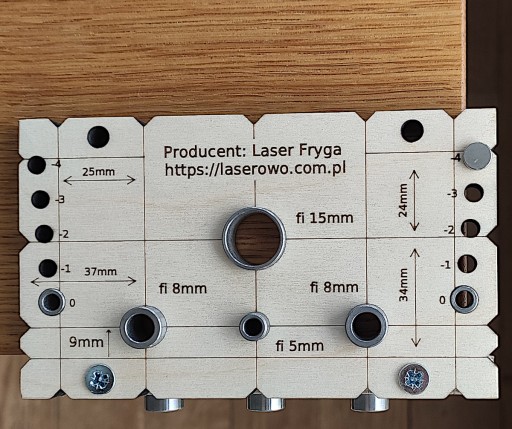

- na górnej płytce 6 tulejek z utwardzanej stali narzędziowej (55 HRC): 1x fi15mm o wysokości 12mm, 3x fi 5mm i 2x fi 8mm o wysokości 18mm.

- na dolnej płytce 3 tulejki z utwardzanej stali narzędziowej (55 HRC): 3x fi 8mm o wysokości 18mm

- dystans od trzpienia do środka otworu fi 15mm - 25mm,

- w zestawie 6 dystansów: 3 z preszpanu o grubości 0,6mm, 2 z preszpanu o grubości 0,9mm, 1 ze sklejki o grubości 3mm.

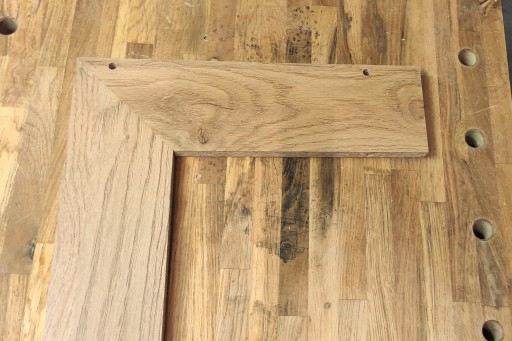

Dzięki temu można ustawić dystans między 0,6 mm aż do 6,6mm. Co daje możliwość łączenie nie tylko standardowych płyt meblowych ale również desek, klejonek itp.

Film pokazujący użycie szablonu: https://youtu.be/tHdxOEBJAMs

Film pokazujący użycie wsuwanego trzpienia: https://youtu.be/rfWHPMVd7sU

Wykonanie połączenie z dystansami - 3 dystanse -> 1.8mm. Odległość 10.8mm (9mm+1,8mm): https://youtu.be/W2opBQgBzfc

Regulacja dystansu odbywa się poprzez umieszczenie między płytkami dystansów z preszpanu.

Grubość jednego dystansu 0,6mm (3 szt w zestawie), 0.9mm (2 szt w zestawie), 3mm (1 szt w zestawie).

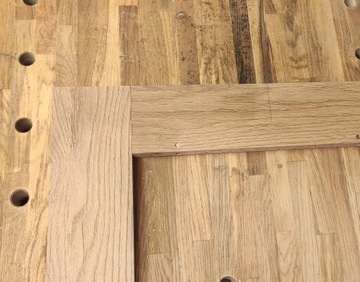

Szablon pozwala również łatwo wykonywać połączenia kołkowe: https://youtu.be/tISBjOloldg

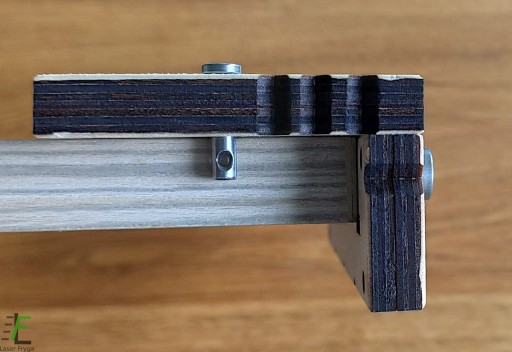

Wsuwany trzpień zapewnia największą dokładność i powtarzalność pozycjonowania. Można również użyć krawędzi szablonu, szczerbinek oraz linii na nim wygrawerowanych. Duże powierzchnie z boków ułatwiają docisk szablonu ściskiem stolarskim.

Uwaga: Produkt jest złożony i wstępnie skalibrowany. Szablon pozwala na regulację położenia małej płytki w stosunku do dużej. Przed użyciem na docelowym materiale zaleca się przeprowadzenie prób i ustawienie szablonu według własnych wymagań.

Połączenie płytek wykonane są za pomocą śrub metrycznych i pozwalają na wielokrotny montaż i demontaż szablonu.

Sklejka 12mm, Wymiary: płytka I - 138x82mm, płytka II 138x35, płytki połączone pod kątem 90 stopni.

Wersja szablonu wraz z dodatkową płytką służącą do nawiercania otworów w boku korpusu dostępna na mojej innej aukcji - wersja v3.
