ELMES U1HS RADIOLINIA 1-KANAŁOWA + 2 PILOTY

U1HS - Odbiornik, sterownik 1-kanałowy + dwa piloty 1-przyciskowe, zasilanie 12VDC

Odbiornik radiowy superheterodynowy 433,92MHz

Opis produktu:

U1HS - Sterownik radiowy do systemów alarmowych, radioodbiornik 1-kanałowy, 2 piloty 1-kanałowe, 2 tryby pracy, KEELOQ, 100 m

Sterownik radiowy U1HS firmy Elmes to nowoczesna i niezawodna radiolinia, składająca się z odbiornika U1HR oraz dwóch pilotów UMB100HT. Dzięki zastosowaniu w sterowniku U1H S pilotów jedno przyciskowych, istnieje możliwość skorzystania z trybu pracy odbiornika, w którym jednym przyciskiem załączane będzie wyjście i wyłączane. Zestaw charakteryzuje się doskonałą czułością i selektywnością oraz zgodnością z najnowszymi wytycznymi UE w zakresie urządzeń zdalnego sterowania.

Tryby pracy odbiornika

Wyjście przekaźnikowe sterownika U1HS może pracować w jednym z kilku trybów:

• Pilot załącza wyjście na zaprogramowany czas. Kolejne naciśnięcie pilota przedłuża czas załączenia.
• Pilot na przemian załącza i wyłącza wyjście.
• Wyjście jest załączone tak długo, jak długo naciśnięty jest pilot.
• Jeden przycisk pilota załącza wyjście, a drugi - wyłącza (wymaga pilota przynajmniej 2-kanałowego).

Najważniejsze cechy:

✅ jedno wyjście przekaźnikowe separowane galwanicznie typu NC/NO (normalnie zwarte lub normalnie rozwarte),

✅ wyjście tranzystorowe S typu OC (otwarty kolektor) podające impulsy do masy przy przełączaniu wyjścia przekaźnikowego,

✅ dwukolorowa dioda świecąca LED sygnalizująca stan wyjścia przekaźnikowego,

✅ radio superheterodynowe o wysokiej czułości i selektywności,

✅ pojemność pamięci pilotów: 112,

✅ system kodowania zmiennego KEELOQ.

✅ zgodność z najnowszymi wytycznymi UE w zakresie urządzeń zdalnego sterowania,

✅ wiele różnych trybów pracy wyjścia,

✅ zasilanie napięciem 11..17VDC

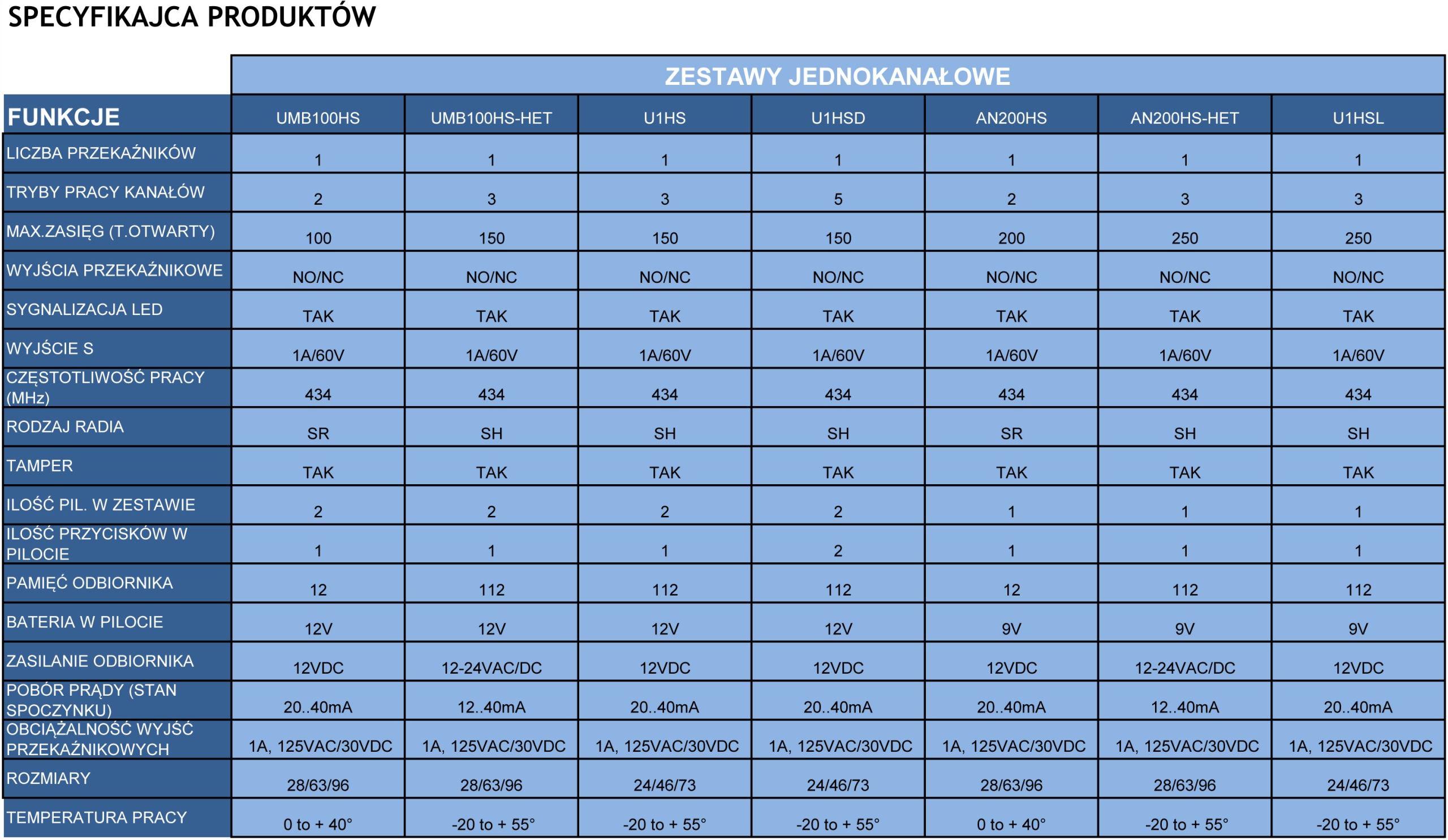

DANE TECHNICZNE:

• Typ urządzenia Sterownik radiowy
• Częstotliwość pracy 433.92 MHz
• Ilość kanałów 1
• Wyjścia przekaźnikowe NO/NC
• Moc: 3-5mW
• Zasięg 100 m
• odbiornik radiowy superheterodynowy, czułość: -106 dBm i selektywności
• Ilość obsługiwanych pilotów 112
• Napięcie zasilania Odbiornik: 12 V, nadajnik: bateria 12 V
• Temperatura pracy -20...+55 °C
• Wymiary Odbiornik: 24 x 46 x 73, nadajnik: 46 x 34 x 14 mm
• obciążalność wyjścia przekaźnikowego: 1A, 120VAC/30VDC
• 2 tryby pracy wyjścia: 1 - monostabilny = czas załączenia wyjścia od 0,25 sek. do 4 godzin / 2 - bistabilny = włącz / wyłącz
• wyjście S (1A/60V) typu "otwarty kolektor"
• wyjście antysabotażowe sygnalizacji otwarcia obudowy, typu NC (zwarte przy  zamkniętej obudowie)  stosowane w systemach alarmowych
• jedno wyjście przekaźnikowe separowane galwanicznie typu NC/NO (normalnie zwarte lub normalnie rozwarte),
• wyjście tranzystorowe S typu OC (otwarty kolektor) do łączenia akustycznej sygnalizacji przełączenia wyjścia przekaźnikowego,
• dwukolorowa dioda świecąca LED sygnalizująca stan wyjścia przekaźnikowego,

INFORMACJE DODATKOWE

Sterownik radiowy

Przeznaczony do kontroli systemów alarmowych

U1HS - Sterownik radiowy przeznaczony do kontroli systemów alarmowych i innymi urządzeń elektrycznych, które są wyposażone w wejścia przekaźnikowe. W skład zestawu wchodzą radioodbiornik U1HR i 2 piloty jednokanałowe UMB100HT.

Kod dynamicznie zmienny KEELOQ

Niemożliwy do skopiowania kod pilota

Sterownik radiowy do komunikacji używa dynamicznie zmiennego kodu KEELOQ, który znacznie podnosi bezpieczeństwo użytkowania systemu - transmisja jest utajniona i niemożliwe jest skopiowanie kodu pilota przez osoby trzecie.

Bardzo dobra czułość i selektywność radioodbiornika

Pamięć do 112 pilotów

U1HR - Jednokanałowy odbiornik superheterodynowy, przystosowany do współpracy z systemami zdalnego sterowania i systemami bezprzewodowymi ELMES. Ze względu na zastosowanie układu superheterodyny (mieszanie sygnału wielkiej częstotliwości z częstotliwością z lokalnego generatora) gwarantuje bardzo dobrą czułość i selektywność radioodbiornika. Dodatkowo cechuje się on stosunkowo niewielkimi wymiarami, ma możliwość wgrania do pamięci do 112 pilotów i może pracować w trybie monostabilnym lub bistabilnym.

UMB100HT - Jednokanałowy pilot radiowy, przeznaczony do współpracy z system bezprzewodowy ELMES. Pilot pracuje na częstotliwości 433.92 MHz i charakteryzuje się niezawodnością oraz bezpieczeństwem użytkowania.

Zalety superheterodyny

Odbiornik superheterodynowy jest to rodzaj odbiornika radiowego z przemianą częstotliwości. Zbudowany został w oparciu o nowoczesny układ scalony. Charakteryzuje się bardzo wysoką czułością (< -110dBm) oraz dużą odpornością na zakłócenia radiowe. W praktyce, dzięki zastosowaniu takiego odbiornika, uzyskuje się znacznie większe zasięgi działania (w porównaniu z odbiornikiem standardowym typu superreakcja). Dobra czułość i selektywność sprawiają, że możliwa staje się instalacja w miejscach o dużym poziomie zakłóceń radiowych.

System kodowania zmiennego KEELOQ

W tym systemie każde naciśnięcie przycisku pilota powoduje wygenerowanie i wysłanie nowego kodu. Odbiornik śledzi te zmiany i reaguje wyłącznie na nowy kod. Kody raz użyte nie są akceptowane. Uniemożliwia to ponowne użycie kodów przechwyconych.

Wyjście przekaźnikowe

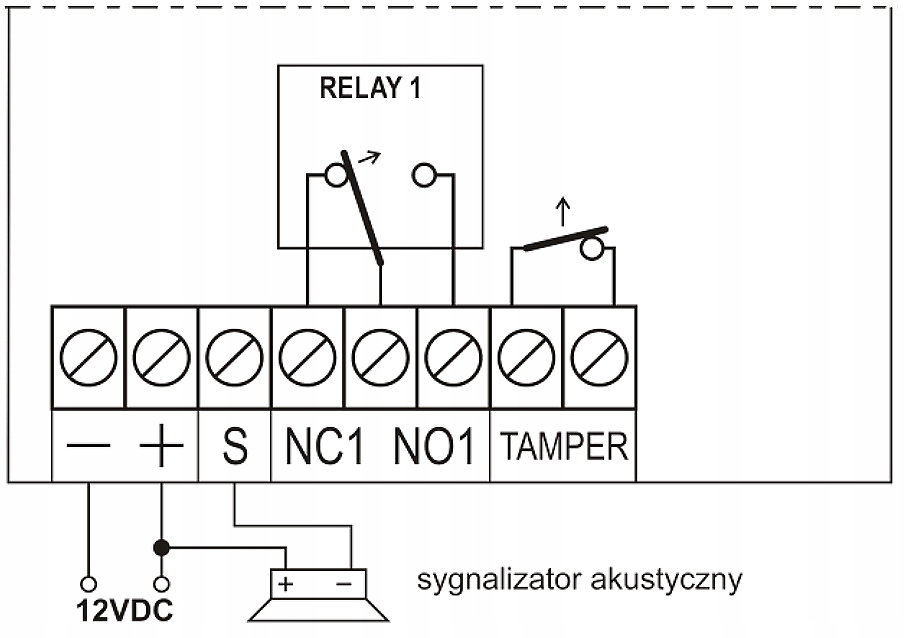

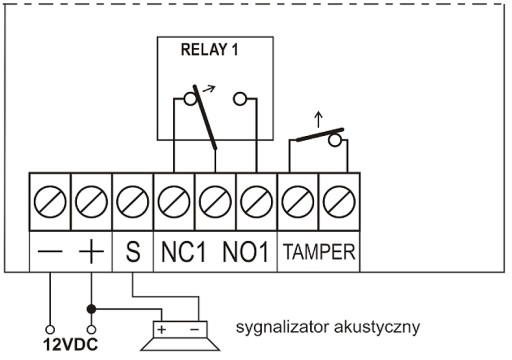

Odbiornik U1HR wyposażony został w wyjście przekaźnikowe umożliwiające sterowanie innymi urządzeniami. Do listwy zaciskowej wyprowadzone są 3 styki przekaźnika: normalnie rozwarte (NO) i normalnie zwarte (NC) oraz jeden zacisk wspólny. Wyjścia te przełączają się w stan przeciwny po otrzymaniu przez odbiornik prawidłowego kodu z pilota.

Sygnalizacja LED pracy

Odbiornik sterownika radiowego U1HS posiada dwukolorową diodę świecącą LED. Sygnalizuje ona stan załączenia wyjścia przekaźnikowego (świeci na zielono) i wyłączenia wyjścia (świeci na czerwono)

Wyjście sygnalizacyjne S

Odbiornik posiada wyjście tranzystorowe typu otwarty kolektor (oznaczone literą S) przeznaczone do łączenia z zewnętrzną sygnalizacją akustyczną lub optyczną. Na wyjściu tym pojawiają się dwa impulsy zwarcia do masy przy załączeniu przekaźnika, a jeden – przy wyłączeniu. Dwa impulsy pojawiają się także wtedy, gdy naciśnięty przycisk pilota nie załącza wyjścia, a jedynie przedłuża czas podtrzymania wyjścia. Natomiast w trybach D i E, w których pierwszy przycisk pilota załącza, a drugi wyłącza wyjście, na wyjściu „S” pojawiają się dwa impulsy przy każdym naciśnięciu pierwszego przycisku pilota, a jeden impuls – przy każdym naciśnięciu drugiego.

Pamięć odbiornika

Ponieważ każdy pilot ma inny kod, odbiornik musi zapamiętać (nauczyć się) kodu każdego nadajnika indywidualnie, a ograniczona pojemność pamięci umożliwia zapamiętanie do 112 nadajników. Wprowadzenie do pamięci 113-tego spowoduje usunięcie pierwszego, itd. Eliminacja z systemu zgubionego lub skradzionego pilota wymaga wykasowania wszystkich pilotów z pamięci odbiornika, a następnie ponownego programowania do odbiornika pozostałych pilotów. Usunięcie pojedynczego pilota jest możliwe, ale tylko z użyciem pilota, który chcemy usunąć.

Kod producenta: U1HS
