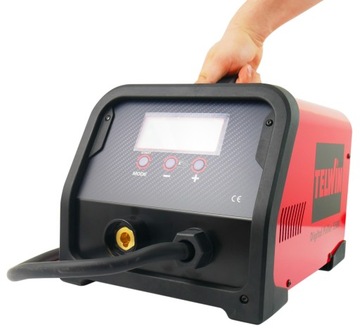

Spotter Spotter Blacharski TELWIN 5500 400V Аппарат для сварки листового металла BITY SZPON

SPOTTER spoter Blacharski TELWIN 5500 400V Zgrzewarka do blach BITY SZPON

Urządzenie do spawania oporowego przeznaczone do użytku przemysłowego i profesjonalnego

Zobacz zgrzewarkę Telwin 5500 400v na filmie:

https://youtu.be/NJACA6-nnFw

Skopiuj link i wklej do okna przeglądarki

✅ Przenośna instalacja do spawania oporowego (spawarka punktowa) z mikroprocesorowym sterownikiem cyfrowym. Urządzenie umożliwia wykonywanie licznych rodzajów obróbki na gorąco i punktowych na blachach, które są specyficzne dla sektora samochodowego oraz tych sektorów, w których występują analogiczne rodzaje blachy.

✅ Główne parametry urządzenia są następujące:

• ✔️ automatyczne ustawianie parametrów spawania
• ✔️ możliwość zmiany czasu spawania w stosunku do wartości ustawionej w trybie automatycznym
• ✔️ ograniczenie przetężenia linii po włączeniu urządzenia
• ✔️ podświetlany wyświetlacz ciekłokrystaliczny umożliwiający wyświetlanie poleceń oraz ustawionych parametrów

✅ Spawarka punktowa może być używana do spawania blach żelaznych o niskiej zawartości węgla oraz blach żelaznych ocynkowanych.

• 1️⃣ Kabel prowadzący do pistoletu: 2.5m
• 2️⃣ Kabel masowy: 1.5m
• 3️⃣ Kabel zasilający na siłę: 3.5m
• 4️⃣ Uchwyt z masą do punktowania

Wyświetlacz:

• A. Przycisk wielofunkcyjny

  - ✔️ ”START” aktywuje urządzenie do funkcjonowania przy pierwszym uruchomieniu

  - ✔️ “MODE” wybieranie programu używanego narzędzia od H do K

  - ✔️ “WYBÓR JEDNOSTKI MIARY” – trzymając przycisk przez 3 sekundy jest możliwe ustawienie jednostki grubości blachy [mm], [in], [ga]

• B. Zmniejszanie grubości blach, czasu zgrzewania oraz mocy
• C. Zwiększanie grubości blach, czasu zgrzewania oraz mocy
• D. Wyświetlacz ciekłokrystaliczny
• E. "START" Sygnalizuje że należy wcisnąć przycisk "MODE" aby aktywować urządzenie do pracy
• F. Wyświetla używany program, grubość blachy lub kod alarmu (Szerzej wyjaśnione w instrukcji obsługi )
• G. Pistolet "Studder" bez spustu (wersja z aktywowaniem poprzez zetknięcie z elementem obrabianym)
• H. Zgrzewanie punktowe kołków, nitów, podkładek, podkładek oczkowych, trójkątów
• I. Zgrzewanie śrub/nitów o średnicy 4-6mm
• J. Używanie elektrody do bańkowania
• K. Używanie elektrody do wbijania
• L. Wskazuje poziom czasu spawania w stosunku do wartości ustawionej automatycznie
• M. Aktywuje się z pistoletem "Studder"
• N. Wskazuje że używane kleszcze są używane
• O. Reprezentuje grubość spawanej blachy
• P. Wskazuje, że urządzenie jest w stanie zabezpieczenia termostatycznego
• Q. Wskazuje jednostkę miary [mm], [in], [ga]

Dane techniczne:

• ✔️ Znamionowe napięcie zasilania: 400V
• ✔️ Częstotliwość sieciowa: 50/60Hz
• ✔️ Maksymalny prąd zgrzewania: 3800A
• ✔️ Jałowe napięcie wtórne: 5.6V
• ✔️ Maksymalna moc: 10.5kW
• ✔️ Moc znamionowa: 1.8kW 50%
• ✔️ Maksymalny prąd zgrzewania punktowego: 2500A
• ✔️ Bezpiecznik sieciowy: 10A
• ✔️ Współczynnik mocy: 0.8
• ✔️ Cykl pracy: 1.5%
• ✔️ Stopień ochrony: IP22

Użytkownik musi stosować się do następujących zaleceń, umożliwiających zmniejszenie ekspozycji na pola elektromagnetyczne:

• ✔️ przymocuj razem najbliżej możliwie dwa przewody spawalnicze, (jeżeli występują)
• ✔️ głowa i tułów powinny znajdować się jak najdalej możliwie od obwodu punktowania
• ✔️ nie owijaj nigdy przewodów spawalniczych, (jeżeli występują) wokół siebie
• ✔️ nie wykonuj połączeń punktowych podczas przebywania w zasięgu obwody spawania. Zwracaj uwagę, aby oba przewody znajdowały się z tej samej strony
• ✔️ podłącz przewód powrotny prądu spawania punktowego, (jeżeli występuje) do przedmiotu, na którym wykonywane jest połączenie punktowe, najbliżej jak tylko jest to możliwe do wykonywania połączenia
• ✔️ nie wykonuje połączeń punktowych w pobliżu spawarki punktowej, nie siadaj i nie opieraj się o nią podczas wykonywania operacji (minimalna odległość: 50cm)
• ✔️ nie pozostawiaj przedmiotów ferromagnetycznych (wytwarzające wokół siebie pole magnetyczne) w pobliżu obwodu spawania punktowego

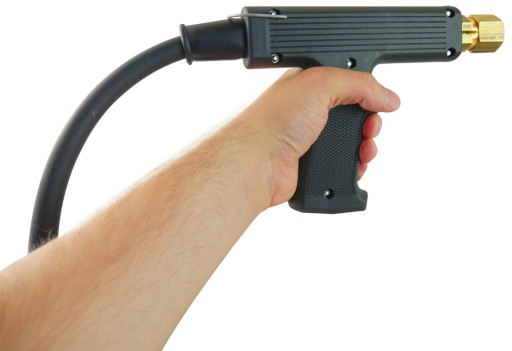

Pistolet z mosiężnym uchwytem na elektrody

• 1️⃣ Uchwyt elektrod na elektrody Ø10/16mm
• 2️⃣ Pistolet automatyczny
• 3️⃣ Chwyt pistoletowy
• 4️⃣ Uchwyt do zawieszenia

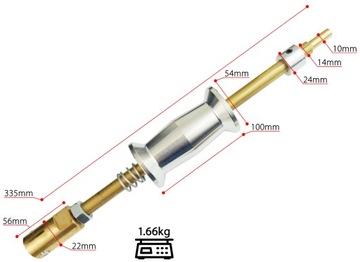

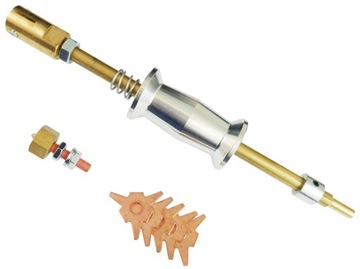

Młotek bezwładnościowy:

✅ Służy do usuwania wgnieceń zarówno małych wgnieceń karoserii jak i tych większych.

• ✔️ Końcówka: uchwyt do trójkątów / gwiazdek spotter

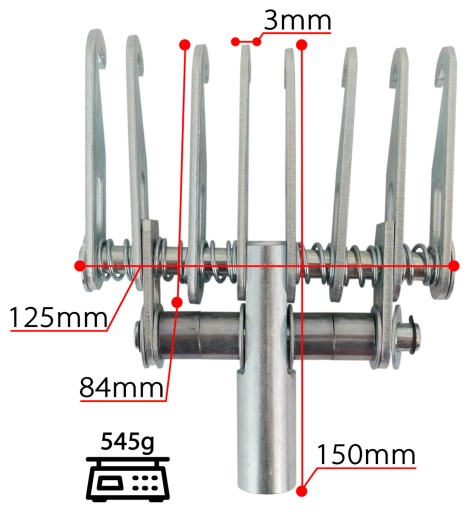

Grubość pazurów to 3mm

✅ Wymiary gwintów wewnętrznych:

• ✔️ Pierwszy gwint M14
• ✔️ Drugi gwint M10 głębiej w uchwycie szpona

Jest to szpon uniwersalny do każdej zgrzewarki spotter.

Elektroda do bitów (podkładek OT) Spotter.

✅ Elektroda posiada gumkę przytrzymującą bit dla wygody pracy.

Wymiary:

• ✔️ Uchwyt: 16 mm

Bity proste:

✅ Bity miedziowane łatwiej przygrzewać do karoserii poprzez lepszą przewodność elektryczną:

• ✔️ 100szt.
• ✔️ Grubość: 1.5mm
• ✔️ Długość: 55mm
• ✔️ Szerokość oczka: 22mm(zewn.), 10mm(wewn.)
• ✔️ Szerokość uchwytu: 9mm

Bity skręcone:

• ✔️ 100szt.
• ✔️Grubość: 1.3mm
• ✔️ Długość: 55mm
• ✔️ Szerokość oczka: 22mm(zewn.), 10mm(wewn.)
• ✔️ Szerokość uchwytu: 9mm

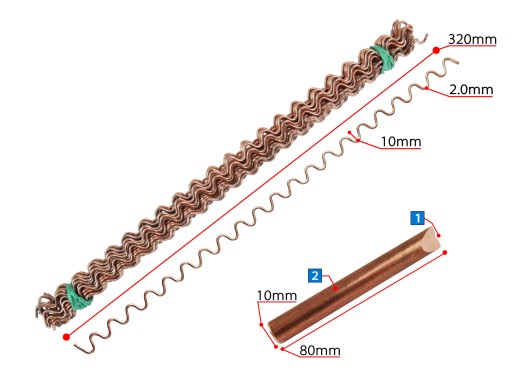

Drut falisty

✅ Drut falisty do przygrzewania za pomocą elektrody, służy do wyciągania wgnieceń za pomocą pazura, szpona (grzebień) 6 / 8-hakowego.

Dane techniczne:

• ✔️ Długość: 320mm
• ✔️ Grubość: 2,0mm lub 2,6mm
• ✔️ Wysokość: 10mm
• ✔️ Ilość w opakowaniu: 25 sztuk

Elektroda do drutu falistego

✅ Elektroda do dokładnego przygrzewania drutu falistego do powierzchni blachy przy pomocy spottera lub zgrzewarki.

✅ Dane techniczne:

• ✔️ Elektroda o średnicy: 10mm
• ✔️ Długość: 80mm
• 1️⃣ Specjalny rowek dla wygodnej pracy
• 2️⃣ Wykonana ze specjalnego stopu miedzi

Podkładki do zgrzewarki spotter 100szt.

✅ Są to podkładki ze specjalnego stopu zapewniającego dobre klejenie i nie przegrzewanie blachy.

• ✔️ Średnica: 16mm (zewn.) 8mm (wewn.)
• ✔️ Grubość: 1.6mm

Elektroda do podkładek

✅ Elektroda do przygrzewania podkładek spotter z magnesem dla wygody pracy.

• ✔️ Średnica uchwytu: 10mm
• ✔️ Długość elektrody: 65mm

Elektroda do bańkowania, obkurczania blachy.

✅ Elektroda ta utwardza blachę.

✅ Montujemy ją do uchwytu od zgrzewarki spotter (gdzie przychodzi młotek), nagrzewamy końcówkę po czym rysując "ślimakiem" po powierzchni blachy ściągamy, utwardzamy ją.

• ✔️ Długość: 305mm
• ✔️ Średnica: 10mm

W zestawie:

• ✔️ Zgrzewarka Telwin Digital Puller 5500 400V
• ✔️ Pistolet automatyczny bez spustu
• ✔️ Przewód masowy z szybką masą
• ✔️ Młotek bezwładnościowy z uchwytem na gwiazdki
• ✔️ Gwiazdki - 5szt.
• ✔️ Bity proste 1.5mm - 100szt.
• ✔️ Bity skręcone 1.3mm - 100szt.
• ✔️ Elektrody do bańkowania - 3szt.
• ✔️ Elektroda do bitów 16mm
• ✔️ Drut falisty 2.0mm lub 2.6mm - 25szt.
• ✔️ Elektroda do drutu falistego
• ✔️ Szpon 8 hakowy 3mm
• ✔️ Podkładki do zgrzewarki - 100szt.
• ✔️ Elektroda do podkładek 10mm
