ГИБРИДНЫЙ АВТОНОМНЫЙ СОЛНЕЧНЫЙ ИНВЕРТОР MPPT 15 кВт, 48 В

Hybrydowy inwerter solarny jednofazowy ESB Off-Grid MPPT SINUS 15kW 48V

Inwertery solarne serii ESB przeznaczone są do budowy niezależnych systemów zasilania Off-grid 230V opartych o energię pozyskiwaną z paneli PV, sieci energetycznej i akumulatora.

Dzięki modułowej konstrukcji i elastycznej konfiguracji inwertery ESB mogą pracować w trybie UPS z ładowaniem akumulatora z paneli PV i/lub sieci energetycznej, mogą również pracować w układach buforowych zasilanych tylko z paneli PV i/lub wspomaganych energią z sieci.

W skład zestawu wchodzą:

• Inwerter solarny ESB
• Kabel komunikacyjny
• Panel sterujący
• Złącza MC4
• Instrukcja obsługi w języku polskim

Najważniejsze parametry:

• Typ: Inwerter Solarny Off-Grid
• Rodzaj: jednofazowy
• Napięcie wyjściowe: 230 VAC
• Moc maksymalna: 15000 VA
• Moc ciągła: 7200 W
• Przebieg napięcia na wyjściu: CZYSTY SINUS
• Prąd ładowania akumulatora: 80 A
• Chłodzenie: Aktywne - wentylator
• Sterowanie Wi-Fi: TAK
• Funkcja MPPT: TAK

Produkt wytwarza czysty sinusoidalny sygnał wyjściowy, identyczny jak ten w sieci energetycznej.

Dzięki temu rozwiązaniu inwerter jest kompatybilny m.in. z: lodówkami, pompami CO, piecami, sprzętem AGD i RTV, oświetleniem, komputerami i wieloma innymi urządzeniami.

Funkcje urządzenia:

• Inwerter solarny o przebiegu czystej sinusoidy
• Wbudowana listwa LED RGB posiadająca możliwość konfiguracji kolorów
• Wbudowany moduł Wi-Fi umożliwiający mobilne monitorowanie (wymagana jest aplikacja)
• Obsługuje funkcję USB On-the-Go
• Opcjonalne wyjście 12V DC
• Wbudowany zestaw przeciwpyłowy
• Odłączany moduł sterujący LCD z szeregiem portów komunikacyjnych dla BMS (RS485, CAN-BUS, RS232)
• Konfigurowalne zakresy napięcia wejścia zasilania dla urządzeń domowych i komputerów osobistych za pomocą panelu LCD
• Konfigurowalny timer i priorytety wykorzystania wyjścia: sieć AC / PV
• Konfigurowalny za pomocą panelu LCD priorytet ładowarki: sieć AC / PV
• Konfigurowalny za pośrednictwem panelu LCD prąd ładowania akumulatora w zależności od zastosowania
• Kompatybilność z zasilaniem sieciowym lub generatorowym
• Automatyczny restart podczas przywracania zasilania AC
• Zabezpieczenie przed przeciążeniem / przegrzaniem / zwarciem
• Inteligentna konstrukcja ładowarki, zapewniająca optymalną wydajność akumulatora
• Funkcja „zimnego startu”

Charakterystyka modelu ESB

Urządzenia z serii ESB łączą w sobie funkcje falownika, regulatora ładowania solarnego oraz ładowarki akumulatora, co pozwala na stworzenie bezprzerwowego systemu zasilania awaryjnego w jednym urządzeniu.

Przyjazny w obsłudze panel sterownia umożliwia dowolną konfigurację urządzenia. Tryb pracy z akumulatorem lub bez, daje możliwość ustawienia priorytetów zasilania, np. panele PV, akumulator lub sieć.

Inwerter musimy podpiąć albo pod sieć albo pod akumulatory, tak aby urządzenia miały zasilanie w momencie, gdy panele nie będą produkować energii (np. po zachodzie słońca). Oczywiście inwerter możemy podłączyć jednocześnie i do sieci i do akumulatorów.

System podłączenia może współpracować zarówno z siecią zasilającą, jak i generatorami prądotwórczymi.

Opis działania

W sytuacji kiedy nie mamy napięcia z instalacji PV, energia z sieci przechodzi przez inwerter do źródeł odbiorczych. Jeśli instalacja fotowoltaiczna zaczyna produkować prąd, wówczas źródła odbiorcze czerpią energię z instalacji PV.

W sytuacji kiedy mamy podłączony akumulator, a instalacja produkuje energię (nadmiar kierowany jest do ładowania akumulatorów) to źródła odbiorcze czerpią energię w pierwszej kolejności z instalacji PV (jeśli takie są ustawienia). Pobierana energia nie przechodzi w takim wypadku przez akumulatory. Dopiero w sytuacji kiedy instalacja PV nie produkuje energii wówczas pobierana jest ona z akumulatora.

Zdejmowany panel sterowania

Konfigurację inwertera oraz sterowanie nim dostępne jest za pomocą intuicyjnego panelu sterowania, który można zainstalować w dogodnym miejscu w odległości do 20m od inwertera.

Komunikacja Wi-Fi za pośrednictwem aplikacji

Inwerter został wyposażony w system komunikacji Wi-Fi. Pozwalana on zarządzać inwerterem przy użyciu smartfona i darmowej aplikacji "WatchPower" dostępnej na systemy Android i iOS

Dzięki połączeniu modułu Wi-Fi z aplikacją, użytkownicy mogą w pełni zdalnie monitorować i sterować pracą inwerterów. Wszystkie rejestratory danych i parametry są zapisywane w iCloud.

Główne funkcje aplikacji:

• Przedstawia status urządzenia podczas normalnej pracy
• Umożliwia skonfigurowanie ustawień urządzenia po instalacji
• Powiadamia użytkowników o pojawieniu się ostrzeżenia lub alarmu
• Umożliwia użytkownikom wyszukiwanie danych w historii przetwornicy

Inwerter hybrydowy

Najważniejszą cechą inwerterów jest możliwość budowy hybrydowych systemów zasilania bez zewnętrznego akumulatora, który ma znaczący wpływ na koszt i niezawodność sytemu oraz opłacalność inwestycji.

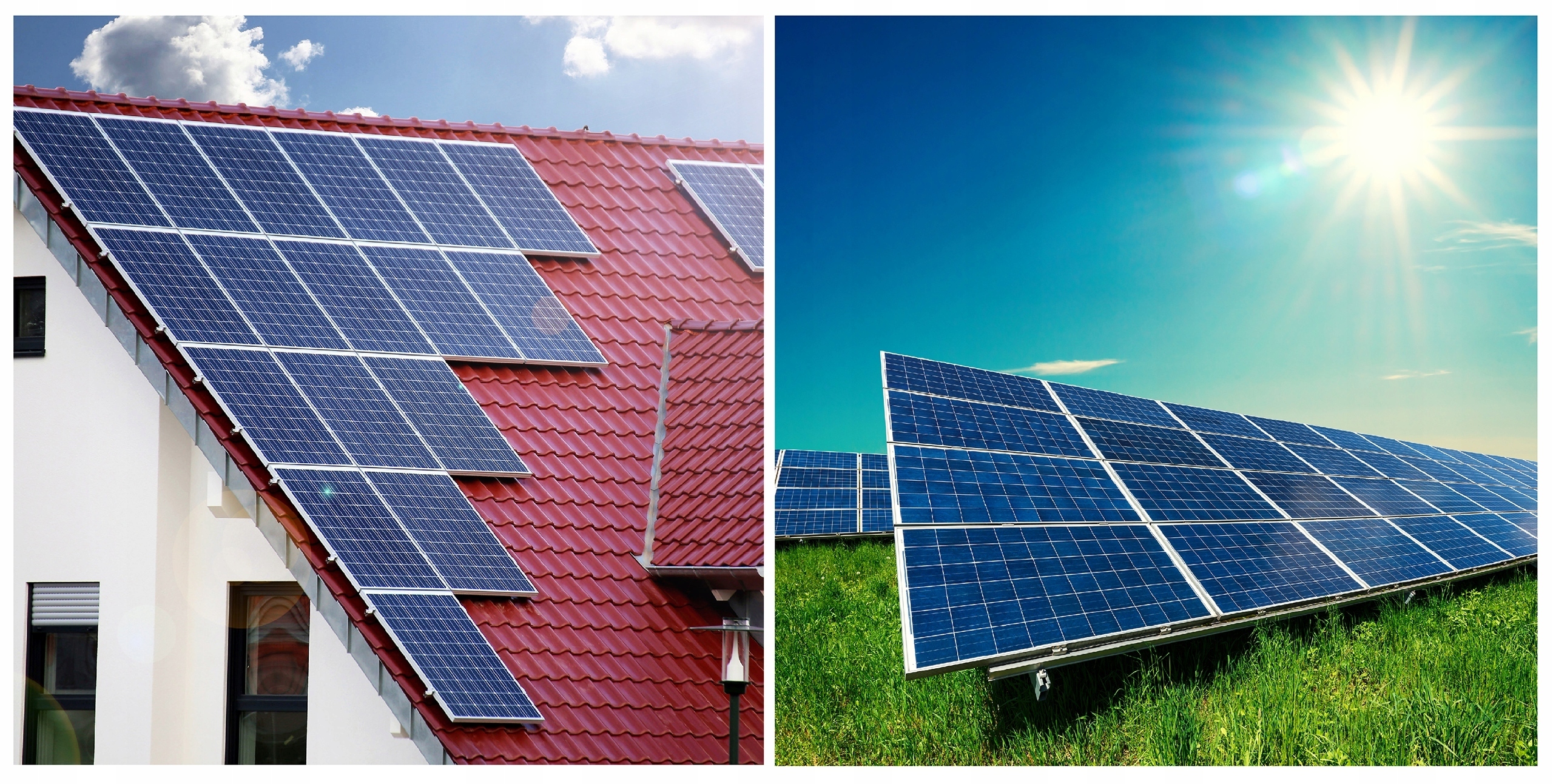

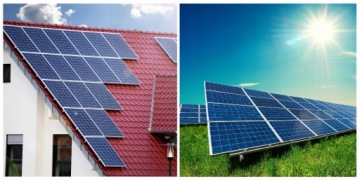

Szerokie zastosowanie - stwórz swoją własną elektrownię!

Wyjściowe stabilne sinusoidalne napięcie zasilania 230V (220V,240V) doskonale nadaje się do zasilania wszelkich odbiorników energii elektrycznej, a wbudowany układ wspomagania przeciążeń rozruchowych pozwala na zasilanie odbiorników o dużym prądzie rozruchowym takich jak sprężarki w lodówkach i agregatach.

Inwerter pozwala na bezproblemowe zasilanie różnych urządzeń domowych, czy biurowych. Z jego pomocą można zbudować własną mini elektrownię wspomaganą zasilaniem z sieci.

Standardowe systemy fotowoltaiczne Off-Grid zaplanowane są średnio na okres 25 lat bezawaryjnej pracy i nie wymagają w tym czasie specjalnej konserwacji.

Renomowany producent - AZO DIGITAL

AZO Digital to polska firma technologiczna zajmująca się projektowaniem, wytwarzaniem i wdrażaniem innowacyjnych produktów z zakresu elektroniki i energetyki. Firma jest obecna w dziedzinach transportu kolejowego, drogowego i morskiego oraz od kilkunastu lat tworzy i rozwija technologie stosowanie w branży fotowoltaicznej, a także oświetlenia zewnętrznego i przemysłowego.

Wszystkie urządzenia oferowane przez AZO Digital cechują się najlepszymi, autorskimi rozwiązaniami technicznymi. Doświadczona kadra inżynierska AZO Digital , stosując standardy jakości wynikające z posiadanej certyfikacji ISO9001:2008, wykonuje projekty urządzeń odpowiadające bieżącym potrzebom rynkowym.

Specyfikacja techniczna:

PARAMETRY WEJŚCIOWE

• Nominalne napięcie wejściowe: 230 VAC
• Zakres napięcia wejściowego: 90-280 VAC
• Częstotliwość napięcia pracy: 50 Hz/60 Hz (automatyczne wykrywanie)

PARAMETRY WYJŚCIOWE

• Napięcie wyjściowe 230 VAC
• Moc szczytowa 15000VA
• Moc ciągła: 7200W
• Sprawność: 93%
• Czas przełączenia: 10-20 ms
• Przebieg napięcia na wyjściu: Czysta Sinusoida
• Fazy czynne: 1

AKUMULATOR

• Napięcie akumulatora: 48 VDC
• Napięcie ładowania akumulatora: 54 VDC
• Zabezpieczenie przed przeładowaniem akumulatora: 66 VDC
• Maksymalny prąd ładowania z paneli PV: 80 A

PARAMETRY PV

• Rodzaj ładowania: MPPT
• Maksymalna moc paneli PV: 8000W (2x4000W)
• Zakres napięcia pracy MPPT: 90-450 VDC
• Maksymalne napięcie obwodu paneli PV: 500 VDC
• Napięcie rozruchowe: 80 VDC (+- 5VDC)
• Maksymalny prąd z paneli PV: 2x 18 A

WYMIARY WAGA

• Wymiary (dł. x sz. x wys.): 150 x 433 x 600 mm
• Waga: 19,3  kg
• Komunikacja: USB / RS232 / RS485 / WiFi / Dry-contact

WARUNKI PRACY

• Temperatura pracy: -10°C ~ +50°C
• Wilgotność: 5%-95% wilgotność względna (bez kondensacji)
• Stopień ochrony (IP): IP21
