Витая антенная розетка VITALCO SMA 50 Ом

Gniazdo antenowe współosiowe SMA 50Ω skręcane VITALCO

nr katalogowy: 68491

Opis przedmiotu

Dostawcą przedmiotu jest renomowana firma VITALCO - producent kabli i osprzętu AV. Karta katalogowa, hiperlink do strony producenta oraz szczegółowa specyfikacja dostępna jest pod adresem: www.stratos.pl/strony/68491.htm

Złącza rodziny SMA (SubMiniature version A) są miniaturowymi złączami wysokiej częstotliwości o impedancji 50Ω i paśmie pracy do 18GHz. Stosowane są najczęściej w urządzeniach i antenach WiFi oraz LTE. Złącza występują w wersjach SMA i RSMA różniących się rodzajem pinu centralnego. RSMA (RP-SMA Revers Polarity SMA) jest odmianą złącza SMA o identycznych rozmiarach z zamienionym pinem centralnym (wtyk SMA posiada pin męski zaś wtyk RSMA ma pin żenski i analogicznie gniazdo SMA posiada pin żeński zaś gniazdo RSMA ma pin męski.

Oferowane złącze jest gniazdem SMA żeńskim o impedancji 50Ω przeznaczonym do obsadzenia na współosiowym kablu koncentrycznym o średnicy zewnętrznej do 6mm, czyli na kablach 50Ω typu RG174, RG58, H155 i ich odpowiednikach. Obsadzenie złącza na kablu polega na przykręceniu żyły środkowej (SIGNAL) kabla koncentrycznego do tulejki centralnej, kontakt do ekranu (GROUND) wykonany jest w formie 'chorągiewki' którą należy na ekranie zacisnąć.

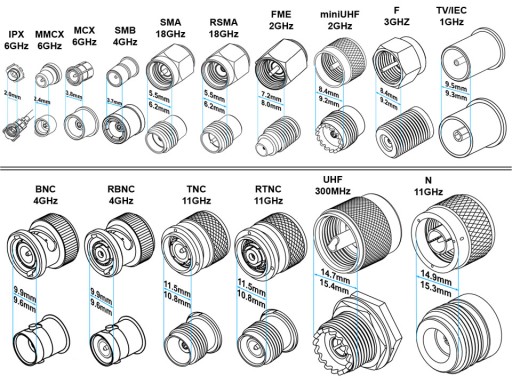

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Oferowane gniazdo wykonane jest z niklowanego mosiądzu i posiada złocony styk centralny. Osłona wykonana jest z miękkiego TPE. Impedancja gniazda wynosi 50Ω.

Dane techniczne

• Złącze: gniazdo SMA żeńskie
• Impedancja: 50Ω
• Pasmo pracy: 18GHz
• Materiał: korpus mosiężny niklowany, styk centralny złocony, osłona TPE
• Wymiary z osłoną (długość/średnica): 49/11mm
• Masa 1szt: ok. 6g
• Maksymalna średnica pasującego przewodu: 6mm

Oferowany przez nas produkt jest towarem nowym, nieużywanym, zapakowanym fabrycznie. Oferowany przedmiot tak jak wszystkie sprzedawane przez nas artykuły jest towarem aktualnie dostępnym w naszym magazynie co umożliwia natychmiastową wysyłkę.
