КАНАЛЬНЫЙ ВОДОНАГРЕВАТЕЛЬ НКВ 200-4 РЯДА 13кВт

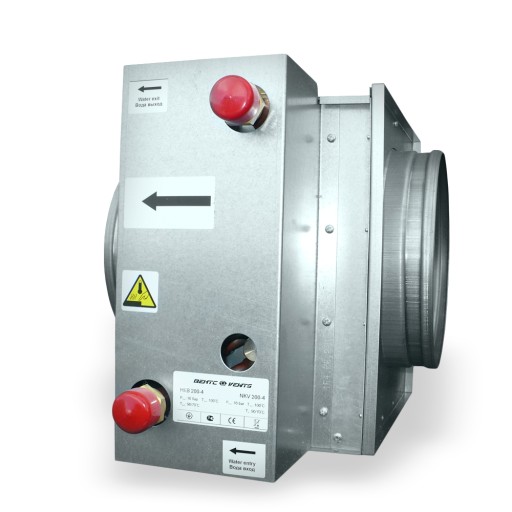

WODNA NAGRZEWNICA KANAŁOWA NKV Ø200 - VENTS

moc maksymalna 13kW, liczba rzędów rur: 4.

DANE TECHNICZNE:

• wykonana ze stali ocynkowanej,
• ilość rzędów rur: 4,
• średnica przyłącza Ø200,
• do nawiewnych systemów wentylacji,
• do nagrzania lub dogrzania powietrza w systemach kanałów wentylacyjnych,
• do podłączenia z kanałami okrągłymi,
• elementy grzejne wykonane z rur miedzianych z aluminiowym ożebrowaniem,
• dopuszczalne ciśnienie robocze 1.6 MPa (16 bar) przy temperaturze wody 100°C,
• opcjonalnie możliwe podłączenie czujnika zabezpieczającego przed zamarzaniem (G 1/4").

OPIS

Kanałowe nagrzewnice wodne przeznaczone do podgrzewania nawiewanego powietrza w systemach wentylacji o przekrojach okrągłych.

A - Temperatura powietrza po użyciu nagrzewnicy

B - Prędkość powietrza przepływającego przez nagrzewnicę

C - Wydajność powietrza przepływającego przez nagrzewnicę

D - Temperatura zewnętrzna powietrza

E - Wydajność wody przepływającej przez nagrzewnicę

F - Spadek ciśnienia wody

G - Moc nagrzewnicy

Przykład obliczania parametrów wodnej nagrzewnicy:

Dla wydajności 700 m3/h, prędkość powietrza w przekroju nagrzewnicy wynosi 4,4 m/s (1).

Aby znaleźć temperaturę, do której możliwe jest nagrzewanie powietrza, należy od punktu przecięcia wydajności (1) z linią obliczeniową zimowej temperatury (opadająca niebieska linia np. -15ºC) przeprowadzić w lewo linię (2) do przecięcia ze spadkiem temperatury wody (np. 70/50) i poprowadzić prostopadłą z osi temperatury powietrza po przejściu przez nagrzewnicę (26ºC) (3).

Dlatego, aby określić moc nagrzewnicy trzeba od punktu przecięcia wydajności (1) z linią obliczeniową zimowej temperatury (wznosząca się czerwona linia np. -25ºC) przeprowadzić na prawo linię (4) w celu przecięcia ze spadkiem temperatury wody (np. 70/50) i poprowadzić prostopadłą na oś mocy nagrzewnicy (13,0 kW ) (5).

Aby określić niezbędną wydajność nagrzewnicy, trzeba opuścić prostopadłą (6) na linię wydajności wody przepływającej przez nagrzewnicę (0,16 l/s).

Aby określić spadek ciśnienia wody w nagrzewnicy, koniecznie trzeba znaleźć punkt przecięcia linii (6) z wykresem straty ciśnienia i przeprowadzić w prawo prostopadłą (7) na oś spadku ciśnienia wody (15,0 kPa).

Połączenie w kierunku przeciwnym do strumienia powietrza.

Podłączenie w tym samym kierunku co strumień powietrza.

WYMIARY

• ØD -198mm
• B - 400mm
• H - 280mm
• H3 - 200mm
• L - 300mm
• L1 - 28mm
• L2 - 65mm
• L3 - 220mm
• K - G 3/4''
