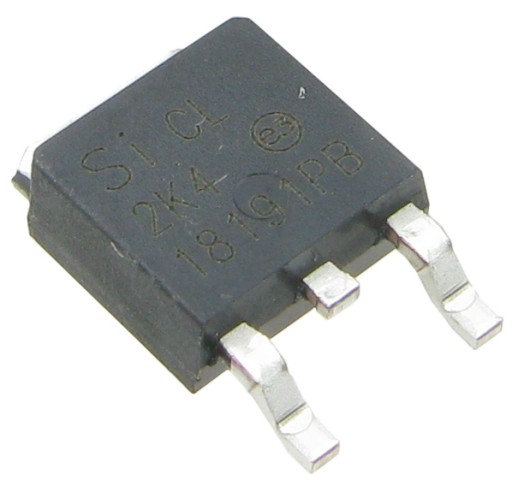

Светодиодный драйвер CL2K4-G 20мА/90В D-PAK/4300

Ogranicznik prądu, driver LED CL2K4-G. Włącza się go szeregowo zamiast rezystora (jedyna różnica - z uwzględnieniem biegunowości). Ogranicza on prąd do 20mA ± 10%, dając stałą jasność, niezależnie od napięcia (zasilanie od 5V aż do 90V). Właśnie ta cecha odróżnia go od rezystora - przy wzroście napięcia wartość prądu pozostanie na bezpiecznym dla diody poziomie. Diody można łączyć szeregowo, prąd płynący w szeregu się nie zmienia, maksymalna ilość diod w szeregu zależy od ich napięcia przewodzenia i napięcia zasilania - suma napięć przewodzenia musi być niższa od napięcia zasilania, a moc wydzielana mniejsza od dopuszczalnej. Ograniczniki można łączyć równolegle, wydajność prądowa wtedy się sumuje.

Nota katalogowa do pobrania: https://tomsyty.pl/datasheets/c/cl2.pdf
