Антенный балунайзер каналов 6-48 DVB-T2 MUX8

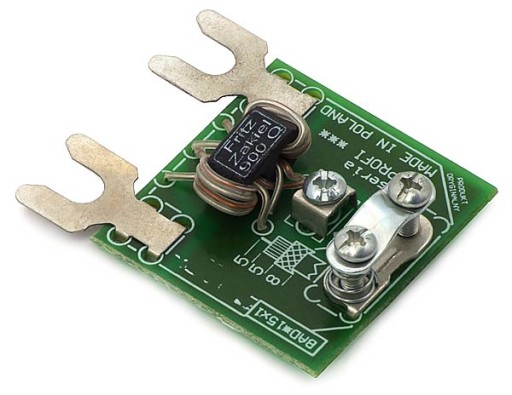

Symetryzator antenowy kanały 6-48 DVB-T2 MUX8

Typowa antena posiada wyjście symetryczne o impedancji 300 omów, natomiast kabel koncentryczny jest obciążeniem niesymetrycznym o impedancji 75 omów.

Dlatego, aby połączyć antenę z kablem koncentrycznym zachowując dopasowanie (stosowanie w całym systemie urządzeń o tej samej impedancji) należy zastosować element pośredniczący, czyli symetryzator.

Symetryzator jest urządzeniem pasywnym wykorzystującym transformator do zmiany impedancji oraz przejścia z linii symetrycznej na niesymetryczną.

Symetryzator został wdrożony do produkcji celem zastosowania go w antenach “siatkowych”.

Projekt jego powstał nie na podstawie obliczeń matematycznych tylko na zasadzie eksperymentu z różnymi wersjami uzwojeń transformatora.

Dane Techniczne:

• Nazwa:                                                      SA III-V
• Kod:                                                           MKSYM0004
• Wejście:                                                     6-48
• Tłumienie [dB]:                                          <1,5
• Impedancja wejściowa [Om]:                   300
• Impedancja wyjściowa [Om]:                    75
