Панельный радиатор TYP22 SIDE 40X60см + вешалка

Stalowy Grzejnik Panelowy

TYP-22 Z. BOCZNE

Z MOCOWANIEM

Producent: Diamond

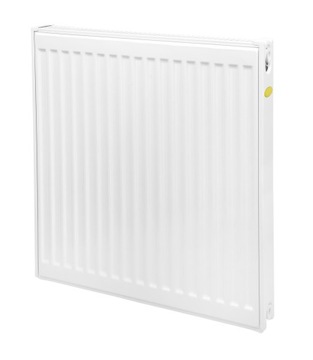

• Grzejnik stalowy DIAMOND, TYP:22 zbudowany jest z dwóch płyt i dwóch wydajnych konwektorów, powierzchnie boczne obudowane osłonami, powierzchnia górna przykryta osłoną typu grill, podłączenie boczne. Ten typ grzejnika sprzedawany jest z załączonym wieszakiem
• Wyprodukowane zostały z wysokogatunkowej blachy stalowej, walcowanej na zimno. Grzejniki są odtłuszczone, cynkofosforowane, zagruntowane kataforycznym malowaniem wstępnym, a następnie pokryte proszkiem antyelektrostatycznym i wypalane w 200 stopniach. Kolor biały (RAL 9016)

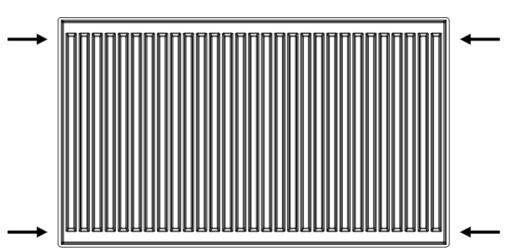

TYP C22- 400x0600 - Grzejnik Dwupłytowy

z podłączeniem bocznym

• moc cieplna przy ΔT=60  = 872W
• moc cieplna przy ΔT=50  = 689W
• moc cieplna przy ΔT=30  = 357W

W tabeli podano moce grzewcze [WAT] dla różnych warunków użytkowania grzejnika (wg EN 442-1):

• Φ30* - nominalna moc cieplna [WAT] dla ΔT30 = [55/45/20]°C
• Φ50* - nominalna moc cieplna [WAT] dla ΔT50 = [75/65/20]°C
• Φ60* - nominalna moc cieplna [WAT] dla ΔT60 = [90/70/20]°C

gdzie ΔT to średnia różnica temperatur - (t - temp. wody zasilającej grzejnik / t - temp. wody wypływającej z grzejnika, / t - temp. powietrza w pomieszczeniu)

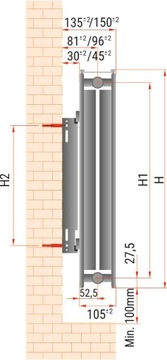

• Wysokość 400 mm
• Szerokość 600 mm
• Grubość 105mm
• rozstaw przyłączy 34,5cm
• Przyłącze boczne 1/2 cala
• Temperatura max- 120C
• Ciśnienie robocze MOP - 10 bar
• kolor - biały
• Reakcja na ogień Klasa A1
• Materiał wykonania: Stal

Normy: EN 442-1:2014

Atest: B-BK-60212-0396/21

W komplecie :

• Grzejnik
• Korki
• Odpowietrznik
• wieszak

Montaż

1. Wyciąć w opakowaniu grzejnika miejsce na wieszaki, ściągnąć plastiki ochronne i umieścić

plastikowe elementy zabezpieczające na hakach

2. Zaznaczyć na ścianie pozycję otworów montażowych

3. Wywiercić otwory montażowe i zamocować wieszaki

4. Zawiesić grzejnik na ścianie

5. Rozpakować grzejnik po zakończonym montażu
