РЕГУЛЯТОР НАПРЯЖЕНИЯ И ТЕМПЕРАТУРЫ REX-C100V+ ДАТЧИК ТИПА К ССР 25А+ РАДИАТОР

XAPR0000122

REGULATOR TEMPERATURY REX-C100FK02-V*AN

AC 230V - WYJŚCIE NA PRZEKAŹNIK SSR

+ CZUJNIK TEMPERATURY TYP K 0°C .. 800°C 1,5m

+ PRZEKAŹNIK PÓŁPRZEWODNIKOWY SSR 25A DA

+ RADIATOR

Sterownik temperatury RKC REX-C100 montowany jest m.in w wielu popularnych stacjach lutowniczych przeznaczonych do napraw układów BGA oraz bardzo szeroko w przemyśle w urządzeniach tj wtryskarki, zgrzewarki, maszyny pakujące, wytłaczarki, piece, chłodnie oraz w wielu innych urządzeniach wymagających precyzyjnej regulacji temperatury.

Jego celem jest utrzymanie temperatury na poziomie zadanej wartości (SV) poprzez badanie jej (PV) przez podłączoną termoparę typu: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS).

REX-C100 w zależności od podłączonej termopary może regulować temperaturę w zakresie -199-1820°C.

Fabryczne ustawienia sterownika to SLH (temp max.)= 400°C oraz SL1(czujnik typu K)=0000.

Parametry te zmienia się z poziomu menu.

Regulator posiada 3 diody LED które sygnalizują:

• ALM - przekroczenie zadanej wartości temperatury,
• ATU - wyłączenie funkcji PID (autotuning),
• OUT - załączenie elementu grzejnego.

Parametry REX C100FK02-V*AN:

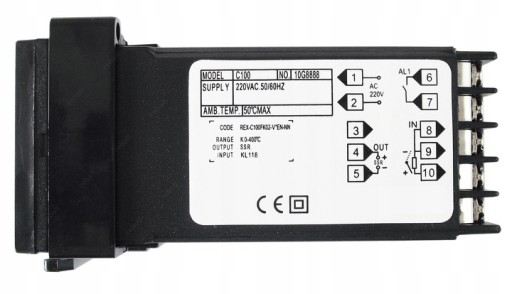

• Model: REX-C100FK02-V*AN
• Typ czujnika temperatury: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS) - (czujniki dostępne w naszej ofercie)
• Dokładność pomiaru: 0,5% lub +/- 3°C
• Cykl próbkowania: 0,5s
• Wyjście SSR: 12V DC - tylko na przekaźniki typu SSR
• Wyjście alarmowe: tak
• Sygnalizacja alarmu: LED
• Zakres mierzonej temperatury: -199,9 - 1820°C (w zależności od typu podłączonej termopary)
• Temperatura pracy: 0–50°C
• Podwójny wyświetlacz LED: mierzonej (PV) i zadanej (SV).
• Zasilanie: AC 220-230V
• Wymiar zewnętrzny: 48x48x100mm
• Wymiar montażowy: 45x45 (głębokość 100mm)

Szybkie podłączenie REX C100FK02-V*AN:

• 1, 2 - zasilanie AC 220-230V
• 9(-), 10(+) - termopara (czujnik temperatury)
• 4(+), 5(-) - wyjście bezpośrednio na przekaźnik SSR typu DC-AC, DC-DC.

Szczegółowe informacje techniczne i ustawienia dostarczamy w angielskiej i polskiej instrukcji obsługi

W komplecie również czujnik temperatury typu K umieszczony wewnątrz osłony ze stali nierdzewnej z przewodem o długości 1,5m.

Czujniki tego typu stosowane bardzo szeroko w przemyśle: wtryskarki, maszyny wulkanizacyjne, piece, komory cieplne.

Parametry techniczne czujnika typu K:

• Typ: K
• Zakres pomiarowy: 0-800°C z dokładnością +/-2,5°C lub 0,75%
• Osłona: stal nierdzewna
• Mocowanie do przewodu: osłona klejona - średnica osłony: 5mm
• Długość osłony: 30mm
• Długość przewodu: 1,5m
• Izolacja przewodu: włókno szklane w oplocie stalowym - odporność na temp. do 400°C
• Połączenie: konektory (czerwony +, niebieski -)

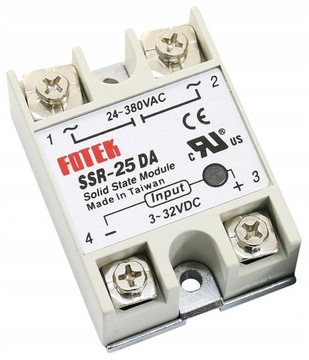

Dodatkowo w komplecie przekaźnik półprzewodnikowy FOTEK SSR-25DA.

Parametry techniczne przekaźnika SSR:

• napięcie pracy (wyjście): 24-380VAC
• izolacja (wyjście): fotoelektryczna
• maksymalny prąd przełączania (wyjście): 25A (do 3680W)
• napięcie sterujące (wejście): 3-32VDC
• prąd wejściowy (wejście): 4,5-20mA
• czas reakcji (wejście): < 10ms
• temperatura pracy: -30 do +80°C
• wymiary: 62mm x 45mm x 23mm
• dioda sygnalizacyjna LED informująca o stanie pracy przekaźnika

Żywotność przekaźników SSR jest nieograniczona przy założeniu, że są one odpowiednio chłodzone. W celu zapewnienia ich długotrwałej pracy należy zapewnić odpowiednie odprowadzenie ciepła poprzez stosowanie radiatorów (powyżej 5A), pasty termoprzewodzącej jak i wymuszonego obiegu powietrza stosując odpowiednio wydajne wentylatory (powyżej 25A).

Obniżenie temperatury o 10°C wydłuża dwukrotnie przewidywany okres eksploatacji przekaźników SSR.

W zestawie znajduje się również radiator który zapewnia przekaźnikowi SSR lepsze chłodzenie oraz żywotność.

Radiator można montować na płaskiej powierzchni (przygotowane otwory).

Parametry techniczne:

• materiał: aluminium
• rozmiar otworów do montażu przekaźnika: M5
• szerokość między otworami do montażu przekaźnika: 48mm
• minimalna szerokość między otworami do montażu na powierzchni dolnej: 64mm
• wymiar dolnej podstawy: 50x80mm
• wymiar górnej podstawy: 50x60mm

Pastę termoprzewodzącą znajdziesz na naszych pozostałych aukcjach.

Schemat podłączenia:

Potrzebujesz przekaźniki półprzewodnikowe SSR oraz termopary - sprawdź nasze pozostałe aukcje.
