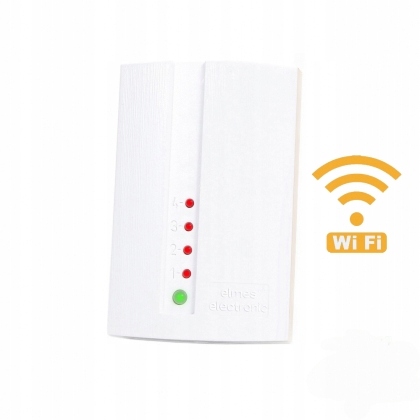

ELMES WF1 Wi-Fi-модуль

Moduł WiFi

Sterowanie odbiornikami za pomocą

smartfonu z systemem Android

Moduł WF1 przeznaczony jest do sterowania odbiornikami na pasmo 434MHz za pomocą smartfonu z systemem Android. Współpracuje wyłącznie z urządzeniami z kodem zmiennym KEELOQ® produkcji Elmes Elektronik. Moduł posiada także 4 wyjścia przekaźnikowe.

Sterowanie odbywa się za pomocą aplikacji "Elmes Control", którą można pobrać z „Google Play Store”. Nie jest dostępna wersja aplikacji na telefony z systemem IOS (Apple).

Sterowanie może odbywa się w ramach lokalnej sieci Wi-Fi. Sterowanie z dowolnego miejsca na świecie (poprzez internet) jest możliwe na dwa sposoby:

• Nasz router posiada stały, publiczny adres IP przyznany mu przez dostawcę internetu.
• Nasz router nie posiada stałego, publicznego adresu IP, tylko tzw. dynamiczny adres IP. To oznacza, że jego adres zmienia się. W takim przypadku należy skorzystać z usługi dynamicznego serwera nazw, ang. DDNS (Dynamic Domain Name System), którą świadczy wielu dostawców, np. „no-ip”, „dyndns”. Dzięki tej usłudze, naszemu routerowi zostanie przypisana stała nazwa (np. „nasz_router.ddns.net”), przez którą będzie można się do niego zawsze odwołać, mimo zmieniającego się jego adresu IP. Uwaga: zanim wybierzemy konkretnego dostawcę usługi DDNS, należy upewnić się, czy nasz router będzie z nim współpracował.

Sterowanie globalne wymaga przekierowania portu w routerze. W sieci jest wiele poradników, jak to zrobić, tutaj jeden z nich.

Sposób działania modułu WF1:

Po naciśnięciu przycisku na ekranie telefonu, do modułu WF1 zostaje wysłane polecenie przypisane do tego przycisku. Moduł WF1 - w zależności od rodzaju komendy - zareaguje na to polecenie w jeden z następujących sposobów:

1) wyśle, trwającą około 1 s transmisję radiową na paśmie 434MHz, która wysteruje odbiornik radiowy Elmes,

2) załączy na stałe, wyłączy, albo załączy na 1,5 s jeden z 4 przekaźników znajdujących się na płycie modułu
