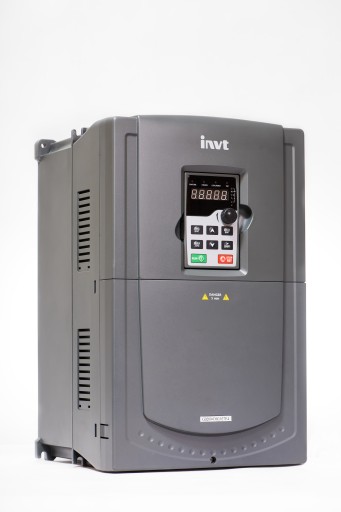

Falownik 37kW INVT GD200A-037G/045P-4 2 lata Gwa

Goodrive200A

Model:  GD200A-037G/045P-4

Napięcie wejściowe i częstotliwość: trójfazowe 380-440V, 50 lub 60Hz

Prąd wyjściowy: 75/90A

Moc wyjściowa: 37/45kW

Częstotliwość wyjściowa: 50Hz/60Hz, wahania: ±5%

Metoda sterowania: Skalarne U/f, Wektorowe SVC

Przeciążalność:

150% prądu znamionowego: 1 minuta

180% prądu znamionowego: 10 sekund

200% prądu znamionowego: 1 sekunda

Sposób montażu: na ścianie, kołnierzowe

Temperatura otoczenia: -10-50°C, obniżone parametry powyżej 40°C

Stopień ochrony: IP20

Chłodzenie: wymuszone

Moduł hamujący: opcjonalny (DBU100H-060-4)

Filtr EMC: Wbudowany C3 zgodny z wymaganiami IEC61800-3 C3

Wymiary (szer. x wys. x gł.) (mm): 270 x 555 x 325

Goodrive200A to wektorowe  przemienniki częstotliwości służące  do regulacji prędkości obrotowej trójfazowych silników indukcyjnych klatkowych. Oferujemy je w zakresie mocy od 18,5kW do 500kW z zasilaniem trójfazowym 400V. Falowniki tej serii cechują rozbudowane możliwości sterowania, konkurencyjna cena oraz wysoka niezawodność. Przyjazne dla użytkownika i funkcjonalne oprogramowanie a także zastosowanie zaawansowanego procesora sygnałowego TMS320 o dużych możliwościach pozwala  na zastosowanie falownika nawet w bardzo wymagających aplikacjach. Ponadto są one wyposażone w filtr EMC kategorii C3, wyjmowany panel operatorski LED a także port RS485 z protokołem ModbusRTU, dzięki temu znajdują one zastosowanie w wielu maszynach i urządzeniach. Doskonale sprawdzają się w aplikacjach pompowo - wentylatorowych, a także taśmociągach, kompresorach, nawijakach, przenośnikach, obrabiarkach i wielu innych.

Falowniki te oferujemy w następujących wersjach:

• zasilanie trójfazowe, 400V, zakres mocy od 18,5kW do 500kW.

Charakterystyka:

• Maksymalna częstotliwość wyjściowa 400Hz
• Komunikacja RS485 z protokołem ModbusRTU
• Funkcja regulacji momentu
• Szeroka gama zabezpieczeń
• Historia 5 ostatnich stanów awaryjnych z pamięcią parametrów pracy z 3 ostatnich wyłączeń awaryjnych
• Wbudowany specjalny tryb regulacji napięcia wyjściowego niezależnie od ustawionego U/f
• Funkcja lotnego startu doskonale sprawdzająca się przy starcie z wirującym obciążeniem, np. wentylatorem
• Zdejmowany panel operatorski z wyświetlaczem typu LED (można sterować pracą falownika np. z drzwi szafy sterowniczej)
• Wbudowany filtr przeciwzakłóceniowy EMC kategorii C3 z możliwością odłączenia kondensatorów Y filtra dla zmniejszenia prądów upływowych (przeciwdziała niepożądanemu wyzwalaniu wyłączników różnicowoprądowych)
• Wbudowany regulator PID z funkcją uśpienia umożliwia automatyczne sterowanie np. pompami i wentylatorami,
• Wbudowany moduł hamujący (czoper hamowania)
• Sterowanie dwu- i trójprzewodowe
• Licznik czasu pracy

Zadawanie prędkości:

• wbudowanym na panelu potencjometrem
• przyciskami góra/dół na panelu operatorskim
• przez wejście analogowe listwy zaciskowej
• przez nastawę prędkości predefiniowanej
• zaciskami listwy - 16 prędkości predefiniowanych
• przez pracę manewrową JOG
• przez komunikację w standardzie Modbus
• wejściem cyfrowym impulsowym HDI
• wejściami cyfrowymi – motopotencjometr

Wejścia i wyjścia cyfrowe:

• ustawiana logika dodatnia lub ujemna, zakres napięć 24VDC
• 8 wejść cyfrowych programowalnych
• jedno szybkie wejście impulsowe programowalne
• jedno szybkie programowalne wyjście impulsowe wyjście z otwartym kolektorem
• programowalne funkcje wejść i wyjść cyfrowych, w tym funkcja licznika
• 2 wyjścia przekaźnikowe styki przełączne (SPDT) programowalne
• możliwość dowolnego kształtowania polaryzacji wejść/wyjść (słowem bitowym)

Wejścia /wyjścia analogowe:

• 3 wejścia analogowe, domyślnie 0-10V, ustawiany typ dla dwóch wejść - napięciowe lub prądowe. Skalowanie charakterystyki wejścia według potrzeb przez podanie współrzędnych początku i końca zakresu wejścia
• 2 wyjścia analogowe 0-10 lub 0-20mA, ustawiana charakterystyka wyjścia, wybierana zmienna monitorowana
• wbudowany potencjometr podłączony do niezależnego wejścia o ustawianej charakterystyce, zaciski nie wyprowadzone na zewnątrz.
