Проект ленточно-шлифовальной машины - бесконечная лента 2000x50

Projekt Szlifierki Taśmowej na pas ścierny bezkońcowy 2000x50

Projekt obejmuje:

• Dokumentację konstrukcyjną (131 arkuszy, format A4, A3, A2, A1).
• Skróconą Kartę Informacyjną - dostępna do pobrania w formie załącznika.
• Skróconą Instrukcję Montażu (w skład instrukcji wchodzą Załącznik 1 - Lista części, Załącznik 2 - Widoki rozstrzelone złożeń).
• Pliki w formacie dxf - dla części do wykonania których pliki są niezbędne.
• Pliki w formacie stp - dla części do wykonania których pliki mogą okazać się pomocne.

Parametry szlifierki:

• Prędkość liniowa pasa - 30m/s (dla prędkości nominalnej silnika)
• Moc silnika - 2,2kW (Możliwość montażu silnika i innej mocy znamionowej)
• Nominalna prędkość obrotowa silnika - 2800 1/s (Możliwość montażu silnika i innej prędkości obrotowej)
• Parametry pasa ściernego - 2000x50 - pas bezkońcowy
• Pozycja pracy - PION, POZIOM,  45stopni
• Regulacja pozycji rolki napinacza - TAK, płynna
• Masa - w zależności od zabudowy oprzyrządowania od 70kg - 120kg

Projekt umożliwia wykonanie przystawek:

DWUROLKOWEJ  (wraz ze stolikami - stałym, obrotowym)

Z KOŁEM KONTAKTOWYM (fi160 - koło kontaktowe, elastomerowe - zakupowe)

Z PRZYSTAWKĄ MAGNETYCZNĄ DO PŁASZCZYZN (magnesy stałe)

Z PRZYSTAWKĄ WAŁKÓW WYMIENNYCH (średnica wałków wymiennych - 17mm, 20mm, 25mm, 30mm, 40mm, 50mm, 60mm)

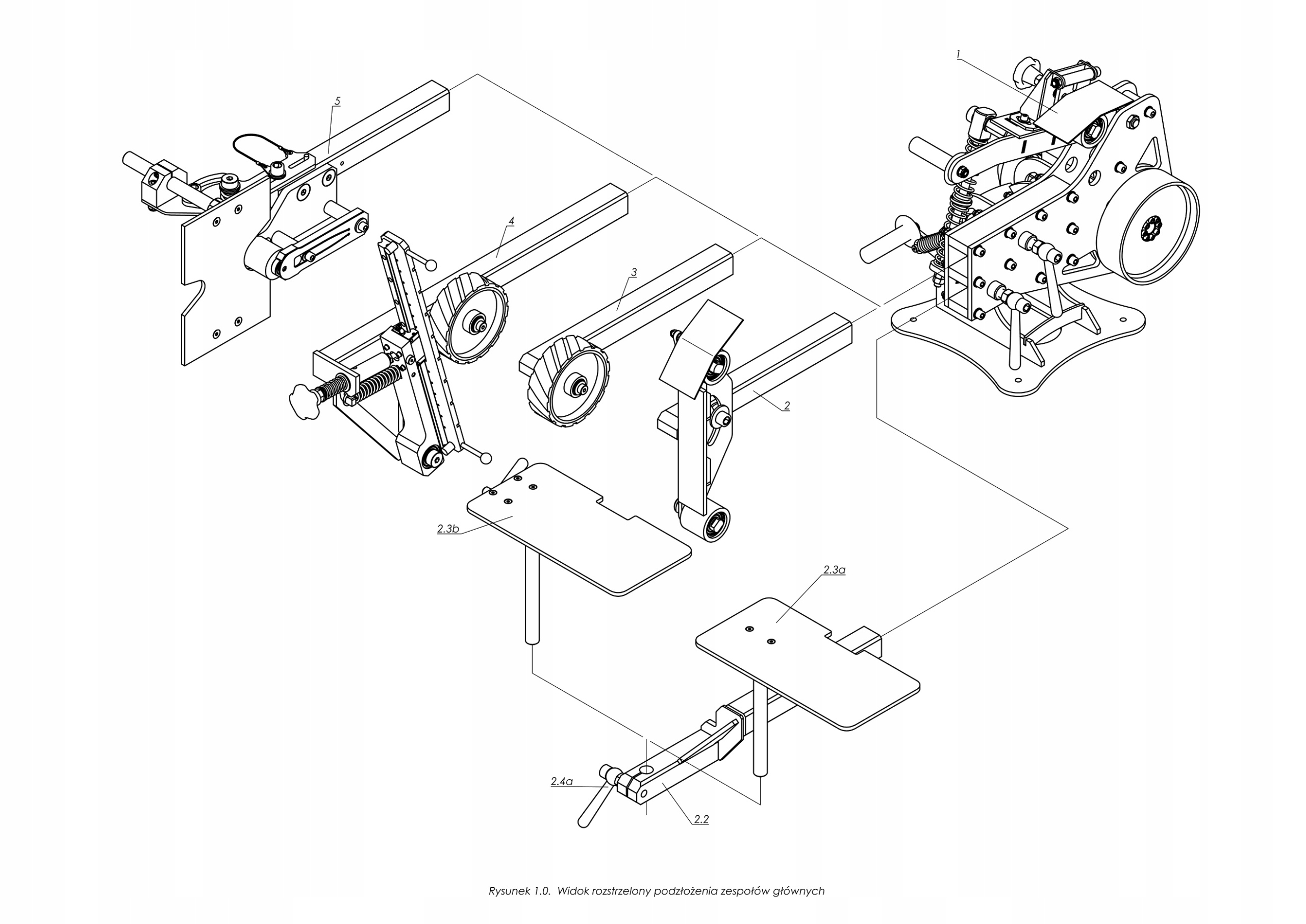

Widok rozstrzelony dla głównych zespołów szlifierki

Załączono pliki w zakładce DODATKOWE INFORMACJE:

Karta produktu - "024 - Karta Informacyjna.pdf"

W przypadku chęci zapoznania się z jakością dokumentacji lub wglądu do części dokumentacji przed zakupem, proszę o przesłanie zapytania w wiadomości do sprzedającego. Ze względu na udostępnienie dokumentacji w formie elektronicznej reklamacja odbywa się w zgodzie z aktualnie obowiązującymi przepisami prawa.

W przypadku zakupu projektu twórca oferuje wsparcie techniczne wobec kupującego w zakresie ewentualnych objaśnień zapisów w dokumentacji - wsparcie nie obejmuje wprowadzania zmian w projekcie na życzenie lub wniosek klienta.

W przypadku zamiaru wykorzystania dokumentacji w formie komercyjnej - należy wystąpić do twórcy o udzielenie zgody w formie pisemnej umowy obejmującej zakres komercjalizacji projektu. Jednocześnie zabrania się odsprzedaży, udostępniania, powielania dokumentacji w jakiejkolwiek formie osobą trzecim.
