Многофункциональный измерительный комплект с принадлежностями MPI-507 + программное обеспечение для ПК PE6

Wielofunkcyjny Miernik Parametrów Instalacji Elektrycznej + Program do Pomiarów PE6

SONEL MPI-507 + PE6 | WMPLMPI507+WAPROSONP

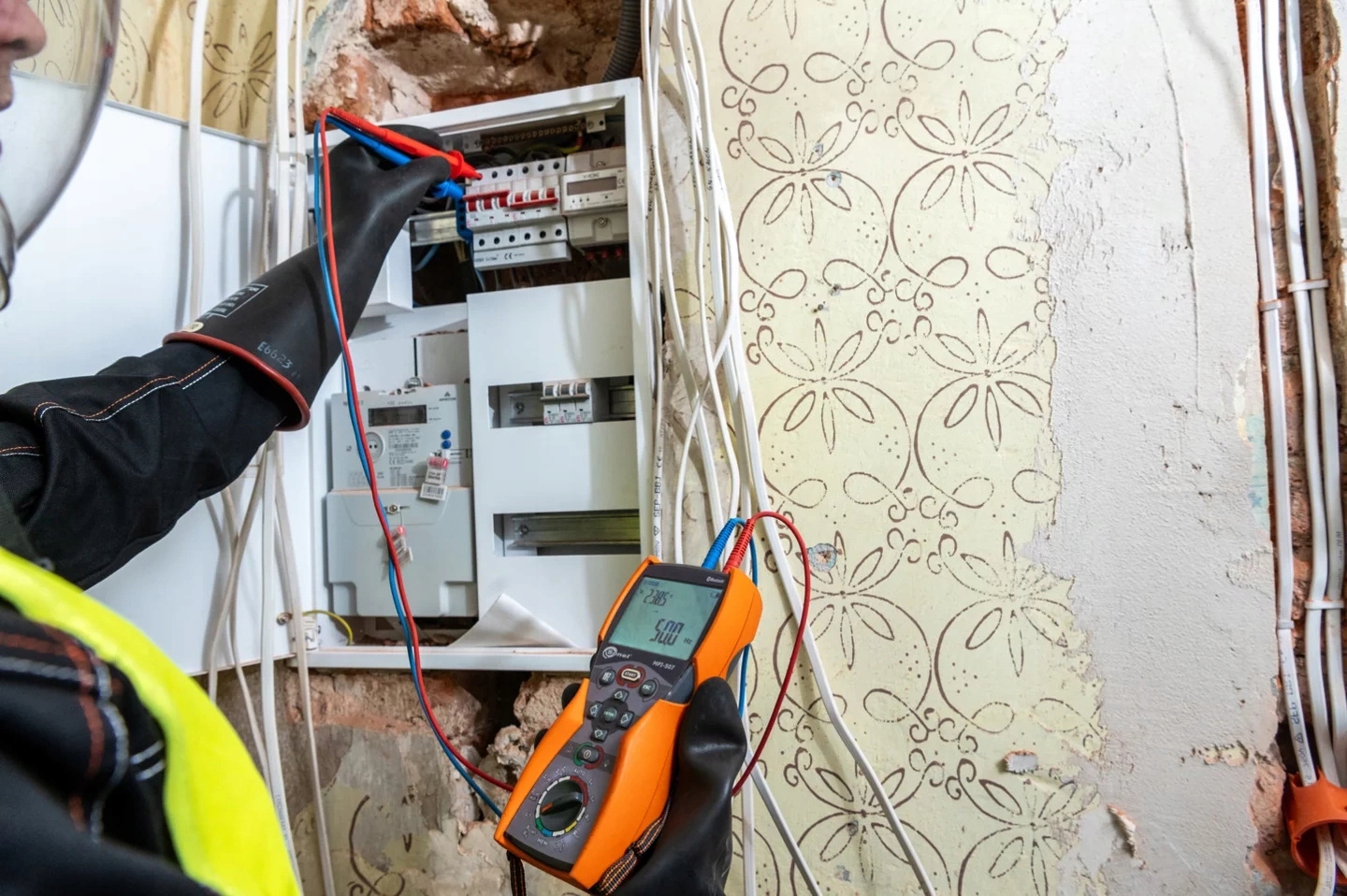

✔️ Za pomocą tego przyrządu możliwe jest wykonanie podstawowych pomiarów różnego rodzaju, w tym:

• Pomiaru parametrów pętli zwarcia
• Rezystancji izolacji
• Pomiaru rezystancji połączeń ochronnych oraz wyrównawczych
• Pomiaru rezystancji uziemienia
• Badanie wyłączników różnicowoprądowych typu AC oraz A

W zestawie znajduje się:

• 1 szt. Miernik SONEL MPI-507
• 1 szt. Adapter WS-03 wyzwalający pomiar (wtyk UNI-Schuko)
• 2 szt. Krokodylek 1 kV 20 A czerwony / żółty
• 2 szt. sonda do wbijania w grunt 25 cm
• 1 szt. Futerał
• 1 szt. Szelki do miernika (typ M-1)
• 1 szt. Przewód 15 m na nawijaku do pomiaru uziemień niebieski
• 3 szt. Przewód 1,2 m (wtyki bananowe) czerwony / niebieski / żółty
• 3 szt. Sonda ostrzowa 1 kV (gniazdo bananowe) czerwona / niebieska / żółta
• 1 szt. Przewód 30 m na nawijaku do pomiaru uziemień czerwony
• Uchwyt - zawieszka obudowy M-1
• 4 x bateria alkaliczna 1,5 V AA, LR6
• Certyfikat kalibracji
• Instrukcja obsługi
• 1 szt. Program PE6

Certyfikat kalibracji jest dokumentem wydawanym nieodpłatnie w procesie produkcji miernika.

Potwierdza nadanie własności metrologicznych (wzorcowania) oraz zachowanie spójności pomiarowej.

W certyfikacie kalibracji pod datą wydania dokumentu znajduje się wykropkowane pole: „Data przekazania do użytku”. Jest to pole pozostawione dla użytkownika, w którym należy wpisać datę zakupu.

Wprowadzona data zakupu może być wykorzystana dla ustalenia kolejnego terminu wzorcowania w oparciu o poniższe zalecenie producenta:

Kolejne wzorcowanie zaleca się przeprowadzić do 12 miesięcy od daty zakupu, jednak nie później niż 24 miesiące od daty produkcji lub sprawdzenia.

Kolejna kontrola metrologiczna realizowana jest przez Laboratorium Badawczo-Wzorcujące firmy Sonel S.A., a wystawiony dokument nosi nazwę - Świadectwo Wzorcowania.

Cechy MPI-507

✔️ Pomiar parametrów pętli zwarcia

• Pomiar impedancji pętli zwarcia w sieciach o napięciach znamionowych: 220/380 V, 230/400 V, 240/415 V o częstotliwościach 45...65 Hz, roboczy zakres napięć: 180...460 V
• Wskazania rezystancji pętli zwarcia R i reaktancji pętli zwarcia X
• Pomiar impedancji pętli zwarcia prądem 15 mA bez wyzwalania wyłączników różnicowoprądowych
• Maksymalny prąd pomiarowy: 7,6 A (przy 230 V), 13,3 A (przy 400 V)

✔️ Badanie wyłączników różnicowoprądowych typu AC, A

• Pomiar wyłączników różnicowoprądowych bezzwłocznych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych 10, 15, 30, 100, 300, 500 mA
• Pomiar prądu wyzwolenia IA oraz czasu zadziałania tA dla prądów 0,5 In, 1 In, 2 In, 5 In
• Pomiar RE i UB bez wyzwalania RCD
• Rozszerzona funkcja AUTO pomiaru RCD, z możliwością pomiaru ZL-PE małym prądem
• Pomiar IA oraz tA przy jednym zadziałaniu RCD

Dodatkowe funkcje MPI-507

✔️ Sprawdzanie poprawności podłączenia przewodu PE za pomocą elektrody dotykowej.

✔️ Pomiar napięcia (0...500 V) i częstotliwości sieci.

✔️ Pamięć 990 wyników.

✔️ Bezprzewodowa transmisja danych do komputera.

✔️ Podświetlane przyciski.

Program Do Tworzenia Protokołów

Sonel PE-6

• Najnowsza odsłona popularnego programu do tworzenia protokołów z pomiarów elektrycznych. PE6 upraszcza proces wykonywania dokumentacji.
• Współpraca z miernikami SONEL S.A.
• Drzewiasta struktura dokumentu
• Rozbudowane bazy zabezpieczeń i punktów pomiarowych
• Automatyczne obliczanie wartości wymaganych
• Automatyczna ocena wyników zmierzonych
• Harmonogram pomiarów

Dodatkowo program wspomaga tworzenie dokumentacji w zakresie:

• Skuteczności samoczynnego wyłączenia (TN-S, TN-C, TN-C-S, TT, IT)
• Parametrów wyłączników RCD
• Stanu izolacji obwodów (TN-S, TN-C, TN-C-S, TT, IT)
• Stanu izolacji kabli elektrycznych
• Stanu instalacji odgromowej i uziemień
• Ciągłości przewodów
• Rezystancji izolacji silników zwartych i rozwartych
• Rezystancji styczników
• Rezystancji wyłączników
• Urządzeń transformatorowych

ZALETY PROGRAMU SONEL PE-6

• Wstawianie zdjęć i rysunków do protokołów
• Drukowanie kontrolek pomiarowych oraz etykiet opisowych tablic
• Kalkulacja wykonanych pomiarów
• Drukowanie faktur
• Automatyczne wypełnianie protokołów serią danych
• Automatyczna ocena wyników zmierzonych
• Harmonogram pomiarów

PIERWSZA REJESTRACJA

Po zainstalowaniu program uruchamia się w wersji demo. Do odblokowania wszystkich funkcji programu należy zarejestrować.

Wymagania sprzętowe

• System operacyjny: min. Windows 10
• Minimalna rozdzielczość: 1024x768
• Zalecana rozdzielczość: 1920x1080
