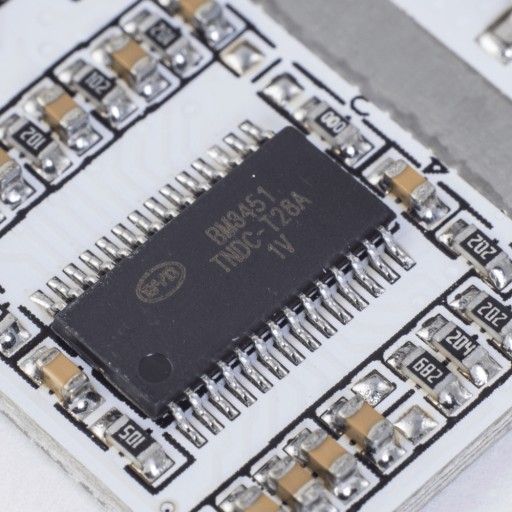

⭐️ ŁADOWARKA Z BMS I BALANSEREM 5S 100A

Moduł ładowarki akumulatorów Li-Ion lub Li-Pol w popularnych rozmiarze 18650 lub podobnych.

✅ Obsługa 4 ogniw lub pakietu 5S o napięciu 18V - 21V (3,6V - 4,2V na ogniwo) z zabezpieczeniami i balanserem.

✅ Możliwość dowolnego przerobienia na 3S/4S/5S.

⭐️ ZASTOSOWANIE

Moduł BMS 5S 100A może być stosowany do przerabiania narzędzi akumulatorowych. Często narzędzia takie mają akumulatory w technologii Ni-Cd, a nowe baterie są bardzo drogie.

Przeróbka takiego akumulatora wkrętarki na Li-Ion będzie nie dość, że tańsza, to jeszcze do dyspozycji będziesz miał akumulator w lepszej technologii i o lepszej wydajności.

Oprócz narzędzi możesz użyć go do zbudowania własnych banków energii lub innych zastosowań, gdzie bateria składa się z szeregowo połączonych akumulatorów Li-Ion/Li-Pol.

Możesz budować większe baterie łącząc ogniwa równolegle. Zwiększysz tym sposobem pojemność całej baterii, oraz maksymalny prąd jaki możesz z niej uzyskać.

⚙️ PARAMETRY MODUŁU BMS 5S 100A:

• Ilość obsługiwanych ogniw: 5
• Maksymalny prąd ciągły: 80 A (osobne podłączenie portów P-/C-)
• Maksymalny prąd ciągły: 60 A (wspólne podłączenie portów P-/C-)
• Chwilowy prąd maksymalny: 100 A
• Funkcja balansera napięcia
• Napięcie balansu: 4,14 - 4,24 V
• Prąd wyrównujący: 60 mA
• Maksymalny prąd ładowania akumulatorów: 60 A
• Maksymalne napięcie ładowania: 12,6V (3S), 16,8V (4S), 21V (5S)
• Zabezpieczenie przeciwzwarciowe
• Czas zadziałania zabezpieczenia przeciwzwarciowego: 100-600 uS
• Zabezpieczenie przed przeładowaniem
• Napięcie zabezpieczenia: 4,21 - 4,29 V (typ.)
• Napięcie resetujące zabezpieczenie: 4,14 - 4,24 V
• Czas wykrycia przeładowania: 1,5 - 2,5 s
• Zabezpieczenie przed nadmiernym rozładowaniem
• Napięcie zabezpieczenia: 2,72 - 2,88 V (typ.)
• Napięcie resetujące zabezpieczenie: 2,9 - 3,1 V
• Czas wykrycia rozładowania: 0,5 - 1,5 s
• Temperatura pracy: -40 ÷ +80 °C
• Wymiary: 60 x 42 x 4 mm

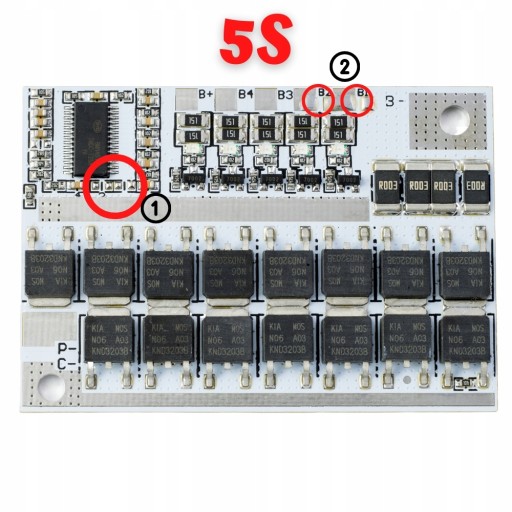

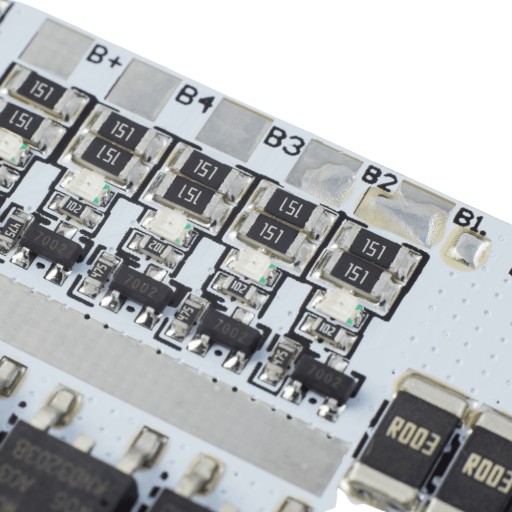

⭐️ MODYFIKACJA PŁYTKI 3S/4S/5S

Moduł z tej oferty jest dostosowany do pracy w układzie 5S. Można to łatwo zmienić wlutowując lub wylutowując w odpowiednie miejsca zworki (rezystory lub kroplę cyny).

Miejsca przeróbek są zaznaczone na czerwono.

⚠️ Uwaga! Przerabiasz układ na własną odpowiedzialność. W innych ofertach dostępne są już gotowe moduły.

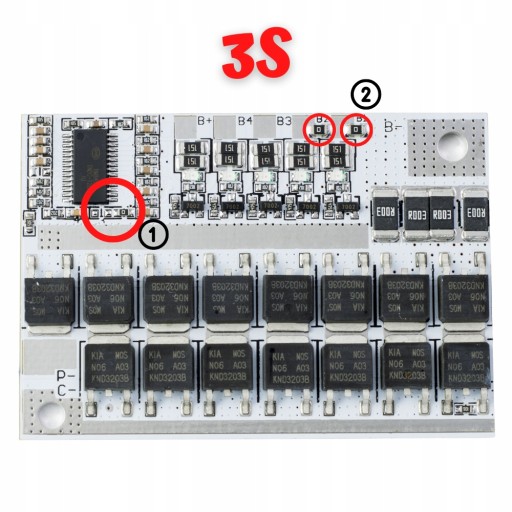

⭐️ MODYFIKACJA PŁYTKI 3S

Miejsca przeróbek są zaznaczone na czerwono.

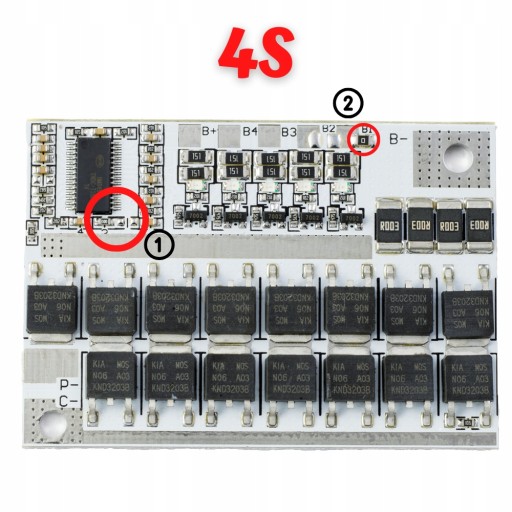

⭐️ MODYFIKACJA PŁYTKI 4S

Miejsca przeróbek są zaznaczone na czerwono.

⭐️ Schemat podłączenia pakietu 5S (18,0V-21,0V) - ładowanie max. 21V

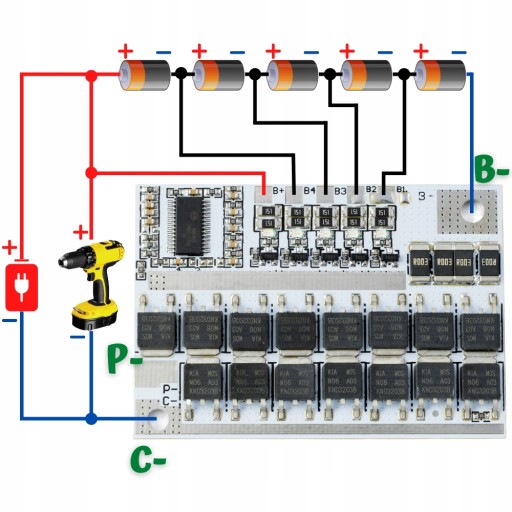

1️⃣ Wspólny port - prąd wyjściowy 60A

• B-: podłączyć do bieguna ujemnego pierwszego ogniwa
• B1: podłączyć do plusa pierwszej celi i minusa drugiego ogniwa
• B2: podłączyć do plusa drugiej celi i minusa trzeciego ogniwa
• B3: podłączyć do plusa trzeciej celi i minusa czwartego ogniwa
• B4: podłączyć do plusa czwartej celi i minusa piątego ogniwa
• B+: podłączyć do plusa piątego ogniwa, ładowarki i obciążenia
• P-: pozostawić niepodłączone
• C-: podłączyć do minusa obciążenia i ładowarki

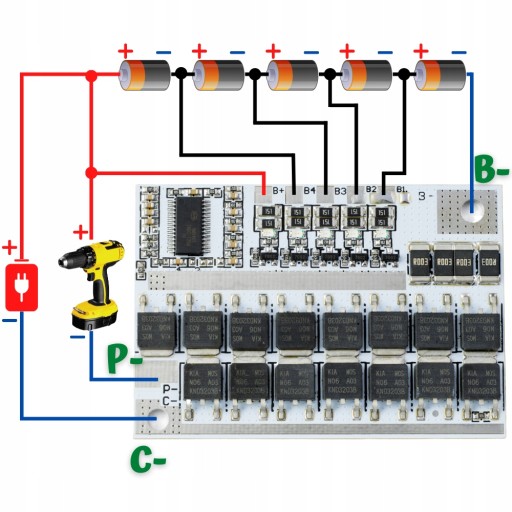

2️⃣ Osobny port - prąd wyjściowy 80A

• B-: podłączyć do bieguna ujemnego pierwszego ogniwa
• B1: podłączyć do plusa pierwszej celi i minusa drugiego ogniwa
• B2: podłączyć do plusa drugiej celi i minusa trzeciego ogniwa
• B3: podłączyć do plusa trzeciej celi i minusa czwartego ogniwa
• B4: podłączyć do plusa czwartej celi i minusa piątego ogniwa
• B+: podłączyć do plusa piątego ogniwa, ładowarki i obciążenia
• P-: podłączyć do minusa obciążenia
• C-: podłączyć do minusa obciążenia i ładowarki

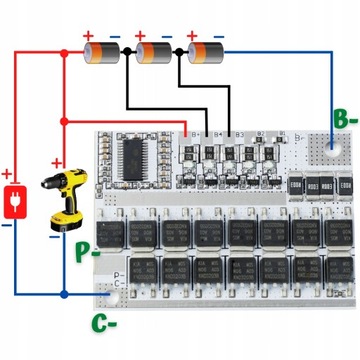

⭐️ Schemat podłączenia pakietu 3S (10,8V-12,6V) - ładowanie max. 12,6V

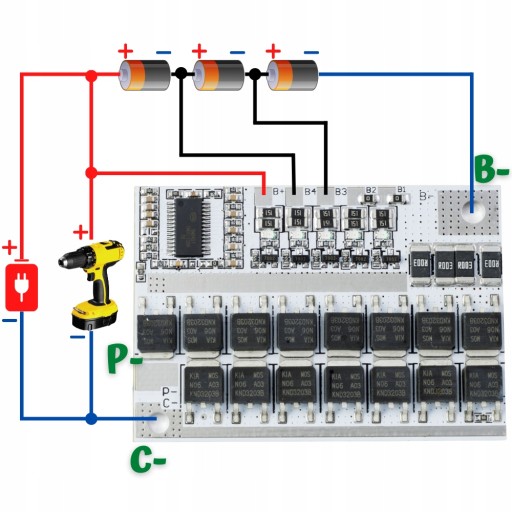

1️⃣ Wspólny port - prąd wyjściowy 60A

• B-: podłączyć do bieguna ujemnego pierwszego ogniwa
• B1: zostawić niepodłączone (rezystor)
• B2: zostawić niepodłączone (rezystor)
• B3: podłączyć do plusa pierwszej celi i minusa drugiego ogniwa
• B4: podłączyć do plusa drugiej celi i minusa trzeciego ogniwa
• B+: podłączyć do plusa trzeciego ogniwa, ładowarki i obciążenia
• P-: pozostawić niepodłączone
• C-: podłączyć do minusa obciążenia i ładowarki

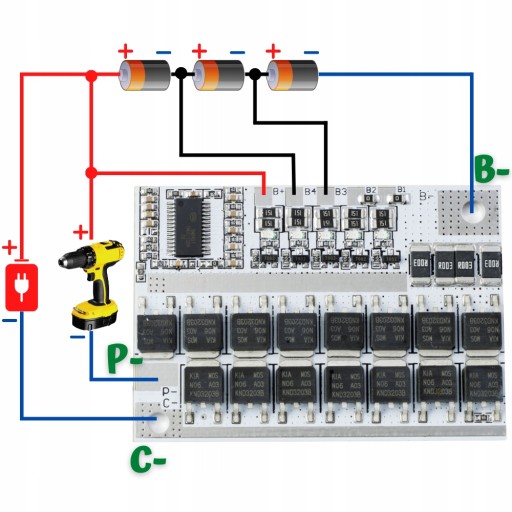

2️⃣ Osobny port - prąd wyjściowy 80A

• B-: podłączyć do bieguna ujemnego pierwszego ogniwa
• B1: zostawić niepodłączone (rezystor)
• B2: zostawić niepodłączone (rezystor)
• B3: podłączyć do plusa pierwszej celi i minusa drugiego ogniwa
• B4: podłączyć do plusa drugiej celi i minusa trzeciego ogniwa
• B+: podłączyć do plusa trzeciej ogniwa, ładowarki i obciążenia
• P-: podłączyć do minusa obciążenia
• C-: podłączyć do minusa obciążenia i ładowarki

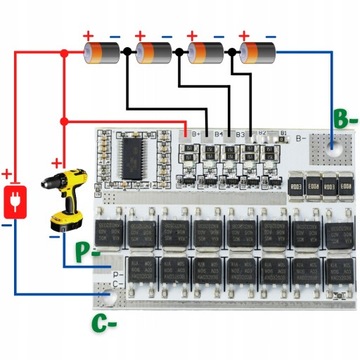

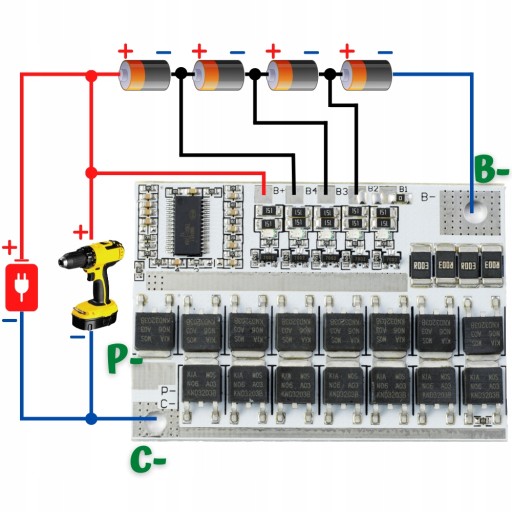

⭐️ Schemat podłączenia pakietu 4S (14,4V-16,8V) - ładowanie max. 16,8V

1️⃣ Wspólny port - prąd wyjściowy 60A

• B-: podłączyć do bieguna ujemnego pierwszego ogniwa
• B1: zostawić niepodłączone (rezystor)
• B2: podłączyć do plusa pierwszej celi i minusa drugiego ogniwa
• B3: podłączyć do plusa drugiej celi i minusa trzeciego ogniwa
• B4: podłączyć do plusa trzeciej celi i minusa czwartego ogniwa
• B+: podłączyć do plusa czwartego ogniwa, ładowarki i obciążenia
• P-: pozostawić niepodłączone
• C-: podłączyć do minusa obciążenia i ładowarki

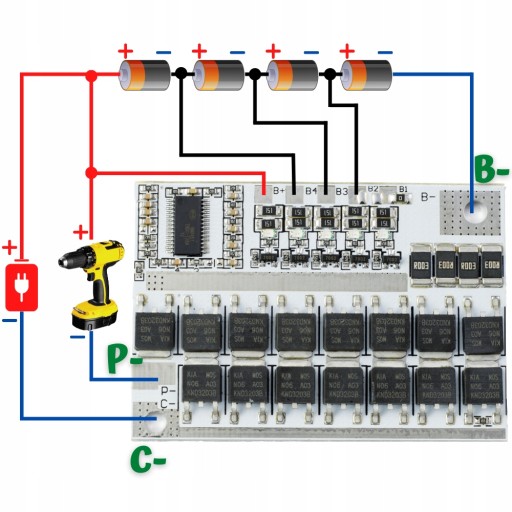

2️⃣ Osobny port - prąd wyjściowy 80A

• B-: podłączyć do bieguna ujemnego pierwszego ogniwa
• B1: zostawić niepodłączone (rezystor)
• B2: podłączyć do plusa pierwszej celi i minusa drugiego ogniwa
• B3: podłączyć do plusa drugiej celi i minusa trzeciego ogniwa
• B4: podłączyć do plusa trzeciej celi i minusa czwartego ogniwa
• B+: podłączyć do plusa czwartego ogniwa, ładowarki i obciążenia
• P-: podłączyć do minusa obciążenia
• C-: podłączyć do minusa obciążenia i ładowarki

️⚠️ Nie należy mieszać ogniw nowych i zużytych. Zaleca się stosowanie ogniw o podobnych parametrach (pojemność, napięcie, rezystancja wewnętrzna).
