U1HS Одноканальная радиосвязь 11...17В=DC Elmes

U1HS - radiolinia jednokanałowa - ELMES

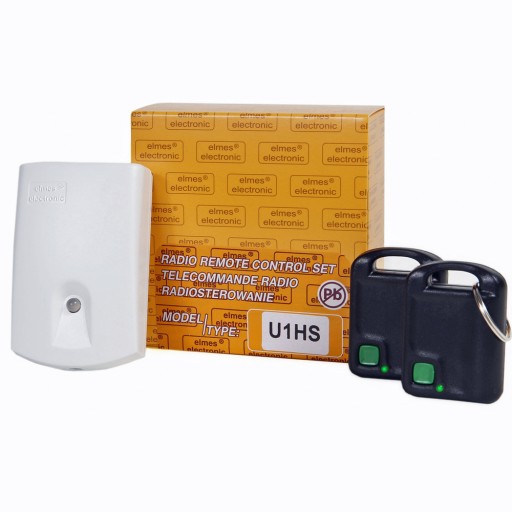

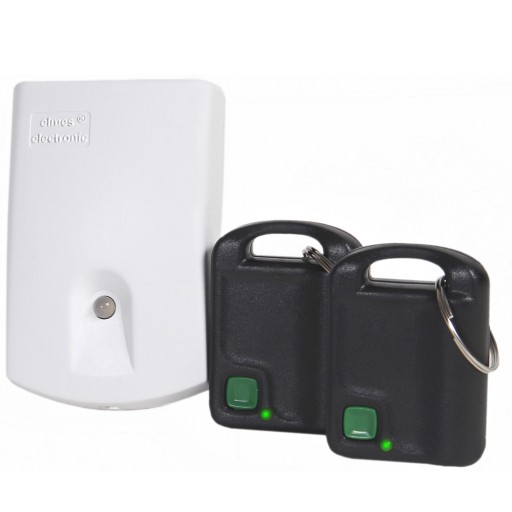

Komplet:

U1HR - odbiornik radiowy

UMB100HT - pilot radiowy  - 2 sztuki

Urządzenie znajduje zastosowanie w systemach: zdalnego sterowania, kontroli dostępu, systemach alarmowych i wielu innych.

Może służyć do do załączania układów: sterujących silnikami, oświetleniem, elektrozaczepami, zwalniających zamki bram, drzwi,

załączania zwłok czasowych, jako bezprzewodowy przycisk antynapadowy, itp.

Uniwersalna superheterodynowa radiolinia jednokanałowa U1HS do zdalnego sterowania o zasięgu do 100m w terenie otwartym.

Transmisje alarmowe są dynamicznie kodowane w systemie KEELOQ®, zapewniając najwyższy poziom bezpieczeństwa.

Odbiornik śledzi te zmiany i reaguje wyłącznie na nowy kod.

Kody raz użyte nie są akceptowane. UNIEMOŻLIWIA to ponowne użycie kodów przechwyconych.

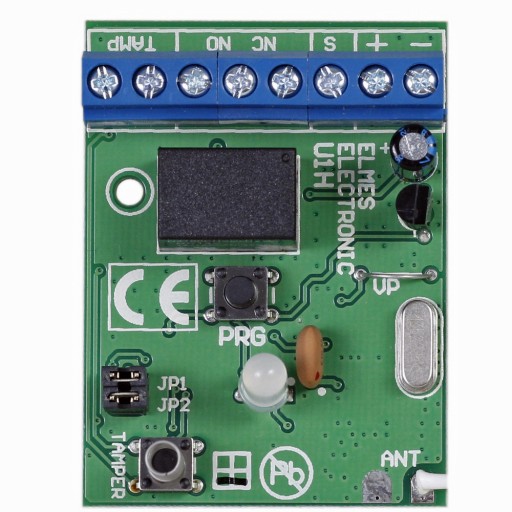

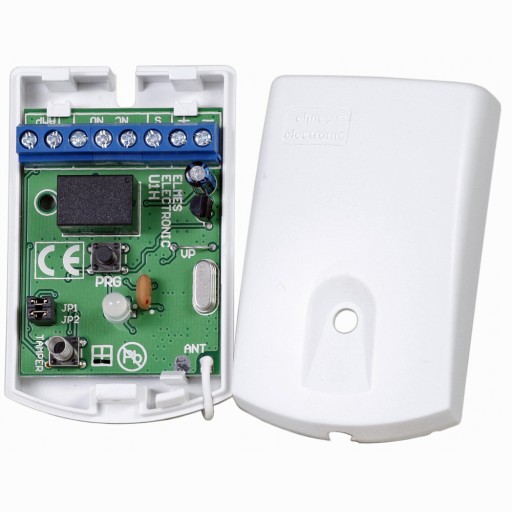

Odbiornik U1HR :

• system kodu zmiennego KEELOQ®. firmy Microchip Corp. USA
• pamięć pilotów: 112 (do 20 w trybie pracy C)
• odbiornik radiowy superheterodynowy, czułość: -106 dBm i selektywności
• zasilanie: 11..17VDC
• pobór prądu:  20mA + 20mA na każdy załączony przekaźnik
• temperatura pracy: od -20°C do +50°C
• obciążalność wyjścia przekaźnikowego: 1A, 120VAC/30VDC
• 2 tryby pracy wyjścia: 1 - monostabilny = czas załączenia wyjścia od 0,25 sek. do 4 godzin / 2 - bistabilny = włącz / wyłącz
• wyjście S (1A/60V) typu "otwarty kolektor"
• wyjście antysabotażowe sygnalizacji otwarcia obudowy, typu NC (zwarte przy  zamkniętej obudowie)  stosowane w systemach alarmowych
• jedno wyjście przekaźnikowe separowane galwanicznie typu NC/NO (normalnie zwarte lub normalnie rozwarte),
• wyjście tranzystorowe S typu OC (otwarty kolektor) do łączenia akustycznej sygnalizacji przełączenia wyjścia przekaźnikowego,
• dwukolorowa dioda świecąca LED sygnalizująca stan wyjścia przekaźnikowego,
• wymiary w mm: 24/46/73

Tryby pracy odbiornika :

Ponieważ każdy pilot ma inny kod, odbiornik musi zapamiętać kod każdego nowego pilota indywidualnie,

a ograniczona pojemność pamięci umożliwia zapamiętanie do 112 pilotów.

Sposób działania wyjścia przekaźnikowego odbiornika zależy od trybu pracy mono lub bistabilny

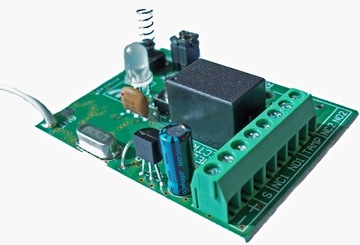

Odbiornik wyposażony jest w wyjście przekaźnikowe umożliwiające sterowanie innymi urządzeniami.

Do listwy zaciskowej wyprowadzone są 3 styki przekaźnika: normalnie rozwarte (NO) i normalnie zwarte (NC) oraz jeden zacisk wspólny.

Odbiornik posiada wyjście tranzystorowe typu otwarty kolektor (oznaczone literą S)

przeznaczone do łączenia z zewnętrzną sygnalizacją akustyczną lub optyczną.

Odbiornik posiada dwukolorową diodę świecącą LED.

Sygnalizuje ona stan załączenia wyjścia przekaźnikowego (świeci na zielono) i wyłączenia wyjścia (świeci na czerwono).

Pilot UMB100HT - 2 szt.

• częstotliwość pracy 433,92MHz;
• moc 3-5mW;
• zasięg w terenie otwartym ok. 100m
• bateria GP23A 12V - w komplecie
• wymiary (dł/szer/wys) 46/34/14mm
