U4HS - radiolinia czterokanałowa - ELMES

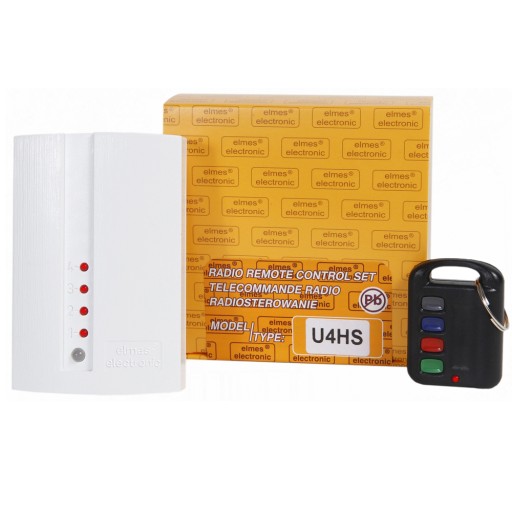

Komplet:

U4HR - odbiornik radiowy

CH4HT - pilot radiowy

Urządzenie znajduje zastosowanie w systemach: zdalnego sterowania, kontroli dostępu, systemach alarmowych i wielu innych.

Może służyć do do załączania układów: sterujących silnikami, oświetleniem, elektrozaczepami, zwalniających zamki bram, drzwi,

załączania zwłok czasowych, jako bezprzewodowy przycisk antynapadowy, itp.

Uniwersalna superheterodynowa radiolinia czterokanałowa U4HS do zdalnego sterowania o zasięgu do 100m w terenie otwartym.

Transmisje alarmowe są dynamicznie kodowane w systemie KEELOQ®, zapewniając najwyższy poziom bezpieczeństwa.

Odbiornik śledzi te zmiany i reaguje wyłącznie na nowy kod.

Kody raz użyte nie są akceptowane. UNIEMOŻLIWIA to ponowne użycie kodów przechwyconych.

Opis działania

Odbiornik z czterema wyjściami przekaźnikowymi przeznaczony jest do zdalnego sterowania.

Współ­pra­cują ze wszystkimi pilotami i detektorami oraz z nadajnikiem RP501 produkcji Elmes Elektronik dla pasmo radiowego 434 MHz.

Pobudzenie pilota lub innego nadajnika zaprogramowanego do odbiornika załącza przeka­źnik na jego wyjściu i włącza odpowiadającą mu diodę LED.

W zależności od ustawionego trybu pracy danego wyjścia, załączenie trwa przez zaprogramowany wcześniej czas (tryb monostabilny),

lub do chwili ponownego użycia pilota (nadajnika), czyli na przemian w cyklu włącz / wyłącz przekaźnik (tryb bistabilny).

Taki sposób pracy dotyczy większości typów nadajników.

Inaczej jest przy współpracy z nadajnikiem RP501 pracującym w trybie przekaźnika radiowego

lub detektorami kontaktronowymi pracującymi w trybie detekcji otwarcia/zamknięcia.

W przypadku tych urządzeń, niezależnie od ustawionego trybu pracy kanału w od­bior­niku, załączenie wyjścia trwa do chwili jego wyłą­cze­nia w na­daj­niku.

FUNKCJA BEZPRZEWODOWEJ MINI-CENTRALI  ALARMOWEJ.

Po  zdjęciu zworki JP4 odbiornik U4Hpełni funkcję bezprzewodowej mini-centrali  alarmowej

i umożliwia budowę prostego systemu alarmowego o następujących cechach:

1. Osiem bezprzewodowych linii alarmowych.

2. Uzbrojenie i rozbrojenie alarmu z pilota.

3. Pamięć dla maksymalnie 112 urządzeń bezprzewodowych.

4. Pamięć alarmu (także przy braku zasilania) z sygnalizacją linii alarmu diodą LED.

5. Pamięć stanu uzbrojenia lub rozbrojenia alarmu po wyłączeniu zasilania.

6. Funkcja antynapadowa „panic” przy naciśnięciu przycisku pilota ponad 2s.

7. Ograniczenie ilości wywołań alarmu do 5 w czasie uzbrojenia.

8. Cztery wyjścia przekaźnikowe typu NO/NC (wybór zworką) o następującym znaczeniu:

- wyj. D1 - sygnalizacja czuwania,

- wyj. D2 - o dowolnym przeznaczeniu, załączane np. z 2 przycisku pilota,

- wyj. D3 - alarmowe, do sygnalizatora akustycznego / optycznego,

- wyj. D4 - alarmowe, 24 godzinne (alarm TAMPER w detektorze lub przycisk „panic”),

9. Wyjście typu OC (open collector -1A/60V) do zewn. sygnalizatora akustycznego:

- sygnalizacja uzbrojenia jednym impulsem, a rozbrojenia -dwoma,

-sygnalizacja wystąpienia alarmu 6-ma krótkimi impulsami przy rozbrajaniu,

10. Dwukolorowa dioda świecąca LED sygnalizująca:

- uzbrojenie alarmu –kolor czerwony, rozbrojenie –zielony,

- wystąpienie alarmu

- pulsuje na czerwono w uzbrojeniu i przez 2min. po rozbrojeniu,

- słabą baterię w detektorze

- pulsuje na zielono, gdy alarm jest rozbrojony,(ilość pulsów (1..8) określa numery linii, w których wystąpił alarm lub ze słabą baterią).

Odbiornik U4HR:

• system kodu zmiennego KEELOQ®. firmy Microchip Corp. USA
• pamięć do 112 nadajników,
• odbiornik i nadajniki na pasmo radiowe 434 MHz  (433,92 MHz)
• 4 wyjścia przekaźnikowe separowane galwanicznie o obciążalności 1A/30VDC lub 0,5A/125VAC
• czas załączenia wyjść przekaźnikowych w trybie monostabilnym od 0,25s do 4 godzin
• zasilanie odbiornika: 10-15VDC
• pobór prądu: spoczynkowy 20mA, maks. 120mA
• obciążalność wyjścia sygnalizacyjnego S: 1A/60V

Pilot CH4HT

• częstotliwość pracy 433,92MHz;
• moc < 5mW;
• zasięg w terenie otwartym ok. 100m
• bateria alkaliczna 23A 12V - w komplecie
• wymiary (dł/szer/wys) 50/39/14mm.
