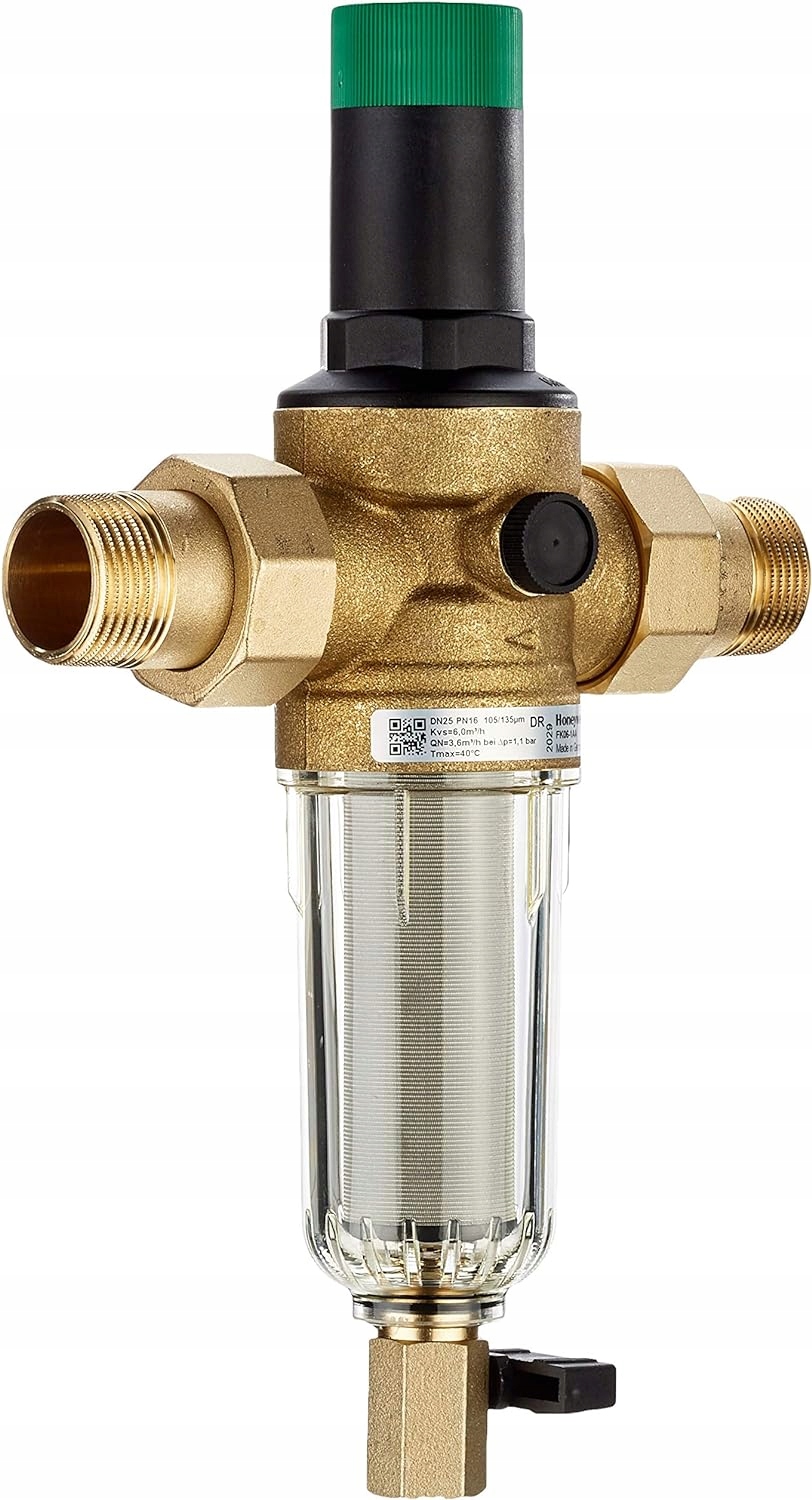

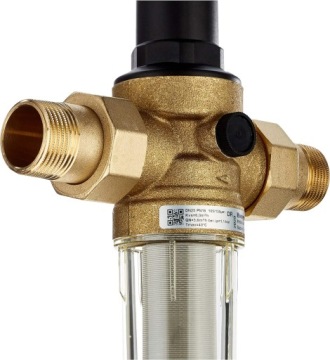

РЕДУКТОР ДАВЛЕНИЯ ВОДЫ 1 ДЮЙМ С ФИЛЬТРОМ HONEYWELL РЕГУЛЯТОР BRAUKMANN DN 25

Reduktor wody z filtrem i zaworem płuczącym Braukmann Honeywell FK06-1AA

DANE TECHNICZNE:

Średnica przyłącza: 1"

Ciśnienie maksymalne: do 16 bar

Ciśnienie wyjściowe: 1,5 - 6 bar

Temperatura pracy: do 40°C

Siatka filtracyjna: 105/135 µm

Pozycja montażowa: Pozioma, komorą filtrującą do dołu

Czynnik: woda

Zastosowanie:

Reduktor jest przeznaczony do utrzymywania stałego ciśnienia za głównym zaworem, gdzie niezależnie od powstających wahań, zabezpiecza całą instalację przed nadmiernym jego wzrostem. Reduktory ciśnienia wody w pełni odpowiadają wymaganiom stawianym wysokiej klasy reduktorom ciśnienia wody w obiektach domowych i przemysłowych; w celu zapewnienia bezawaryjnego i długotrwałego działania reduktora zaleca się stosowanie poniższych wskazówek. Wyczyścić instalację w celu usunięcia zanieczyszczeń mechanicznych (piasek, opiłki, konopie itp.) przed montażem reduktora. Zamontować reduktor tak, aby kierunek przepływu wody był zgodny z kierunkiem strzałki na korpusie.

Woda wpływając do filtra, dostaje się do komory filtracyjnej i od strony zewnętrznej wpływa do wkładu filtracyjnego, który na powierzchni zewnętrznej zatrzymuje zanieczyszczenia. Otwarcie zaworu kulowego powoduje opłukanie wkładu filtracyjnego i usunięcie zanieczyszczeń na zewnątrz przy jednoczesnym zapewnieniu dostawy przefiltrowanej wody. Regulator ciśnienia działa na zasadzie równowagi sił działających na membranę: z jednej strony wynikającej z napięcia sprężyny, z drugiej ciśnienia wody po redukcji. Zmiana ciśnienia na wlocie nie wpływa na ciśnienie na wyjściu, które jest zgodne z wielkością nastawy.

Zalety:

✅Ochrona przed uszkodzeniami: Wysokie ciśnienie wody może uszkadzać rury i instalacje hydrauliczne. Reduktor ciśnienia chroni przed tymi uszkodzeniami, a także zapobiega nieszczelnościom.

✅Poprawa jakości wody: Wysokie ciśnienie wody może prowadzić do powstawania pęcherzyków powietrza, co w konsekwencji obniża jakość wody. Reduktor ciśnienia zapobiega powstawaniu tych pęcherzyków, co przyczynia się do poprawy jakości wody.

✅Bezpieczeństwo: Wysokie ciśnienie wody może być niebezpieczne dla ludzi i zwierząt. Reduktor ciśnienia pozwala na utrzymanie bezpiecznego poziomu ciśnienia wody w instalacjach domowych i przemysłowych.

✅Ograniczenie zużycia wody: Reduktor ciśnienia pozwala na zmniejszenie zużycia wody, co przyczynia się do obniżenia rachunków za wodę.

✅Dostosowanie ciśnienia do potrzeb: Reduktor ciśnienia umożliwia dostosowanie ciśnienia wody do potrzeb konkretnej instalacji, co pozwala na osiągnięcie optymalnych warunków pracy.

✅Oszczędność energii: Wysokie ciśnienie wody może prowadzić do zwiększonego zużycia energii w instalacjach hydraulicznych. Reduktor ciśnienia pozwala na zmniejszenie zużycia energii, co przyczynia się do oszczędności.

Budowa:

1 sprężyny, kompletna 1/2" + ¾” 1” – 11/4” 0901515 0901516

2 Wkład zaworu (bez wkładu filtracyjnego) 1/2" + ¾” 1” – 11/4” D06FA-1/2 D06FA-1B

3 Uszczelki pod złączkę(kpl. 10 szt.) ½” ¾” 1” 11/4” 0901443 0901444 0901445 0901446

4 Zaślepka R1/4” z uszczelnieniem O’ring (5 szt.) SK06-1/4

5 Przezroczysta osłona filtra ½” - ¾” 1” + 11/4” KF06-1/2A KF06-1A

6 Uszczelnienie O-ring pod wkład filtracyjny (10 szt.) 1/2" ¾” – 11/4” 0903127 0903128

7 Wymienna siatka (100μm) 1/2" ¾” – 11/4” AS06-1/2A AS06-1A

8 Uszczelnienie O-ring pod komorę filtracyjną (10 szt.) 1/2" ¾” – 11/4” 0901246 0901499

9 Klucz dwuoczkowy do demontażu/ montażu filtra ½” – 11/4” ZR06F

Montaż

Montować filtr na przewodzie poziomym z komorą do dołu o taka pozycja pozwoli na optymalną sprawność filtra  Zamontować zawory odcinające  Zapewnić dobry dostęp: o przy przezroczystej obudowie można łatwo określićstopień zanieczyszczenia filtra o ułatwia konserwację i kontrolę Wybrać miejsce montażu chronione przed mrozem  Montaż bezpośrednio za wodomierzem, zgodnie z DIN 1988,

Uruchomienie

Ustawienie ciśnienia wyjściowego Zalecane ciśnienie wyjściowe min. 1 bar mniejsze od wejściowego.

1. Zamknąć zawór odcinający na wlocie.

2. Obniżyć ciśnienie na wylocie (np. poprzez otwarcie jakiegokolwiek zaworu)

3. Zamknąć zawór odcinający na wylocie

4. Poluzować wkręt mocujący pokrętło - nie wykręcać całkowicie!.

5. Zluzować napięcie sprężyny poprzez obrót pokrętła w lewo (-), aż do oporu.

6. Powoli odkręcić zawór odcinający na wlocie.

7. Obrócić pokrętłem do pojawienia się wymaganej wartości nastawy.

8. Dokręcić wkręt na regulatorze.

9. Powoli odkręcić zawór odcinający na wylocie.
