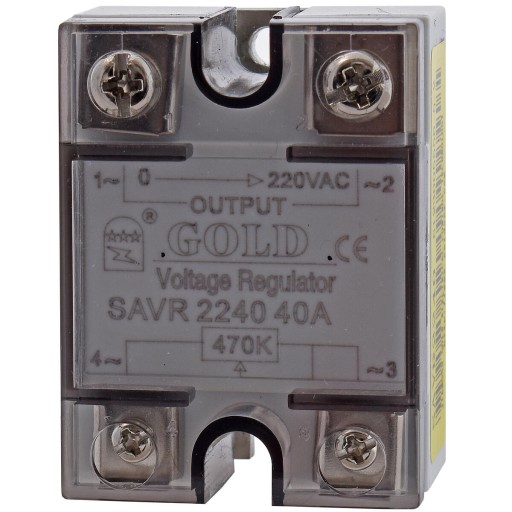

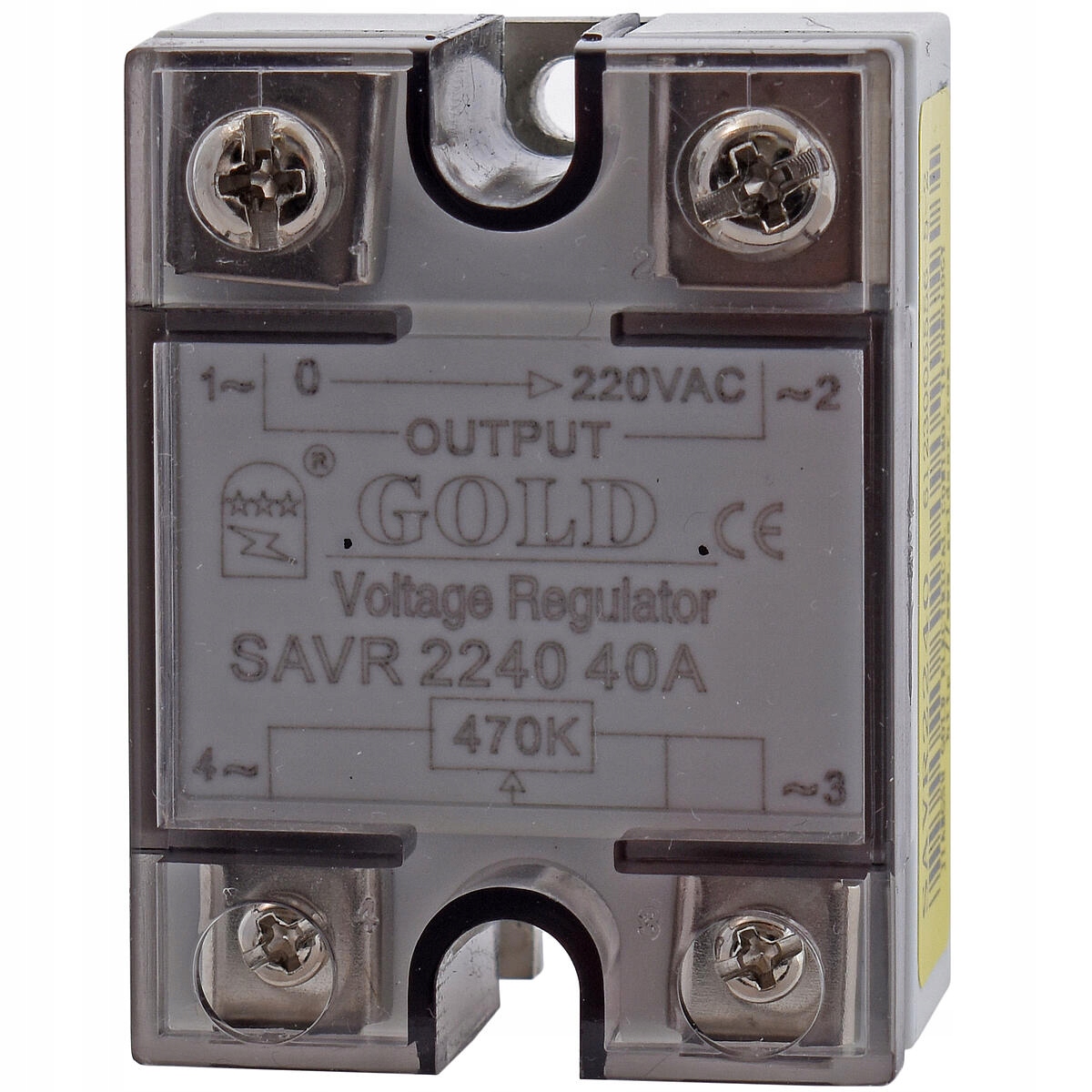

НЕПРЕРЫВНАЯ РЕГУЛИРОВКА НАПРЯЖЕНИЯ GOLDSSR 40A POWER

Regulator mocy, półprzewodnikowy SSR 40A, NO: SAVR2240

Sterownik przeznaczony jest do płynnej regulacji mocy odbiornika.

Zmienia wartość napięcia wyjściowego proporcjonalnie do sygnału sterującego 0-470kΩ podawanego z np. potencjometra, regulatora lub zadajnika. Uzyskuje się to przez opóźnienie w załączeniu przewodzenia sinusoidy o odpowiedni kąt fazowy:

Zalety:

• - duża trwałość łączeniowa (brak styków)
• - szybkość działania (poniżej 10ms)
• - przełączanie dużych obciążeń (załączenie mocy w momencie przejścia przez zero)
• - odporność na wstrząsy, wibracje i zapylenie (brak ruchomych części, układ zalany w żywicy w solidnej obudowie)
• - brak łuku na stykach
• - bezgłośna praca

Do wad należy wymienić konieczność stosowania radiatorów przy pełnym obciążeniu.

Dane techniczne:

• Sygnał sterujący: 0-470Kohm
• Napięcie obciążenia: 0-220VVAC
• Prąd obciążenia: 0,1-40A
• Pobór mocy: 6-25mA
• Izolacja WE/WY: 2kV/1min
• Temperatura pracy: -40...80°C

Typowe zastosowania:

• - piece elektryczne, indukcyjne
• - przetwarzanie tworzyw sztucznych (wtryskarki, termoformowanie, maszyny pakujące)
• - inkubatory, suszarki
• - oświetlenie żarowe i halogenowe
• - silniki, wentylatory

Jest to doskonałe rozwiązanie w układach automatyki wymagających dużej częstości załączania (np. precyzyjna regulacja temperatury w przemyśle tworzyw sztucznych).

Przy doborze przekaźnika należy brać pod uwagę:

• - napięcie obciążenia
• - prąd obciążenia
• - sygnał sterujący
• - rodzaj obciążenia (przy obciążeniu indukcyjnym należy brać pod uwagę prąd rozruchowy)

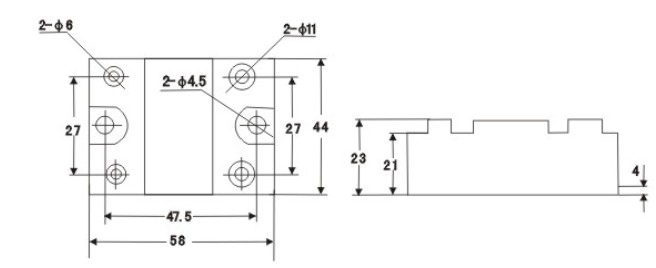

Przekaźnik jest mocowany do płyty montażowej lub radiatora. Należy zastosować dołączoną podkładkę, aby umożliwić lepsze odprowadzanie ciepła. W opcji dostępny jest radiator z mocowaniem na szynę DIN. Dołączona do zestawu plastikowa, przezroczysta osłona zapewnia ochronę zacisków IP20.

Dioda LED pozwala na kontrolę działania.

• Przełączanie w zerze
• Wskaźnik LED
• Osłona i podkładka w zestawie
• Zaciski śrubowe

Do przekaźnika SSR można dokupić radiator z mocowaniem na szynę DIN. Dostępny na naszych innych aukcjach.
