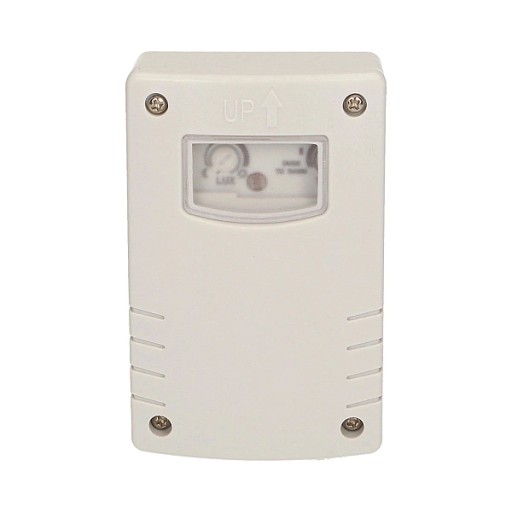

Czujnik Zmierzchowy IP44 1200W

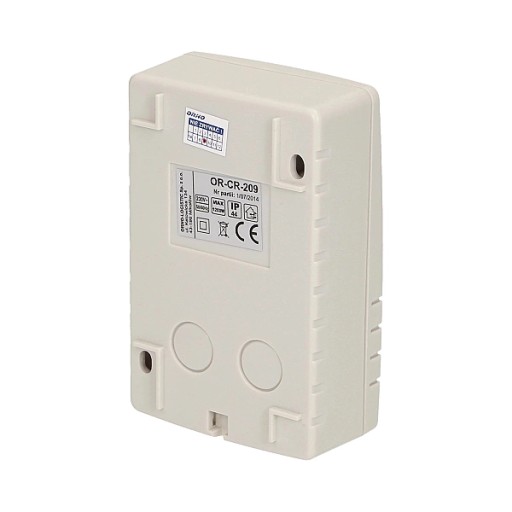

ORNO OR-CR-209

✔️ Urządzenie służy do automatycznego sterowania oświetleniem lub innymi odbiornikami elektrycznymi przy jednoczesnej oszczędności energii elektrycznej.

✔️Jego zadanie polega na załączeniu i rozłączeniu obwodu elektrycznego jeżeli natężenie oświetlenia spadnie poniżej określonego poziomu lub ustawionego czasu.

✔️ Konstrukcja czujnika pozwala na całkowite wyeliminowanie obsługi zewnętrznej ustawionego czasu.

✔️ Potencjometry do regulacji:

• czasu świecenia
• natężenia światła.

✔️ Opóźnienie załączenia: 60 sek dla włącz/wyłącz.

Zestaw Zawiera:

• 1 szt. Czujnik Zmierzchowy IP44 1200W

Działanie

👉 Gdy zasilanie jest włączone, podłączone oświetlenie zaświeci się trzykrotnie, a następnie samoczynnie się wyłączy.

👉 Dioda LED poprzez odpowiednią liczbę błyśnięć pozwoli określić czas pracy urządzenia:

• 1 błyśnięcie – 1 godzina
• 2 błyśnięcia – 2 godziny
• 3 błyśnięcia – 3 godziny
• 4 błyśnięcia – 4 godziny
• 5 błyśnięć – 5 godzin
• 6 błyśnięć – 6 godzin
• 7 błyśnięć – 7 godzin
• 8 błyśnięć – 8 godzin
• 9 błyśnięć – więcej niż 8 godzin

👉 Ustawienie Czasu załącznia - Timer:

• Czas załączenia światła przez czujnik można regulować w zakresie od około 1 do 8 godzin lub od zmierzchu do świtu (dusk to dawn).
• Jeżeli pokrętło będzie ustawione w trybie DUSK TO DAWN, przełącznik zmierzchowy przestawi się na zwykłą funkcję a funkcja czasowa zostanie wyłączona.

👉 Ustawienie Natężenia światła:

• Poziom natężenia światła, przy którym czujnik ma załączać oświetlenie, ustawiamy za pomocą potencjometru LUX.
• Ustawień należy dokonać w ciągu dnia, kiedy światło dzienne jest najsilniejsze.
• Przesuń pokrętło w kierunku przeciwnym do ruchu wskazówek zegara na pozycję minimum, a następnie powoli przekręć zgodnie z ruchem wskazówek zegara, aż do momentu zaświecenia się diody LED.
• Oświetlenie załączy się w czasie do 60 sekund po tym jak dioda LED się zaświeci.

TIMER ulega resetowi, w następujących sytuacjach:

• zasilanie zostanie odcięte na powyżej 2 sekundy
• początek odliczania przekroczy 24 godziny, z uwzględnieniem przerw w odliczaniu.

Instalacja

1. Rozłącz obwód zasilania.

2. Sprawdź odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

3. Zamontuj urządzenie za pomocą wkrętów.

4. Podłącz przewody pod zaciski.

5. Załącz obwód zasilania.

6. Dopasuj parametry pracy czujnika

1. Regulacja czasu świecenia
2. Regulacja natężenia światła
3. Zasilanie
4. Obciążenie

Specyfikacja techniczne:

• Typ czujnika: Zmierzchowy
• Kąt widzenia: nie dotyczy
• Zasięg detekcji: nie dotyczy
• Napięcie zasilania: 230V~, 50Hz
• Max. obciążenie: 1200W
• Stopień ochrony: IP44
• Kolor: szary
• Regulacja natężenia światła LUX: Tak
• Zakres regulacji natężenia światła LUX: 2300lux
• Regulacja czasu świecenia TIME: Tak
• Zakres regulacji TIME: 1 do 8h lub od zmierzchu do świtu
• Regulacja zasięgu detekcji SENS: Nie
• Montaż: Natynkowy

Wymiary czujnika:

• Szerokość: 70 mm
• Wysokość: 108 mm
• Głębokość: 40 mm
