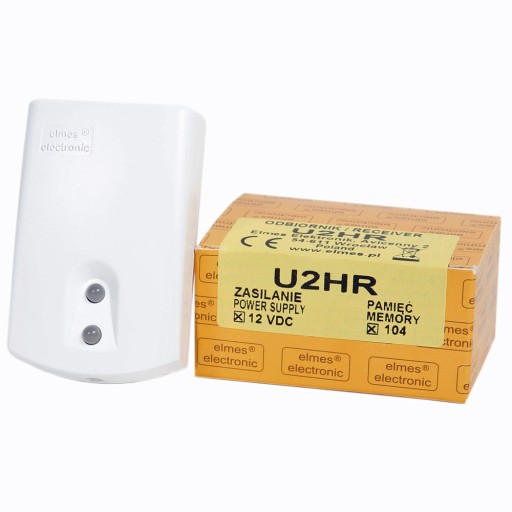

Радиоприемник ELMES U2HR 11–17 В постоянного тока

U2HR

Uniwersalny superheterodynowy dwukanałowy odbiornik radiowy - ELMES

Urządzenie znajduje zastosowanie w systemach: zdalnego sterowania, kontroli dostępu, systemach alarmowych i wielu innych.

Może służyć do do załączania układów: sterujących silnikami, oświetleniem, elektrozaczepami, zwalniających zamki bram, drzwi,

zdalnego blokowania czujek i stref w systemach alarmowych, załączania zwłok czasowych, jako bezprzewodowy przycisk antynapadowy, itp.

Odbiorniki posiadają separowane galwanicznie wyjścia przekaźnikowe o programowalnym trybie pracy, wyjście sygnalizacyjne i 2 diody świecące.

Obudowa odbiorników zabezpieczona jest wyłącznikiem antysabotażowym.

Specyfikacja:

Możliwość przypisania dowolnych przycisków pilota do dowolnych wyjść odbiornika

Cecha ta pozwala uzyskać funkcjonalność niedostępną w odbiorniku DWB100HR, np.:

1. Część pilotów jednoprzyciskowych steruje wyjściem nr 1, a inna - wyjściem nr 2.

2. Jeden przycisk pilota załącza oba wyjścia na raz.

3. Jeden przycisk pilota załącza wyjście, a drugi - wyłącza.

4. Dowolny przycisk pilota czteroprzyciskowego CH4HT załącza wyjście 1, a dowolny inny - wyjście 2.

Różne tryby pracy wyjść odbiornika

Każde wyjście odbiornika może pracować w jednym z wielu trybów:

1. Pilot załącza wyjście na zaprogramowany czas. Kolejne naciśnięcie pilota przedłuża czas załączenia.

2. Pilot na przemian załącza i wyłącza wyjście.

3. Pilot załącza wyjście na zaprogramowany czas, ale możliwe jest wcześniejsze wyłączenie z pilota.

4. Pilot na przemian załącza i wyłącza wyjście (jak tryb 2), ale gdy jedno wyjście jest załączone, nie można włączyć drugiego.

5. Jak tryb 3, ale gdy jedno wyjście jest załączone, nie można włączyć drugiego.

6. Wyjście jest załączone tak długo, jak długo naciśnięty jest pilot.

7. Jeden przycisk pilota załącza wyjście, a drugi - wyłącza.

Odbiornik posiada dwie diody świecące LED.

Górna dioda świeci na zielono gdy załączone jest wyjście 1, a na czerwono – gdy jest wyłączone.

Dolna dioda świeci na zielono, gdy załączone jest wyjście 2, a nie świeci - gdy wyłączone.

Odbiornik posiada wyjście typu otwarty kolektor o obciążalności 1A/60V (oznaczone literą „S”),

które sygnalizuje chwile załączenia i wyłączenia każdego wyjścia. Sygnalizuje także naciśnięcie przycisku pilota.

Odbiornik może współpracować z maksymalnie 104 pilotami.

Odbiornik U2HR

• system kodu zmiennego KEELOQ®. firmy Microchip Corp. USA
• pamięć pilotów: 104
• odbiornik radiowy superheterodynowy, czułość: -106 dBm
• pobór prądu:  20mA + 20mA na każdy załączony przekaźnik
• temperatura pracy: od -20°C do +50°C
• obciążalność wyjść przekaźnikowych: 1A/120VAC/30VDC
• zasilanie 11...17VDC
• 2 tryby pracy wyjść:  1 - monostabilny = czas załączenia wyjścia od 0,25 sek. do 4 godzin  /  2 - bistabilny = włącz/wyłącz
• wyjście S (1A/60V) typu "otwarty kolektor"
• wyjście antysabotażowe sygnalizacji otwarcia obudowy, typu NC (zwarte przy  zamkniętej obudowie)  stosowane w systemach alarmowych
• wymiary w mm: 24/46/73
