U4HR 12 В: 10–15 В постоянного тока радиоприемник ELMES

U4HR --- ( zasilanie: 10-15 VDC)

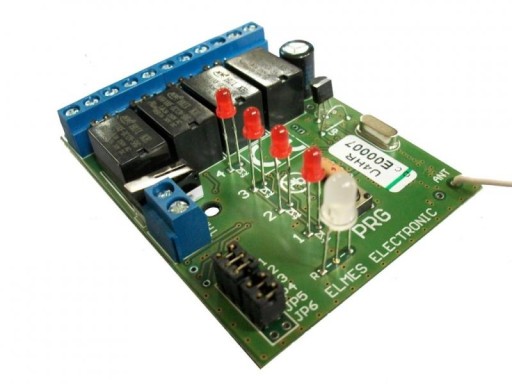

Uniwersalny superheterodynowy czterokanałowy ODBIORNIK radiowy - ELMES

Urządzenie znajduje zastosowanie w systemach: zdalnego sterowania, kontroli dostępu, systemach alarmowych i wielu innych.

Może służyć do do załączania układów: sterujących silnikami, oświetleniem, elektrozaczepami, zwalniających zamki bram, drzwi,

zdalnego blokowania czujek i stref w systemach alarmowych,

załączania zwłok czasowych, jako bezprzewodowy przycisk antynapadowy, itp.

Odbiorniki posiadają separowane galwanicznie wyjścia przekaźnikowe o programowalnym trybie pracy, wyjście sygnalizacyjne i diody świecące.

Obudowa odbiorników zabezpieczona jest wyłącznikiem antysabotażowym.

Specyfikacja:

Odbiornik z czterema wyjściami przekaźnikowymi przeznaczony jest do zdalnego sterowania.

Urzą­dze­nie wykorzystuje system kodowania zmiennego KEELOQ®

Transmisje są dynamicznie kodowane w systemie KEELOQ®, firmy Microchip USA, zapewniając najwyższy poziom bezpieczeństwa.

Każde naciśnięcie przycisku pilota powoduje wygenerowanie i wysłanie nowego kodu.

Odbiornik śledzi te zmiany i reaguje wyłącznie na nowy kod. Kody raz użyte nie są akceptowane.

Uniemożliwia to ponowne użycie kodów przechwyconych.

Współ­pra­cują ze wszystkimi pilotami i detektorami oraz z nadajnikiem RP501 produkcji Elmes Elektronik dla pasmo radiowego 434 MHz.

Opis działania

Pobudzenie pilota lub innego nadajnika zaprogramowanego do odbiornika załącza przeka­źnik na jego wyjściu i włącza odpowiadającą mu diodę LED.

W zależności od ustawionego trybu pracy danego wyjścia, załączenie trwa przez zaprogramowany wcześniej czas (tryb monostabilny),

lub do chwili ponownego użycia pilota (nadajnika), czyli na przemian w cyklu włącz / wyłącz przekaźnik (tryb bistabilny).

Taki sposób pracy dotyczy większości typów nadajników.

Inaczej jest przy współpracy z nadajnikiem RP501 pracującym w trybie przekaźnika radiowego

lub detektorami kontaktronowymi pracującymi w trybie detekcji otwarcia/zamknięcia.

W przypadku tych urządzeń, niezależnie od ustawionego trybu pracy kanału w od­bior­niku, załączenie wyjścia trwa do chwili jego wyłą­cze­nia w na­daj­niku.

• odbiornik i nadajniki przystosowane do pasma 433,92 MHz,
• 4 wyjścia przekaźnikowe separowane galwanicznie o obciążalności 1A/128V,
• trzy tryby pracy bistabilny, monostabilny, opcja wyciągarka,
• funkcja mini centrali,
• pamięć do 112 nadajników,
• odbiornik superheterodynowy,
• zasilanie 10...15 VDC

FUNKCJA BEZPRZEWODOWEJ MINI-CENTRALI  ALARMOWEJ.

Po  zdjęciu zworki JP4 odbiornik U4Hpełni funkcję bezprzewodowej mini-centrali  alarmowej

i umożliwia budowę prostego systemu alarmowego o następujących cechach:

1. Osiem bezprzewodowych linii alarmowych.

2. Uzbrojenie i rozbrojenie alarmu z pilota.

3. Pamięć dla maksymalnie 112 urządzeń bezprzewodowych.

4. Pamięć alarmu (także przy braku zasilania) z sygnalizacją linii alarmu diodą LED.

5. Pamięć stanu uzbrojenia lub rozbrojenia alarmu po wyłączeniu zasilania.

6. Funkcja antynapadowa „panic” przy naciśnięciu przycisku pilota ponad 2s.

7. Ograniczenie ilości wywołań alarmu do 5 w czasie uzbrojenia.

8. Cztery wyjścia przekaźnikowe typu NO/NC (wybór zworką) o następującym znaczeniu:

- wyj. D1 - sygnalizacja czuwania,

- wyj. D2 - o dowolnym przeznaczeniu, załączane np. z 2 przycisku pilota,

- wyj. D3 - alarmowe, do sygnalizatora akustycznego / optycznego,

- wyj. D4 - alarmowe, 24 godzinne (alarm TAMPER w detektorze lub przycisk „panic”),

9. Wyjście typu OC (open collector -1A/60V) do zewn. sygnalizatora akustycznego:

- sygnalizacja uzbrojenia jednym impulsem, a rozbrojenia -dwoma,

-sygnalizacja wystąpienia alarmu 6-ma krótkimi impulsami przy rozbrajaniu,

10. Dwukolorowa dioda świecąca LED sygnalizująca:

- uzbrojenie alarmu –kolor czerwony, rozbrojenie –zielony,

- wystąpienie alarmu

- pulsuje na czerwono w uzbrojeniu i przez 2min. po rozbrojeniu,

- słabą baterię w detektorze

- pulsuje na zielono, gdy alarm jest rozbrojony,(ilość pulsów (1..8) określa numery linii, w których wystąpił alarm lub ze słabą baterią).
