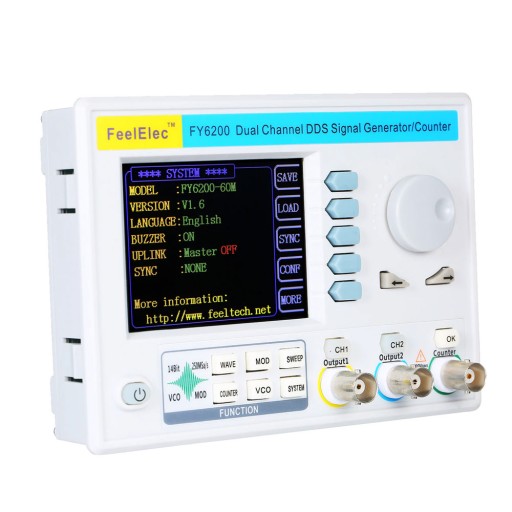

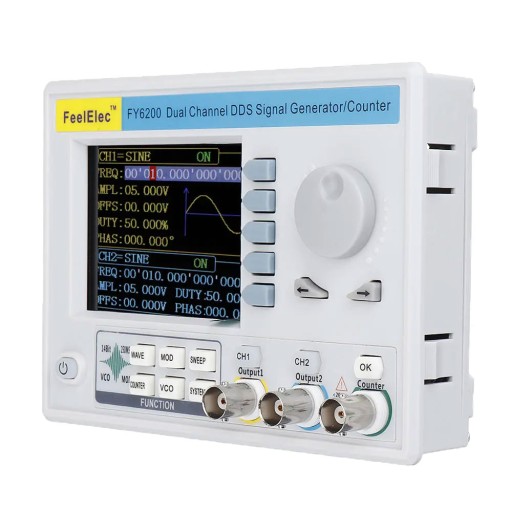

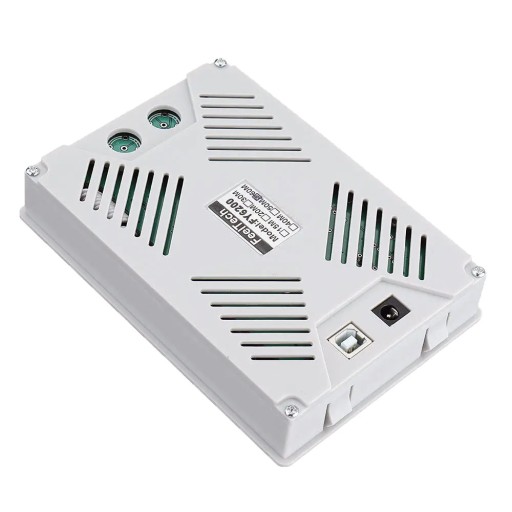

Двухканальный функциональный генератор FY6200-20 МГц

FY6200-20MHz generator funkcyjny dwukanałowy

FY6200 FeelTech to seria dwukanałowych generatorów funkcyjnych działających w oparciu o bezpośrednią syntezę częstotliwości DDS. Dzięki temu mamy generator funkcyjny z dwa niezależnymi kanałami wyjściowymi, dobrych parametrach wyjściowych i funkcjonalności, oraz atrakcyjnej cenie. Jak przystało na generator funkcyjny umożliwia on generację podstawowych przebiegów takich jak: sinusoidalny, prostokątny, trójkątny, piłokształtny, cyfrowy TTL i przebieg arbitralny. Dodatkowo generator umożliwia modulację częstotliwości FM lub amplitudową AM przebiegu wyjściowego. Przebieg arbitralny jest to taki przebieg który sami możemy zdefiniować - narysować. Dwa niezależne wyjścia generatora umożliwiają nam przykładowo generację na wyjściu CH1 przebiegu sinusoidy o częstotliwości 1kHz i amplitudzie 5,25V. Natomiast w tym samym czasie na wyjściu CH2 możemy generować inny przebieg: np. prostokąt o częstotliwości 1,5MHz i amplitudzie 1,3V. Generator posiada funkcję przemiatania częstotliwości (z ang. SWEEP): czyli ustawiamy fd częstotliwość dolną i fg częstotliwość górną.

Generator FY6200 FeelTech w zdefiniowanym czasie będzie przemiatał pomiędzy ustawionymi dwoma wartościami częstotliwości fd i fg w określonym przez użytkownika czasie w sposób liniowy lub logarytmiczny. Generatory z serii FY6200 posiadają dodatkowo wbudowany licznik i miernik częstotliwości 100MHz. Wbudowany interfejs komunikacyjny USB w generatorze funkcyjnym i oprogramowanie PC dla systemu WIN pozwalają na sterowanie jego pracą zwiększając tylko komfort pracy.

prezentacja działania i funkcjonalności generatorów FY6200: https://youtu.be/_CJ6Jlep9b0

dane techniczne:

• generator funkcyjny FY6200-20MHz produkcji FeelTech
• dwukanałowy generator funkcyjny
• kanał CH1 i CH2 mogą generować niezależne przebiegi elektryczne
• długość pamięci przebiegu: 8192 punktów = 8k
• próbkowanie: 250MSa/s
• rozdzielczość pionowa: 14bit

• możliwość zdefiniowania przesunięcia fazowego pomiędzy CH1 i CH2
• CH1 - wyjście analogowe kanału 1
• CH2 - wyjście analogowe kanału 2
• TTL / CMOS - wyjście cyfrowe
• TTL A- wyjście cyfrowe TTL
• EXT IN - wejście licznika i miernika częstotliwości
• generacja przebiegów w oparciu o cyfrową syntezę częstotliwości DDS
• ADJ - cyfrowy impulsator do regulacji parametrów, funkcji
• generator wyposażony w kolorowy wyświetlacz LCD TFT
• przekątna ekranu 3,2cala i rozdzielczość 320x240
• zakres generacji przebiegu sinusoidalnego: 0 do 20MHz
• regulacja częstotliwości z rozdzielczością (skokiem):  1uHz
• generowane przebiegi: przebiegi: sinusoida, przebieg prostokątny, trójkątny przebieg, impulsy Lorentza, szum biały Gaussa,
• modulowane - modulacja sygnału AM, FM, PM, ASK, FSK i PSK
• zakres regulacji amplitudy wyjściowej: od 1mVpp do 24Vpp
• Vpp = peak-peak wartość między-szczytowa

• rozdzielczość regulacji amplitudy: 1mV
• regulacja współczynnika wypełnienia: 0,1% do 99,9%
• trójkąt - regulacja nachylenia zboczy: przebieg piłokształtny
• funkcja przemiatania SWEEP
• ---> przemiatanie częstotliwością
• ---> przemiatanie amplitudą
• ---> przemiatanie offsetu
• ---> przemiatanie współczynnika wypełnienia
• wbudowany licznik częstotliwości i częstościomierz do 100MHz
• obudowa panelowa

FY6200 FeelTech generator funkcyjny, generator przebiegów elektrycznych, generator DDS, generator z cyfrową syntezą częstotliwości, generator laboratoryjny, generator arbitralny

specyfikacja:

• FY6200 Feltech dwukanałowy generator funkcyjny
• generator DDS którego konstrukcja oparta jest na bezpośredniej syntezie cyfrowej w celu uzyskania stabilnych sygnałów wyjściowych o niskim zniekształceniu

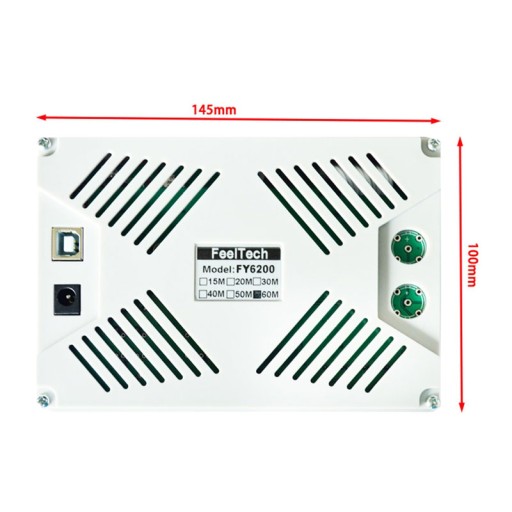

• panelowa obudowa z tworzywa ABS, łatwa do zintegrowania ze sprzętem użytkownika, łatwa w montażu
• kolorowy wyświetlacz LCD o przekątnej 3,2cala i rozdzielczości 320x240 umożliwiający równoczesne wyświetlanie parametrów dwóch kanałów wyjściowych
• maksymalna częstotliwość wyjściowa 20MHz dla sinusoidy
• częstotliwość próbkowania przetwornika 250MSa/s
• rozdzielczość przetwornika: 14 bitów
• funkcja zapamiętywania ustawień. Naciśnij i przytrzymaj przycisk OK podczas użytkowania, aby szybko zapisać informacje o parametrach aktualnie ustawionych. Przy następnym włączeniu możesz automatycznie odczytać zapisane parametry
• w pełni niezależne dwukanałowe wyjście (równoważne dwóm niezależnym źródłom sygnału), może pracować synchronicznie, a różnicę faz można precyzyjnie regulować
• standardowa funkcja sprzężenia kanałów. Gdy sprzężenie jest włączone, wszystkie parametry obu kanałów mogą być regulowane jednocześnie zgodnie z konfiguracją użytkownika
• może generować do 98 zestawów funkcji / dowolnych przebiegów, w tym 34 przebiegów wstępnie ustawionych przebiegów i 64 zestawów przebiegów zdefiniowanych przez użytkownika. Wstępnie ustawione przebiegi obejmują: falę sinusoidalną, falę prostokątną (regulowany cykl pracy), falę trójkątną, falę impulsową (szerokość i częstotliwość impulsu można dokładnie ustawić), rosnącą piłokształtną, opadającą piłokształtną, falę stopniową, trapezoidalną falę pulsacyjną, puls zlewowy, wąską falę pulsacyjną , fala szumowa, wzrost wykładniczy, spadek wykładniczy, elektrokardiogram, fala impulsowa Lorentza, fala multi-audio, CMOS (0 ~ 10 V) i napięcie stałe
• 64 komórki pamięci dla dowolnego przebiegu, każda grupa ma głębokość pamięci 8192 * 14 bitów
• wysoka dokładność częstotliwości
• bardzo duża rozdzielczość regulacji częstotliwości: rozdzielczość dla pełnego zakresu częstotliwości 1uHz = 0,000001Hz
• wysoka rozdzielczość regulacji amplitudy: pozwala regulować precyzyjnie amplitudę wyjściową z krokiem 1 mV = 0,001 V
• DC offset: funkcja przesuwania dodawania składowej stałej w zakresie od -10V do + 10 V (<20 MHz) z rozdzielczością do 1 mV
• Duty: współczynnik wypełnienia przebiegów obu kanałów można regulować niezależnie, a dokładność regulacji może osiągnąć 0,01%
• szerokość fali impulsu i częstotliwość impulsu są regulowane w sposób ciągły, a zakres regulacji wynosi 20ns-1S. Amplitudę impulsu można regulować w sposób ciągły między 0-10 V, a dokładność regulacji wynosi 0,001 V
• zakres regulacji fazy dwóch kanałów wynosi 0 ~ 359,99°, a dokładność regulacji wynosi 0,01°
• brak ograniczenia zakresu: cała częstotliwość zakresu nie jest podzielona podzakresy - bezpośrednie ustawienie cyfrowe częstotliwości wyjściowej
• dzięki funkcji cyfrowej syntezy sygnału wyjściowego można realizować dowolny poziom logiczny CMOS o amplitudzie z zakresu 0 do 10V
• SWEEP funkcja przemiatania (skanowania): można przemiatać cztery parametry przebiegów wyjściowych: przemiatanie częstotliwością, przemiatanie amplitudą, przemiatanie współczynnikiem wypełnienia, przemiatanie offset-em. Generator funkcyjny posiada dwa tryby przemiatania: przemiatanie liniowe i przemiatanie logarytmiczne. Czas przemiatania może osiągnąć 999,99 sekund, a punkty rozpoczęcia i zakończenia skanowania można dowolnie ustawiać
• Burst: funkcja wyjścia impulsowego: opcjonalny wyzwalacz ręczny, wewnętrzny wyzwalacz CH2 i zewnętrzny wyzwalacz w trzech trybach wyzwalania, które mogą sprawić, że wyjście 1 ~ 1048575 zostanie wykonane dowolnie
• typy modulacji: AM, FM, PM, ASK, FSK i PSK
• wbudowana pamięć: można zapisać 20 zestawów parametrów stanu przyrządu (stawień) ustawionych przez użytkownika i można je przywołać w dowolnym momencie

  wbudowany miernik częstotliwości: funkcja miernika częstotliwości 100MHz: Możliwe cztery metody pomiaru: pomiar częstotliwości, pomiar okresu, pomiar szerokości impulsu dodatniego i ujemnego oraz pomiar cyklu pracy. Maksymalna częstotliwość pomiaru przyrządu może osiągnąć 100MHz, a najniższa częstotliwość pomiaru wynosi 0,01Hz

• funkcja licznika: Posiada dwa rodzaje metod pomiaru sprzężenia, DC i AC, które skutecznie rozwiązują problem niedokładnej liczby sprzężeń AC
• wszystkie parametry można skalibrować za pomocą procedur wewnętrznych
• standardowa funkcja edycji dowolnego przebiegu, która pozwala edytować dowolny przebieg na komputerze PC i wygenerować narysowany przebieg na wyjściu generatora FY6200
• funkcja komunikacji, którą można kontrolować za pomocą komputera PC. Protokół komunikacyjny jest otwarty, dzięki czemu tworzenie własnych programów jest bardzo proste
• wysoka niezawodność: układy scalone dużej integracji, technologia montażu powierzchniowego smd, zapewniają wysoką niezawodność i długa żywotność generatora funkcyjnego
• generator funkcyjny posiada zabezpieczenie zwarciowe wyjścia: wszystkie zaciski wyjściowe sygnału mogą pracować przez krótką chwilę na zwarciu nie dłużej niż 60 sekund

Tabela z dokładnymi parametrami technicznymi w załączniku w zakładce dodatkowe informacje na dole aukcji

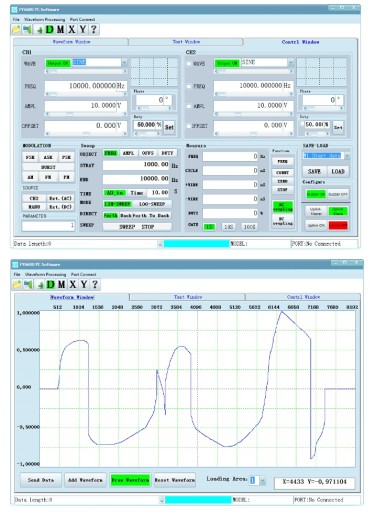

widok okna programu PC sterującego pracą generatora FY6800:

Oprogramowanie sterującą pracą generatorów funkcyjnych z serii FY6800 FeelTech działa w systemach Windows umożliwia praktycznie pełną kontrolę nad urządzeniem. Oprogramowanie jest bardzo łatwe w obsłudze. Komunikacja pomiędzy komputerem , a generatorem odbywa się za pośrednictwem portu USB.

generowane przebiegi: sinusoida, przebieg prostokątny, trójkątny przebieg, impulsy Lorentza, szum biały Gaussa,  modulowane - modulacja FM i AM

zestaw zawiera:

• generator funkcyjny FY6200 - 20MHz
• przewód BNC-krokodyl x2szt.
• przewód BNC - BNC x1szt.
• zasilacz sieciowy x1szt.
• przewód USB x1szt.
