Nivel System NL740R DIGITAL + КОМПЛЕКТ ЭКСКАВАТОРА

Niwelator laserowy NL740R DIGITAL czerwony Nivel System + statyw SJJ32+ łata LS24+ czujnik

+ ZESTAW DO KOPAREK

Niwelator laserowy dalekiego zasięgu z autowpasowaniem

NL740R Digital (wiązka czerwona)

• Wydajna niwelacja- automatyczne wyszukanie kierunku/wpasowanie w spadek, numeryczne wyznaczenie różnicy wysokości, cyfrowe spadki,
• Precyzyjne pomiary na dużych odległościach, milimetrowa dokładność, zasięg 700 m,
• Wszechstronne zastosowanie, prace w pionie i poziomie, także ze spadkiem w 2 osiach,
• Automatyzacja procesu niwelacji – funkcja autowpasowania, cyfrowa niwelacja,
• Intuicyjna obsługa, czytelne MENU, duży wyświetlacz, zdalne sterowania radiowe,
• Wydajne zasilanie- uniwersalny akumulator Nivel Li-ion 5000mAh
• Wysoka precyzja pomiarów rzędu 0,72mm/10m
• Komfort pracy – czerwona wiązka lasera, czytelne MENU,
• Bezpieczne użytkowanie na lata, pewna, sprawdzona konstrukcja (IP65)
• Sprawdzony, trwały sprzęt pancerna, wzmocniona metalowym korpusem obudowa

W zestawie m.in:

• NL740R digital
• System kontroli pracy maszyn Nivel System MC-1D
• statyw SJJ32
• łata LS24
• akcesoria

Kontroluj pracę maszyny, pracuj szybciej, dokładniej i oszczędniej.

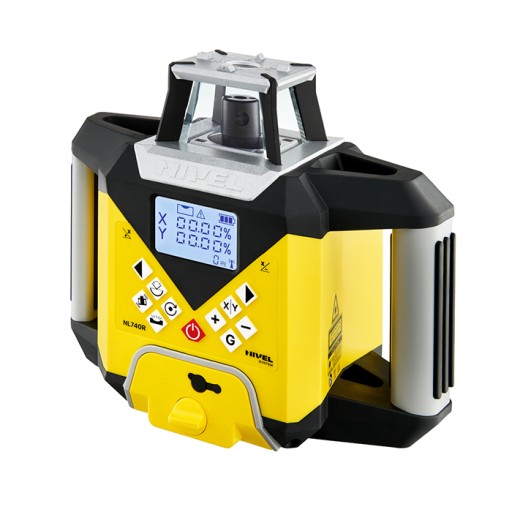

NIVEL SYSTEM NL 740R NIWELATOR OBROTOWY , czerwona wiązka

Laser obrotowy Nivel System NL740R DIGITAL to wszechstronne i wielofunkcyjne narzędzie do realizacji prac budowlanych. Dedykowany jest do prac na otwartych przestrzeniach, jak i wewnątrz pomieszczeń. Ten model został wyposażony w czerwoną wiązkę laserową. Instrument zbudowany został na bazie sprawdzonej i wydajnej technologii laserowej NIVEL gwarantującej wysoką precyzję pomiarów. Niwelator wyznacza płaszczyznę poziomą (z możliwością pochylenia cyfrowo w 2 osiach), pionową, a zastosowany pionownik laserowy określa pion lub kąty proste. Sprzęt wyposażony został w system automatycznego wpasowania wiązki laserowej. Dzięki tej funkcji   w łatwy sposób można ustawić spadki (prace poziome) czy wyszukać kierunek (prace pionowe). Laser dobrze się sprawdza na długich odcinkach robót (zasięg 700 m), w trudnych warunkach terenowych – szybko poziomuje, jest odporny na drgania terenu. NL740R DIGITAL oferowany jest standardowo z czujnikiem, na którym różnice wysokości wyświetlane są cyfrowo. To w znacznie ułatwia i przyspiesza pomiary. Sprzęt został wyposażony w intuicyjny interfejs z wyświetlaczem LCD, dzięki czemu możliwa jest obsługa zdalna za pomocą pilota radiowego.

Łatwe i szybkie pomiary

Niwelator NL740R DIGITAL posiada funkcję autopoziomowania, po włączeniu sprzęt sam spoziomuje się i natychmiast gotowy jest do pracy. Generowana wiązka laserowa jest widzialna, wyświetlona na ścianie tworzy linię referencyjną dla prac poziomych lub pionowych. Podczas pracy z czujnikiem i łatą laserową uzyskujemy dokładny zestaw niwelacyjny, pomiary dokonywane są jednoosobowo. Cyfrowe wskazania różnicy wysokości na wyświetlaczu (czujnik laserowy, cyfrowy) znacznie skracają proces niwelacji. Funkcja skanowania umożliwia zawężenie wyświetlanej wiązki w zadanym zakresie, w ten sposób uzyskujemy referencyjną linię lasera jedynie tam, gdzie przeprowadzamy prace.

Uniwersalne zastosowanie

Sprzęt umożliwia pracę zarówno z wiązką poziomą, jak i pionową. Płaszczyzna może być pochylana cyfrowo (z panelu starowania lub pilota) w jednym lub dwóch kierunkach. Dzięki tej funkcji laser może być stosowany przy pracach tj.: wylewanie posadzek, niwelacja, przygotowanie powierzchni pod kostkę brukową, boisko, czy drogę zapewniając odprowadzenie wody zgodnie z zaprojektowanymi spadkami. Przy pracach konstrukcyjnych przydatnym staje się pionownik laserowy, który stanowi oś generowanej rotacyjnie płaszczyzny laserowej. Funkcjonalność ta zapewnia dokładne wpasowanie się lasera przy pracach prostopadłych, podczas przenoszenia punktów (pionownik wyświetlany jest do dołu i do góry jednocześnie). W przypadku prac na zewnątrz i przy dużych zasięgach stosowany jest czujnik laserowy zapewniający możliwość odbioru sygnału w zakresie 700 m (średnica pracy). Różne prędkości obrotów głowicy sprawiają, że sprzęt znajduje zastosowanie przy pracach instalacyjnych wewnątrz budynku, jak i przy sterowaniu maszynami, gdzie wymagane są wyższe prędkości (800 obr/min).

Niezawodny na budowie

Niwelator zbudowany jest w oparciu o elektroniczny kompensator, eliminujący drgania i zapewniający precyzyjnie poziomowanie płaszczyzny laserowej. Elektroniczny kompensator, w porównaniu z magnetycznym jest dużo bardzie dokładny, szczególnie w przypadku pomiarów budowlanych, gdzie teren może drgać wskutek pracy ciężkiego sprzętu. Dlatego też uzyskujemy pewne i dokładne pomiary. Sprzęt jest odporny na działanie kurzu i wody, potwierdzony klasą IP56. Ponadto głowica rotacyjna osłonięta jest metalowym korpusem, a obudowa lasera posiada gumowe osłony chroniące przed uszkodzeniem wskutek uderzenia.

Wygodna obsługa

NL740R DIGITAL posiada intuicyjny panel sterowania. Zarządzanie funkcjami, w tym wprowadzanie spadków odbywa się w sposób cyfrowy. Funkcje automatycznego wyszukiwania za pośrednictwem czujnika z komunikacją radiową, ustawi wiązkę referencyjną do założonego poziomu lub kierunku (punktu wyznaczonego przez czujnik laserowy). Funkcje lasera mogą być sterowane zarówno z pokładu instrumentu, jak i za pośrednictwem pilota zdalnego sterowania (radiowa komunikacja zapewnia zasięg nawet do 100m). Laser zasilany jest wydajnym akumulatorem 5000mAh, może być też zasilany bezpośrednio z sieci. Całość uzupełnia kompaktowa obudowa, z poręcznymi uchwytami – dzięki czemu laser jest łatwy w instalacji na budowie oraz przy transporcie.

• wszystko widać gołym okiem – czerwony kolor lasera jest na tyle intensywny, że zrzutowana na płaszczyznę wiązka jest dobrze widzialna nawet z odległości kilkudziesięciu metrów od stanowiska
• daleki zasięg – możliwość pracy na otwartej przestrzeni w odległości 700 m (średnica pracy lasera)
• wydajna niwelacja – możliwa dzięki funkcji automatycznego wpasowania i wyszukania spadku, cyfrowy czujnik laserowy z numerycznym wyznaczaniem różnicy wysokości (czujnik laserowy, cyfrowy) w znacznym stopniu usprawnia niwelację i podnosi jej dokładność (nie trzeba odczytywać wartości z łaty, wartość ta prezentowana jest na wyświetlaczu czujnika)
• praca z płaszczyzną pochyloną – wiązka lasera może być pochylana w sposób cyfrowy w jednym lub dwóch kierunkach w zakresie ±10%, wyznaczanie spadków w terenie wykonywane jest cyfrowo i bez konieczności przeliczania wysokości poszczególnych stanowisk
• laser w każdą stronę – głowica emitująca płaszczyznę laserową w poziomie wyznacza dodatkowo laser liniowy, co ułatwia definiować płaszczyznę pod kątem prostym względem wyznaczonej linii
• szybkie samopoziomowanie – kompensator szybko i precyzyjnie poziomuje instrument, a alarm „poruszenia” niwelatora eliminuje wykonywanie błędnych pomiarów przy nieumyślnym potrąceniu czy rozpoziomowaniu
• jednoosobowa obsługa – do obsługi niwelatora i wyznaczania wysokości wystarczy tylko jedna osoba
• zdalne sterowanie – parametry lasera można zmieniać za pomocą dostarczanego w standardowej konfiguracji pilota radiowego (zasięg 100m)
• wydajne zasilanie – akumulator Li-ion (5000mAh), możliwość ładowania w czasie pracy
• bogaty pakiet standardowy – niwelator wyposażony jest w praktyczne akcesoria wspierających prace (czujnik laserowy DIGITAL, uchwyt na łatę laserową, pilot, akumulatory, ładowarka, tarczka laserowa, kufer transportowy)
• praca w każdych warunkach – pancerna, wzmocniona metalowym korpusem obudowa, metalowa osłona głowicy laserowej, gumowe narożniki amortyzują i chronią laser przed uszkodzeniami wskutek uderzeń i wstrząsów, sprzęt odporny na działanie kurzu i wody (IP65)

Specyfikacja:

• Wiązka laserowa: laser czerwony (635 nm), klasa 2
• Dokładność: ±0,72 mm/10 m
• Zasięg pracy: 700 m (z czujnikiem) – średnica
• Pochylenie płaszczyzn: ± 10% (oś X, oś Y), manualne
• Funkcja autowpasowania: Tak
• Zakres samopoziomowania: ±5° (szybkie poziomowanie – elektroniczny sensor)
• Generowane płaszczyzny: 1 x poziomo (360°), 1 x pionowo (360°)
• Prędkość wirowania głowicy: zmienna, 100,300,600,800 obr./min
• Skanowanie: 0-10°-45°-90°-180°
• Zasilanie: Li-ion 3,7V (4000mAh)
• Pilot zdalnego sterowania: tak (radiowy, zasięg 100m)
• Klasa odporności: IP65
• Zakres temperatury pracy: -10°C do +50°C
• Wymiary: 274 x 173 x 232 mm
• Waga: 2,83kg

Nivel System SJJ32

Aluminiowy statyw z wysięgnikiem

Statyw to jeden z tych dodatków pomiarowych, który w 90% prac pomiarowych jest niezbędny do ich realizacji. Wybór odpowiedniego modelu „trójnogu” do rodzaju wykonywanych zadań to połowa sukcesu zawodowego. Do pomiarów geodezyjnych tachimetrem należy korzystać ze statywu drewnianego, który charakteryzuje się dużą sztywnością i zapewnia instrumentowi stabilność. Z kolei do prac z niwelatorem optycznym czy laserowym warto zastosować lekki i łatwy w transporcie statyw aluminiowy. W ofercie znajdują się statywy, które pomagają realizować wszystkie zadania pomiarowe – geodezyjne i ogólnobudowlane.

stabilny pomiar w każdych warunkach – statywy drewniane do tachimetrów zapewniają instrumentom stabilność podczas pomiarów i gwarantują pomiary na najwyższym poziomie dokładnościowym

• lekkie i trwałe – statywy aluminiowe do niwelatorów optycznych, laserów budowlanych i teodolitów, kulista głowica ułatwia szybkie poziomowanie instrumentu
• szybka blokada nóg – zaciski mimośrodowe do szybkiego składania/rozkładania statywu
• precyzyjna regulacja wysokości – aluminiowe statywy z wysięgnikiem o maksymalnej wysokości 3,2 m do niwelatorów laserowych
• odporne na warunki atmosferyczne – zarówno statywy drewniane, jak i aluminiowe są odporne na warunki atmosferyczne (deszcz, słońce), charakteryzują się dużą wytrzymałością na uszkodzenia mechaniczne i zapewniają najwyższą precyzję pracy

Statyw aluminiowy z wysięgnikiem Nivel System SJJ32

Aluminiowy statyw do pracy w każdych warunkach. Mocne zabezpieczenia (na zaciski) zapewniają najwyższą stabilność pracy.

Nivel System LS-24

W pomiarach niwelacyjnych łaty stanowią element odczytowy, za pomocą którego ustalana jest wysokość lub różnica wysokości pomiędzy punktami. Dokładność wykonania opisów na niej i solidność konstrukcji mają ogromny wpływ na końcową dokładność niwelowanych punktów. Z kolei wysoka jakość wykonania (połączenia mechaniczne, blokady teleskopowe) decydują o trwałości produktów i ich bezawaryjności. W ofercie znajduje się pełny wachlarz łat niwelacyjnych – od precyzyjnych łat inwarowych do niwelacji precyzyjnej przez tradycyjne łaty drewniane, aluminiowe teleskopowe do specjalnych łat laserowych z podziałem milimetrowym.

• do różnych zadań – łaty inwarowe do niwelacji precyzyjnej, łaty drewniane do dokładnej niwelacji punktów osnowy, łaty aluminiowe i fiberglassowe z opisem typu „E” z jednej strony i podziałką milimetrową z drugiej do szybkiej niwelacji na budowach, łaty specjalne do współpracy z niwelatorami laserowymi, długości od 2,4 m do 7 m – do wyboru, do koloru!
• zawsze w pionie – łaty przystosowane do libelli pudełkowych
• wygoda działania – teleskopowe łaty aluminiowe szybko się składają/rozkładają i z łatwością mieszczą się w bagażniku samochodu osobowego
• odporne na warunki atmosferyczne – zarówno łaty drewniane, jak i aluminiowe są odporne na wodę, wilgoć i wysokie temperatury, w każdych warunkach zapewniają wysoką precyzję pomiarów
• ochrona przed uszkodzeniami i zabrudzeniami – łaty sprzedawane są przeważnie w pokrowcach ochronnych.

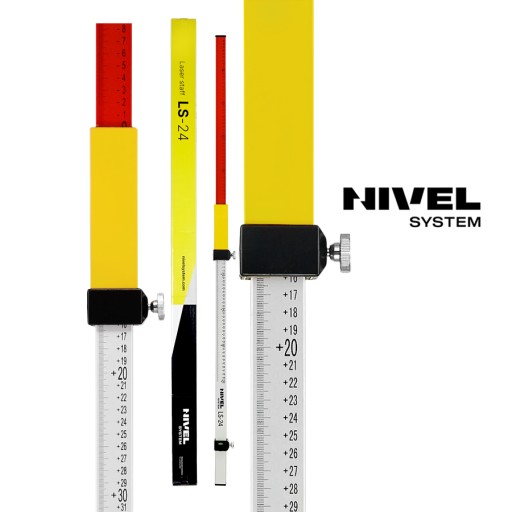

Łata laserowa LS-24

Poręczna, wytrzymała łata do niwelacji laserowej z precyzyjną, milimetrową podziałką i łatwym odczytem odchylenia od poziomu. Dostępna z praktycznym suwakiem dla uchwytu czujnika laserowego.

• Oferowana długość: 2,4 m

System kontroli pracy maszyn Nivel System MC-1D –  idealna współpraca z NL740R Digital

• Uniwersalne rozwiązanie dla wielu typów maszyn (spycharki, koparki, koparko-ładowarki)
• Szybsza praca, wyższa wydajność – maszyna może zrobić więcej w tym samym czasie
• Wzrost dokładności pracy
• Oszczędność na materiale wynikająca z dokładniejszego wyrównania powierzchni
• Najłatwiejsze rozwiązanie do kontroli pracy maszyn – prosta, intuicyjna obsługa
• Prosta i szybka instalacja –  montaż / demontaż czujników z maszyny, możliwość łatwego przełożenia na inną maszynę
• Brak poprawek, brak przekopań – mniejsze ryzyko popełnienia błędu przez człowieka
• Oszczędność czasu – mniej pomiarów pośrednich, ograniczenie liczby kontroli w trakcie pracy (pracę można kontrolować na bieżąco nie wychodząc z kabiny)
• Kontrola pracy w kabinie operatora – transmisja sygnału do wyświetlacza kabinowego (MC-RD1

Jak działa laserowy system Nivel System MC-1D?

Niwelator emituje wiązkę lasera niewidzialną dla oka, odbieraną przez czujnik MC-1D. Wiązka, wirując wokół pionowej lub pochylonej osi z prędkością kilkuset obr./min., tworzy płaszczyznę poziomą lub pochyloną, w jednym lub w dwóch kierunkach. Płaszczyzna ta (którą można precyzyjnie ustawić na panelu sterującym lasera) stanowi płaszczyznę odniesienia dla czujnika zainstalowanego na maszynie. Operator, kopiąc, obserwuje wskazania kolorowych diod na czujnikach. Pokazują one aktualne położenie łyżki względem płaszczyzny odniesienia i podają proste komunikaty: “Opuść łyżkę lub lemiesz”, “Podnieś łyżkę lub lemiesz”, “Tak trzymaj”. Informacje te są prezentowane także w kabinie operatora za pośrednictwem odbiornika Nivel System MC-RC1.

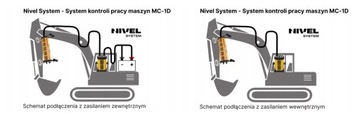

System składa się z czujnika laserowego, który odbiera sygnał z niwelatora laserowego i za pomocą wskaźników LED informuje operatora o bieżącej wysokość, na jakiej ma ustawić element roboczy (łyżkę, lemiesz). Informacje te, pojawią się także na odbiorniku kabinowym (RD-1MC), który spełnia funkcje wyświetlacza. Tak skonfigurowany zestaw pozwala szybko i wydajnie realizować prace ziemne bez przekopań i konieczności wykonywania pomiarów kontrolnych.

Rozwiązanie pomiarowe – Nivel System MC-1D

Proces ten można zautomatyzować, uprościć i skrócić, korzystając z techniki laserowej, która ułatwia i przyspiesza prace na każdym etapie. W rozwiązaniu tym system elektroniczny lasera, dzięki czujnikowi zainstalowanemu na ramieniu koparki, może kontrolować wysokość i spadek wykopu Praca jest dokładniejsza i szybsza. System Nivel System MC-1D to gotowy zestaw mobilny, montaż nie sprawia problemu i może być przeprowadzony przez operatora maszyny bezpośrednio przed rozpoczęciem niwelacji, a po pracy elementy można schować do walizki.

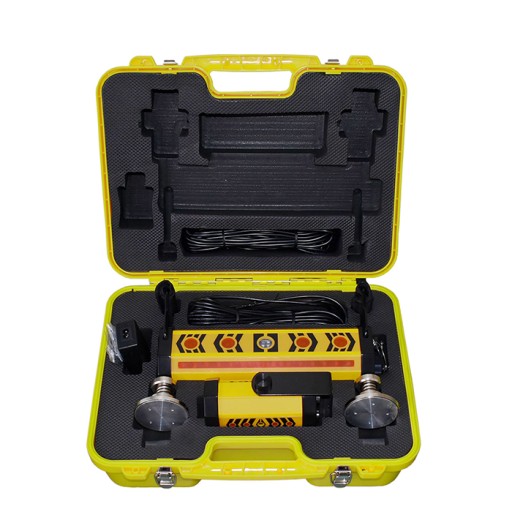

Czujnik laserowy MC-1D zamocowany jest do maszyny za pośrednictwem mocnych magnesów. Jasny i czytelny wyświetlacz diodowy (LED) na czujniku informuje operatora, czy ma w danym momencie obniżyć czy podnieść łyżkę. Ponadto MC-1D ma możliwość transmisji po przewodzie sygnału do odbiornika MC-RC1, a ten (spełniając funkcje wyświetlacza w kabinie) informuje operatora o bieżącym ustawieniu łyżki, lemiesza – jest to istotne gdy uwarunkowanie pracy uniemożliwia operatorowi obserwację czujnika MC-1D. Jeśli na niwelatorze zostanie ustawiony żądany spadek, operator może go zrealizować na podstawie wskazań czujnika, bez pomiarów, bez przeliczania i bez ryzyka błędu – a przede wszystkim znacznie szybciej!

System współpracuje z niwelatorami laserowymi, rotacyjnymi z wiązką czerwoną. Niwelator ustawia się w osi drogi, boiska, placu (na jego obrzeżach), co pozwala wyznaczać płaszczyznę ze spadkiem bez konieczności przestawiania lasera. W przypadku niwelatorów Nivel System operator maszyny może zmieniać ustawienia instrumentu zdalnie, za pomocą pilota. Prace ziemne często składają się z kilku etapów (np. niwelacji gruntu, drenaż, wykonania warstw podbudowy / ułożenia kruszywa (o różnych frakcjach), położenia nawierzchni. Technikę laserową Nivel System można z powodzeniem zastosować na wszystkich etapach. Ułatwia to w znacznym stopniu uzyskanie odpowiedniej grubości poszczególnych frakcji kruszywa. Zastosowanie czujnika MC-1D na koparce pozwala operatorowi przygotować wykop z wyższą dokładnością. (bez przekopań). Na wszystkich etapach prac system laserowy pozwala zaoszczędzić czas i pieniądze. Specjalistyczne firmy, które przy wykopach stosują niwelator optyczny, potrzebują na to więcej dniówek, zaś po przejściu na technologię laserową firmy Nivel System czas operacji skraca się co najmniej o połowę. Zwiększona wydajność przejawia się także w ograniczeniu kosztów robocizny (krótszy czas pracy ludzi i oszczędność materiałów budowlanych). Przystępne koszty sprawiają, że technologia ta jest dostępna nawet dla najmniejszych firm.

Dane techniczne:

• Tryb pracy: dokładny (±10mm), zgrubny (±20mm)
• Zakres odbiór wiązki: 25 cm, 360°
• Typ odbieranej wiązki: laser (czerwony)
• Mocowanie: na magnesy
• Akumulator: 7,2V NiMh (2500mAh)
• Czas pracy: 40 godz.
• Czas ładowania: 15 godz.
• Temperatury pracy: -20?C ~ +50?C
• Klasa odporności: IP 54
• Wymiary: 280 x 280 x 130 mm
• Waga: 5,5 kg

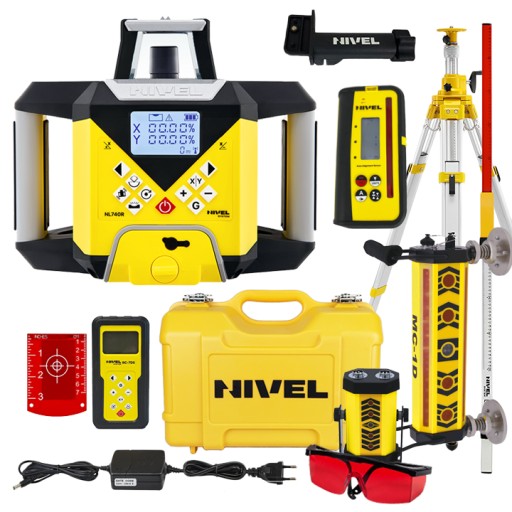

W zestawie:

• NL740R – laser obrotowy

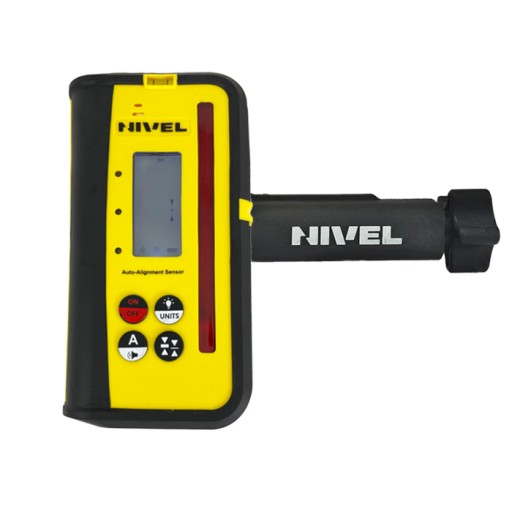

• RD300G – czujnik laserowy (radiowy, cyfrowy)
• NL-BR500 – uchwyt czujnika lasera
• SJJ32-statyw
• LS24- łata

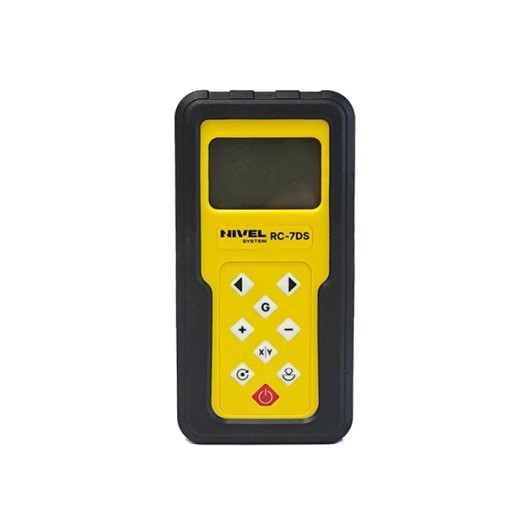

• RC–7 – pilot sterowania
• TR-G – tarczka laserowa
• GL-G – okulary laserowe
• Aku Li-ion 5000 – akumulator
• CH-6 – ładowarka
• Kufer transportowy

Plus:

• MC-1D - czujnik maszynowy z wbudowanym akumulatorem: 1 szt.
• MC-RC1 - wyświetlacz kabinowy: 1 szt.
• przewód łączący czujnik z wyświetlaczem kabinowym: 1 szt.
• przewód do podłączenia zasilania z akumulatora 12V/24V (klemy): 1 szt.
• ładowarka: 1 szt.
• waliza transportowa: 1 szt.
