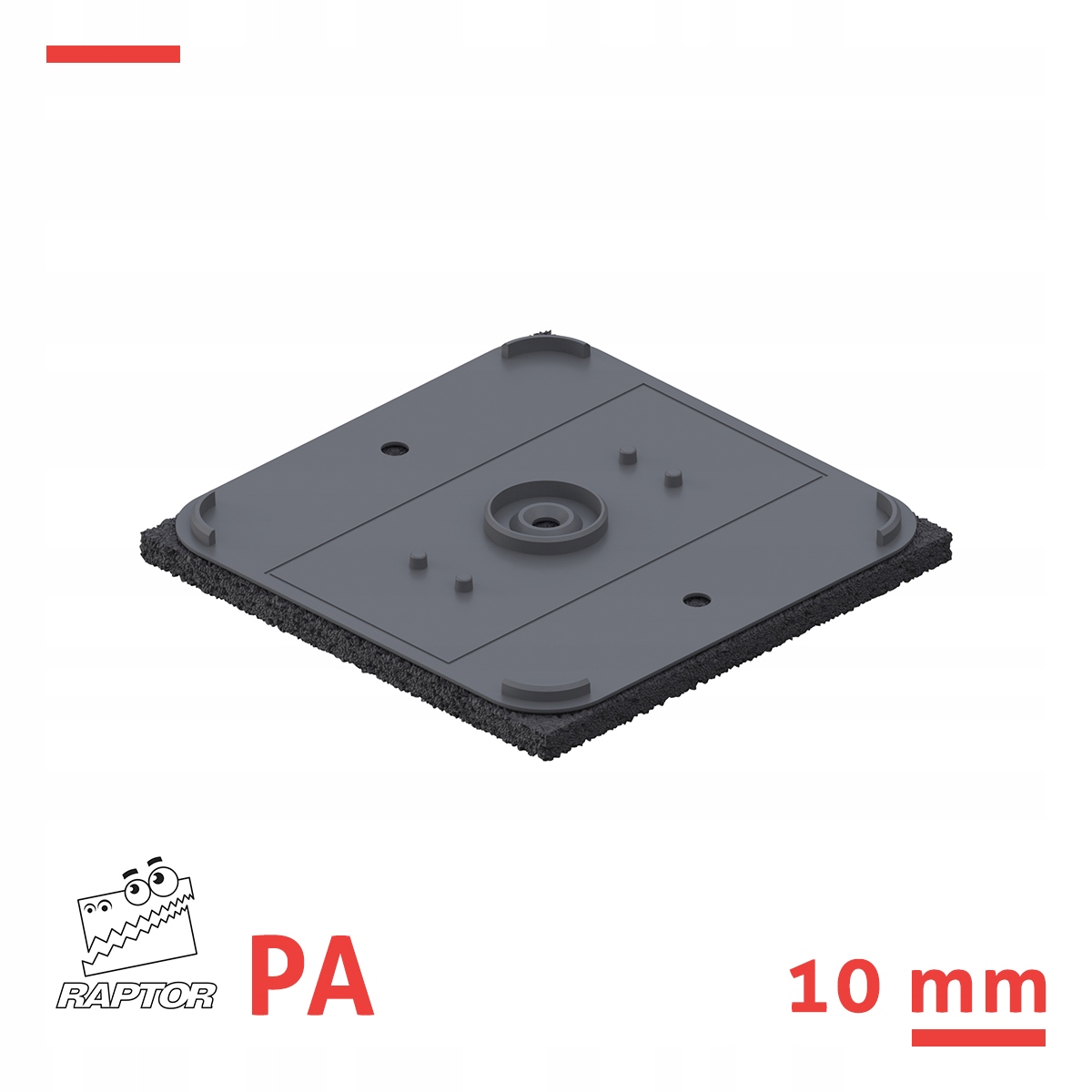

Podkładka akustyczna RAPTOR 10 mm

Podstawka akustyczna pod wspornik RAPTOR - do legarów

Zastosowanie

• do wsporników klinowych pod legary serii RAPTOR

Dane techniczne:

• Wysokość: 10 mm
• Wymiary podstawy: 124 x 124 mm
• Wytrzymałość: 1 000 kg

Właściwości:

Podkładka akustyczna jest elementem opcjonalnym w sytuacji ustawiania wsporników Raptor nad pomieszczeniami mieszkalnymi lub

biurowymi, gdzie chce się uzyskać izolację akustyczną. itp. Element może być stosowany ze wszystkimi wspornikami z serii Raptor S,

M, L, XL do XL4.

W przypadku stosowania wspornika Raptor z podkładką akustyczną należy na nawierzchnie wrażliwe (xps, membrany itp) należy sprawdzić współczynnik wytrzymałości na ściskanie. Bezpieczny montaż można prowadzić wyłącznie na materiałach o współczynniku odporności na ściskanie 300 kPa na m2 lub wyższym. W przypadku niższych wartości współczynnika konieczne jest podjęcie dodatkowych czynności sprawdzających.

Wsporniki serii RAPTOR przeznaczone są do wznoszenia tarasów na legarach. Posiadają regulację schodkową co ok.1 mm. Dzięki odpowiedniej konstrukcji znajdą zastosowanie przy tarasach wznoszonych zarówno na legarach drewnianych, jak i na legarach aluminiowych lub kompozytowych. Dzięki szerokiej podstawie zapewniają stabilne podparcie. Możliwa jest rozbudowa funkcjonalności wsporników za pomocą akcesoriów dodatkowych.

Szybki montaż

Prosta konstrukcja i uchwyt do bocznego montażu legara znacznie przyspieszają montaż.

Wytrzymałość

Wsporniki wytrzymałe na duże obciążenia.

Regulacja wysokości

Schodkowa regulacja wysokości co ~ 1 mm

Uniwersalne zastosowanie

Do tarasów zewnętrznych i podłóg w pomieszczeniach.

Niskie wysokości

Zakres regulacji już od 15 mm

Korektor nachylenia

Płynna regulacja nachylenia do 7%

Budowa wspornika

Wsporniki RAPTOR składają się z dwóch podstawowych elementów – klina i podstawy. Wysokości od 125 mm powstają przez dodanie podstawy przedłużającej do wsporników podstawowych.

Regulacja wysokości

Wsporniki RAPTOR posiadają możliwość regulacji wysokości za pomocą klina. Regulacja następuje przez przesunięcie klina na podstawie. Regulacja schodkowa co ok. 1 mm.

Zastosowanie:

• Wsporniki tarasowe przeznaczone są do podtrzymywania / do montażu / poziomowania legarów drewnianych, kompozytowych lub aluminiowych, tarasów, krat, konstrukcji nawierzchni podłóg, itp.
• Wsporniki tarasowe przystosowane są do stosowania zarówno we wnętrzach jak również w miejscach narażonych na bezpośrednie oddziaływanie zewnętrznych warunków atmosferycznych. Należy stosować na podłożach stabilnych i równych.
